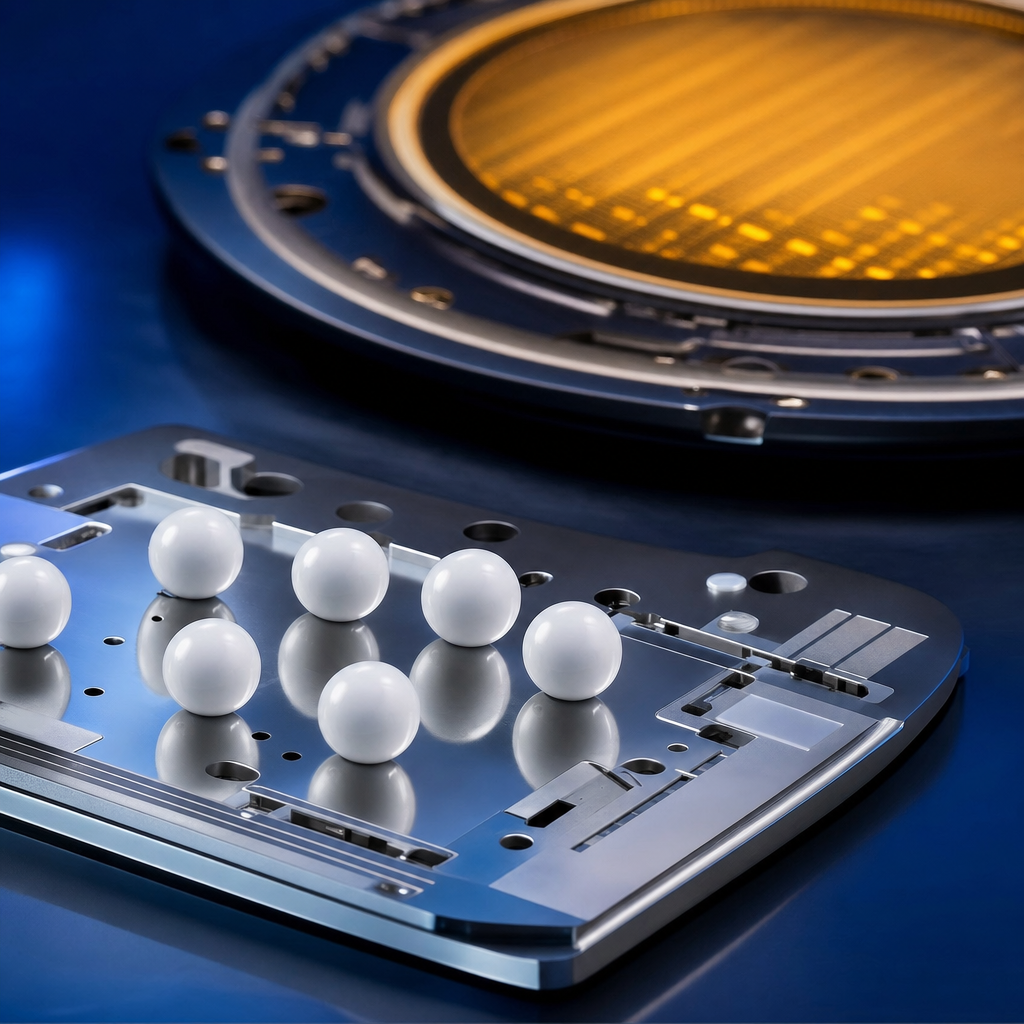

中国工业陶瓷 2026 — 从氧化铝氮化硅到半导体晶圆载具的高端突破

第一章　产业全景与精细陶瓷定义

1.1　从"土与火"到高科技基础材料

人类与陶瓷的渊源，可以追溯至两万年以前。在那个以石器为核心的时代，先民们在无意间发现，经过火烧的黏土会变得坚硬而耐用，于是诞生了陶器。此后数千年，陶瓷始终是人类日常生活和建筑的重要载体——从仰韶文化的彩陶盆、宋代的官窑青瓷，到欧洲皇室追捧的迈森骨瓷，传统陶瓷以其温润的质感和精湛的工艺，书写了人类文明的美学史。

然而，这篇文章要讲述的，是一个截然不同的故事。

当今天我们谈论工业陶瓷，谈论的是一种已经彻底脱胎换骨的材料门类。在半导体晶圆生产线上默默旋转的氧化铝静电卡盘，在电动汽车逆变器模块底部承受高热冲击的氮化铝基板，在高铁主轴承箱中以接近球形公差零点零几微米精度安静滚动的氮化硅球，在 5G 基站里精准过滤射频信号的钛酸钡介质陶瓷谐振器，在军用防弹板中击碎穿甲弹弹头的碳化硅板块——这些工业陶瓷制品，已深嵌于人类技术文明最精密的毛细血管之中，成为现代工业不可替代的"隐形脊柱"。

工业陶瓷，又称先进陶瓷（Advanced Ceramics）或精细陶瓷（Fine Ceramics），是区别于传统建筑卫浴陶瓷的高性能无机非金属材料体系。其核心特征在于：以化学纯度极高（通常≥99%，高端品种达到≥99.99%乃至≥99.9999%）的原料粉体为基础，经过精密成型与严格控制的高温烧结工艺，制备出具有卓越力学性能、热学性能、电学性能或生化特性的功能性零部件。

与普通陶瓷相比，工业陶瓷的核心优势体现在以下几个维度：

力学维度：氮化硅（Si₃N₄）的断裂韧性可达 6–8 MPa·m^½，与低合金钢相当，远超普通氧化铝陶瓷（3–4 MPa·m^½）；碳化硅（SiC）的维氏硬度（HV 2500–3000）仅次于金刚石和立方氮化硼，是装甲防弹的理想基材；氧化锆（ZrO₂）经相变增韧后，抗弯强度可超过 1000 MPa，比钢的屈服强度还高。

热学维度：氮化铝（AlN）的热导率高达 170–230 W/(m·K)，是同类氧化铝陶瓷的 5–8 倍，是电力电子功率模块的理想散热基板材料；碳化硅可在 1500°C 以上持续保持结构完整性，而钢铁在 600°C 已开始软化失强；氧化铍（BeO）的热导率高达 250 W/(m·K)，是氧化铝的十倍，专为极端高频高功率器件而设计。

电学维度：氧化铝（Al₂O₃）的体积电阻率可达 10¹⁴ Ω·cm 以上，绝缘强度超过 15 kV/mm，是优异的绝缘基板材料；钛酸钡（BaTiO₃）系介质陶瓷则具有极高的介电常数（ε_r 可达 1000–10000），是多层陶瓷电容器（MLCC）不可替代的功能核心；压电陶瓷（PZT）的压电系数 d₃₃ 高达 300–700 pC/N，是超声传感器、燃油喷嘴执行器的关键材料。

生化维度：氧化锆（ZrO₂）以其优异的生物相容性和高强度，广泛用于牙科种植体与骨科植入物；氧化铝则是最早获批的人工骨头材料之一，在体内服役超过 20 年仍可保持结构完整；羟基磷灰石（HAp）陶瓷与人骨的钙磷比接近，是骨修复支架的理想原料。

1.2　精细陶瓷的分类体系

工业界通常将先进陶瓷划分为两大门类，各有其技术内核和市场逻辑：

结构陶瓷（Structural Ceramics）：以力学、热学性能为主要价值点，主要用于承受载荷、耐腐蚀、耐高温等工程场景。在恶劣的工况下展现金属无法实现的性能组合。典型品种包括：

• 氧化铝（Al₂O₃）：最广谱的结构陶瓷，覆盖从 75% 工业级到 99.999% 半导体级的宽泛纯度范围，代表产品有研磨球、耐磨衬板、半导体晶圆传输臂、医疗植入骨头。
• 氧化锆（ZrO₂）：最高强度的氧化物陶瓷，经相变增韧可达 1200 MPa 抗弯强度，代表产品有牙科冠桥、光纤插芯、手机中框/背板、刀具刀刃。
• 氮化硅（Si₃N₄）：综合力学性能最优的结构陶瓷，密度低（3.2 g/cm³）、高韧性、自润滑，代表产品有精密轴承球、发动机气门、IGBT 基板。
• 碳化硅（SiC）：最硬的工程陶瓷之一，高温稳定性卓越，代表产品有防弹板、半导体刻蚀部件（聚焦环、限制环）、机械密封件。
• 氮化铝（AlN）：超高热导率（170–230 W/(m·K)）绝缘陶瓷，代表产品有功率模块基板、LED 散热基板、大功率射频模块基板。
• 莫来石（3Al₂O₃·2SiO₂）：抗热震性好，代表产品有工业窑炉内衬、耐火砖、航天热防护结构件。

功能陶瓷（Functional Ceramics）：以电、磁、光、热等物理功能为主要价值点，是现代电子信息技术的物质基础。典型品种包括：

• 介电陶瓷（BaTiO₃ 系）：MLCC 的核心功能层，高介电常数（高容 MLCC），三环集团和国瓷材料是国内龙头。
• 压电陶瓷（PZT：Pb(Zr,Ti)O₃）：超声波探头、燃油喷嘴、点火器、MEMS 压力传感器，村田、TDK 全球主导。
• 铁氧体陶瓷（Fe₂O₃ 系）：软磁芯（电感、变压器）和硬磁体（扬声器、磁盘记录），中国大陆是软磁铁氧体全球最大生产国。
• 微波介质陶瓷（TiO₂-BaO-Nd₂O₃ 系）：5G 滤波器、谐振器，高 Q 值和近零温度系数是核心指标。
• 固体电解质陶瓷（YSZ、LLZO 系）：燃料电池和固态电池电解质，是新能源赛道最受关注的陶瓷新品类。
• 透明陶瓷（MgAl₂O₄、MgO、ZnS）：红外光学窗口、激光增益介质，军事和光学应用。

在实际工程中，两类属性常常交叉——氮化铝基板同时承担散热（结构热学）与绝缘（功能电学）两种功能；静电卡盘在半导体制造中既要承受机械应力又要提供精准静电控制；陶瓷封装外壳既是结构容器也是电磁屏蔽和气密介质。这种功能-结构一体化的趋势，是先进陶瓷研发最具活力的前沿方向。

1.3　产业规模与全球位置

先进陶瓷是一个规模适中但战略意义极为重大的高价值材料门类。根据多家市场研究机构的综合数据：

• 全球市场：2025 年全球先进陶瓷市场规模约 120–130 亿美元（不同口径差异较大，若含耐火材料则数据倍增），预计以 6%–8% 的复合增速增长，2030 年达到 170–200 亿美元。
• 亚太格局：亚太地区占全球先进陶瓷市场约 40%–45%，是全球最大的消费和生产区域，日本、中国、韩国三国合计构成亚太核心，三者各具优势。
• 中国市场：2024 年中国先进陶瓷市场规模约 1090 亿元人民币，预计 2025 年突破 1167 亿元，2023–2028 年复合增速约 8%。中国消费的先进陶瓷有相当比例来自国内生产，但高端品种高度依赖进口。

理解中国先进陶瓷的战略地位，必须超越简单的市值视角。先进陶瓷的战略意义在于其强大的"穿透性"——它是新能源汽车的"散热大脑"（功率模块陶瓷基板），是半导体制造设备的"隐形骨架"（静电卡盘、晶圆载具、蒸镀坩埚），是 5G 通信的"频率守门人"（介质陶瓷滤波器），是国防装甲系统的"第一道防线"（碳化硅装甲板），也是"固态电池时代"的物质基础（氧化物固态电解质）。

换句话说，先进陶瓷是"科技竞争的底色材料"——表面上看它只是制造业价值链的一个中间环节，但这个环节一旦出现供给中断，就可能导致多个高价值产业链的整体停滞。这正是美国、日本、欧盟将先进陶瓷前体（高纯粉体）列入关键材料清单，并对出口实施越来越严格的管控的根本逻辑。

1.4　新冠后遗症与供应链重构

2020–2022 年新冠疫情期间，全球半导体、汽车产业遭遇的芯片短缺，有相当一部分根源在于上游特种材料（包括先进陶瓷零部件）的供给断裂。以半导体制造的静电卡盘（ESC）为例：全球超过 95% 的 ESC 产能集中于日本、美国少数几家企业，一旦供应受阻，半导体厂扩产计划将全面停摆。这一教训推动了全球主要国家和大型半导体企业加快先进陶瓷供应链的本土化或多元化布局，客观上为中国先进陶瓷企业的国产化突破提供了更大的窗口期。

1.5　中国产业政策的系统性加码

2021 年以来，中国对先进陶瓷领域的产业政策支持进入系统性加码阶段。《"十四五"新材料发展规划》将先进陶瓷列为关键战略材料，明确提出"到 2025 年突破 15 种关键陶瓷材料的量产技术"，《第三代半导体发展规划》《新能源汽车材料供应链白皮书》等后续文件持续深化细分领域的政策支撑。湖南省甚至专门制定了先进陶瓷产业集群千亿规划，力争到 2025 年全省先进陶瓷产业集群规模超过 1500 亿元、2030 年实现倍增。

政策的持续加码，配合下游市场的强劲需求（新能源汽车 2025 年预计产销量超过 1500 万辆、半导体设备国产化加速），正在为中国先进陶瓷的历史性突破创造前所未有的外部条件。

1.5b　全球先进陶瓷技术竞争的"三极格局"

深入理解中国在先进陶瓷领域的机遇与挑战，必须先认清全球的技术竞争格局。当前，全球先进陶瓷技术呈现出鲜明的"三极格局"，三极之间既相互竞争，又在高度专业化分工的基础上形成了难以割断的互依关系。

日本极（技术深度最强）

日本是当今全球先进陶瓷技术的最高峰。京瓷（Kyocera）、日本特殊陶业（NGK Spark Plug 分拆的 NGK Insulators/NTK）、Maruwa、日本 CoorsTek（日本合资）、Sumitomo Electric（住友电工）、Denka、Tokuyama 等一批世界级企业，拥有自 1960–1970 年代延续至今的技术积累，在以下几个细分方向具有无可撼动的技术领先地位：

• 静电卡盘（ESC）：日本企业占全球 90%–97% 的市场份额，核心优势是氧化铝和氧化钇介质层的精密成型与多层共烧技术（数层功能陶瓷在 1600°C 同时烧结并保持层间无缺陷），以及对吸盘静电特性（均匀性 < 5%，使用寿命 > 100,000 次晶圆装卸）的极致工程控制。
• 功率模块陶瓷基板：Maruwa（氮化铝 DBC/AMB）、Kyocera（Al₂O₃、AlN、Si₃N₄ 多系列）、Noritake 在车规级基板的材料可靠性（AEC-Q101 认证、-40°C 到 175°C 3000 次热循环无分层）方面处于工业标杆地位。
• 高纯粉体：Tokuyama（高纯 AlN 粉体，纯度 99.5%–99.9%）、住友大阪水泥（高纯 Al₂O₃）、宇部兴产（Si₃N₄ 粉体）等是全球先进陶瓷产业链的源头。

日本企业在先进陶瓷领域的核心优势，不仅是材料本身，更是材料-工艺-检测-应用的完整知识体系，这也是中国追赶的真正难点所在——设备可以采购、人才可以引进，但这种系统性的"知识基础设施"，需要几代工程师和科学家的持续积累才能构建。

北美/欧洲极（特种应用与系统集成）

美国企业（CoorsTek、Ceradyne/3M、General Atomics、Applied Ceramics）在国防、航天、核能等特种先进陶瓷领域具有独特优势，这些领域的性能要求极为苛刻，且受到出口管制保护，中国企业几乎无法进入。

欧洲企业（德国 CeramTec、英国 Coorstek UK、法国 Saint-Gobain Ceramics）则在工业密封件（氧化铝机械密封环、碳化硅泵密封件）、化工高温陶瓷热交换器和高端医疗（氧化锆牙科瓷块）方面保持优势，这些市场对工业成本敏感，是中国企业未来有望扩大份额的竞争领域。

中国极（规模与速度）

中国在先进陶瓷的整个中低端到中高端市场已形成规模优势，并正在快速向高端延伸。在介质功能陶瓷（国瓷材料 + 三环集团）、光纤插芯（三环、德信电子）、碳化硅结构陶瓷、工业氧化铝和氧化锆等细分方向，中国企业已是全球最大供应方；在 5G 介质陶瓷、新能源陶瓷涂料（锂电隔膜粉体）等新兴方向，中国已构建起全球竞争力；在半导体陶瓷零部件、高端 AlN/Si₃N₄ 基板等精密高端领域，中国企业正在加速追赶，但综合技术成熟度与日本仍有 3–8 年差距（视细分品种而定）。

三极格局的稳定性，是理解中国先进陶瓷国产化进程的结构性前提——在可预见的 2030 年内，中国很可能成为全球先进陶瓷最大的生产国（以数量和中等价值品种计），但在最高价值的精密半导体陶瓷和特种应用陶瓷方面，仍将与日本和北美保持技术差距。正确认识这一格局，有助于产业政策和资本配置选择最优的突破路径，而非在所有方向齐头并进，导致资源分散。

1.6　工业陶瓷与传统陶瓷的界限

一个常见的认知误区是将"陶瓷"笼统地视为同一类材料。实际上，传统陶瓷与先进陶瓷之间的鸿沟，远大于黑白电视机与量子点屏幕之间的差距。

传统陶瓷（Traditional Ceramics）的主要原料是天然矿物（高岭土、长石、石英），成分复杂、杂质多（SiO₂ + Al₂O₃ + 碱金属氧化物的混合相），微观结构疏松（气孔率通常 1%–5%），性能参数变化范围大，制造工艺以人工经验主导。传统陶瓷的典型应用包括：建筑墙地砖（卫浴、外墙、地面）、日用餐具（骨瓷、白瓷）、工艺品（景德镇瓷器）、普通工业耐火砖。

先进陶瓷（Advanced Ceramics）使用的是经过人工合成的高纯化学粉体，化学组成精确可控，微观结构致密均匀（气孔率通常 < 0.1%），性能参数有严格的规格范围，制造工艺高度精密化和数字化。先进陶瓷的每一个性能参数——热导率（精确到 ± 5 W/(m·K)）、弯曲强度（精确到 ± 5%）、表面粗糙度（精确到 Ra < 1 nm）——都是产品规格书的核心约束，任何偏差都可能导致产品被客户拒收。

在市场定价上，这种差距也极为悬殊：传统建筑陶瓷每平米售价约 50–500 元；先进陶瓷（如 AlN 基板、ZrO₂ 医疗件）每件售价可达 500–5000 元，半导体级陶瓷零件单件价值可达数万至数十万元。两者虽同属"陶瓷"大家庭，但在商业逻辑、竞争格局和技术壁垒上已完全不同——本文所关注的，正是这个远离日常认知、却支撑着半导体、新能源和国防工业运转的"高科技陶瓷"世界。

1.7　产业链的价值分配逻辑

理解先进陶瓷的价值分配，有助于判断在哪个环节进行资源投入最具战略意义。

先进陶瓷产业链的价值分配呈现明显的"微笑曲线"特征：

左端（上游粉体合成）：技术壁垒最高、附加值极高。高纯 AlN 粉体的毛利率约 50%–70%（日本 Tokuyama），掌握粉体即掌握了整个产业链的议价权，但进入门槛最高（粉体合成需要专业化工工艺 + 昂贵纯化设备）。

中间（成型 + 烧结 + 加工）：技术壁垒次高，附加值中等。这是中国企业目前竞争力相对较强的环节，毛利率约 25%–50%，竞争重点是工艺稳定性、自动化率和交期管控。随着设备国产化和工程经验积累，这一环节的技术优势将逐步向其他国家转移，利润空间面临长期收窄压力。

右端（品牌 + 应用方案 + 客户认证体系）：附加值最高、竞争壁垒最持久。京瓷、CoorsTek、CeramTec 的品牌溢价，本质上是其"几十年零缺陷供货记录"在客户心智中形成的信任资产，这是任何资本都难以在短期内购买的壁垒。中国企业要从"卖物料"转向"卖方案"，需要在品牌建设和客户深度服务上进行长期投入。

这一价值分配格局提示：中国先进陶瓷的战略突破点，不应只盯着"成型烧结"这个已相对充分竞争的中间环节，而应同时向左（粉体自主化）和向右（品牌认证壁垒的建立）发力，才能实现价值链的全面升维。

---

第二章　全球格局与中国地位

2.1　日本：精细陶瓷立国的产业史诗

在全球先进陶瓷版图上，日本长期占据绝对主导地位。这一地位并非偶然，而是战后日本精工文化与材料科学深度融合的产物，也是数十年政府产业政策与企业长期主义战略共同塑造的结果。

早在 1985 年，日本通商产业省（现经济产业省）就将"精细陶瓷"列为国家战略材料，实施"精细陶瓷 10 年计划"，集中力量攻关氮化硅、碳化硅等高温结构陶瓷，布局压电陶瓷、铁电陶瓷等功能陶瓷的产业化。这一前瞻性布局，为日本在随后 40 年间建立先进陶瓷的全球垄断地位奠定了基础。

京瓷（Kyocera）：先进陶瓷行业的旗帜性存在。由哲学家企业家稻盛和夫于 1959 年在京都创立，从一个只有 28 人的陶瓷绝缘体小厂起步，通过"阿米巴经营"哲学和对材料技术的近乎偏执的专注，逐步扩展至半导体陶瓷封装基板、太阳能电池、通信终端、医疗设备等多元赛道，2025 年全球营收超过 140 亿美元。京瓷在半导体陶瓷封装基板（多层共烧铝 LTCC/HTCC）领域全球市占率超过 30%，其苛刻的质量管控体系（据称内部良率要求高于行业通行标准 30%）是无法被快速复制的软性壁垒。2023 年，京瓷斥资约 26 亿欧元收购德国 CeramTec，正式进入生物医疗陶瓷领域，完成了从电子陶瓷到生命科学陶瓷的全面布局。

日本碍子（NGK Insulators）：陶瓷行业专注与极致的典范。NGK 专注于超大尺寸、复杂形状的陶瓷部件，在汽车尾气净化用蜂窝陶瓷载体（Honeycomb Catalyst Carrier）领域全球市占率超过 50%，每年出货量超过 1 亿件，覆盖全球主要汽车品牌。同时，NGK 深度布局固态电池陶瓷隔膜和氧化钇稳定氧化锆（YSZ）固态电解质，其开发的全固态锂陶瓷电池（EnerCera）系列已进入工业物联网和可穿戴设备批量供货阶段。NGK 2025 年度营收约 4200 亿日元，保持了超过 10 年的稳健增长。

丸和（Maruwa）：氮化铝基板领域的精密匠人。Maruwa 专注于氮化铝（AlN）基板和陶瓷封装，以超高热导率（>220 W/(m·K)）和超精密金属化线路（线宽/间距可达 30μm）的技术优势，在高功率 LED、射频功率放大器和激光器陶瓷封装领域牢牢占据头部位置，2024 年营收约 750 亿日元。Maruwa 的核心壁垒在于：自产高纯 AlN 粉体（氧含量控制在 0.3 wt% 以下）、专利热压烧结工艺以及金属化工艺的系统性整合——这三者缺一不可，且需要数十年的配方积累。

东曹（Tosoh）：氧化锆粉体行业的隐形霸主。Tosoh 的高纯氧化锆粉体（TZ-3YS、TZ-3Y-E 系列）以其粒径分布极窄（D50 约 40–60 nm，D99 < 200 nm，批次间偏差 < 5%）和相变稳定性优异著称，在全球 3Y-TZP 高纯氧化锆粉体市场占据约 40% 以上的份额，是牙科修复体、光纤插芯和 SOFC 电解质的首选原料。

TDK、村田（Murata）、太阳诱电（Taiyo Yuden）：功能陶瓷的铁三角。三家企业在 MLCC、压电传感器、铁氧体电感等功能陶瓷元件领域形成了全球市场的绝对主导格局，其中村田 MLCC 全球市占率约 35%–40%，TDK 铁氧体磁芯全球市占率超过 20%。面对中国企业的追赶，三家企业持续向高端化（车规、服务器级、5G 基站）和多层陶瓷封装（MLCC 叠层数量从 1000 层提升至 1500 层）方向迁移，维持技术代差。

2.2　欧美：高端工程陶瓷的另一极

欧美在先进陶瓷领域的优势集中于结构陶瓷（特别是大尺寸、复杂形状定制化件）、生物医疗陶瓷和航空航天级高温陶瓷，与日本在电子功能陶瓷的主导地位形成互补。

CoorsTek（美国）：全球最大的纯粹技术陶瓷制造商（无陶瓷之外的其他业务），在全球拥有超过 50 个制造基地，覆盖氧化铝、碳化硅、氮化硅、氮化铝等主要品种，为半导体、国防、能源和医疗行业提供定制化陶瓷解决方案。CoorsTek 的竞争优势在于其跨品种的宽谱制造能力和数十年积累的定制化工程服务能力，特别是在半导体设备陶瓷部件（聚焦环、CMP 平盘、高纯氧化铝腔体内衬）领域具有难以复制的技术优势。2025 年 9 月推出的全新高频电子陶瓷基板产品线，是其应对亚洲竞争的最新举措。

圣戈班（Saint-Gobain，法国）：工业陶瓷领域的综合性欧洲巨头，在高温陶瓷纤维（SiO₂-Al₂O₃ 复合纤维）、碳化硅机械密封件（SiC Mechanical Seals）和工业耐火材料方面占据全球领先地位，同时在磨料磨具（砂轮、砂纸）领域也是世界第一。圣戈班年营收超过 500 亿欧元，工业陶瓷是其多元化材料帝国中的重要利润中心。

摩根先进材料（Morgan Advanced Materials，英国）：专注于特种石墨和先进陶瓷的精密制造，核心产品覆盖热交换器陶瓷管、化工泵密封环、核反应堆陶瓷涂层、医疗成像（CT 探测器陶瓷闪烁体）等高度定制化细分市场，在航空发动机高温密封领域的核心地位无可替代。

CeramTec（德国）：欧洲最大的生物医疗陶瓷企业，其 BIOLOX 系列氧化铝和氧化锆陶瓷股骨头在全球骨科陶瓷市场占有超过 60% 的份额，以近乎零磨损的长期体内服役性能著称。2023 年被京瓷收购后，CeramTec 的生物医疗技术资产与京瓷的工业陶瓷制造平台形成战略整合，进一步强化了日本在高端陶瓷领域的全方位布局。

HexaTech（美国）：专注于 AlN 单晶衬底，其产品是深紫外（DUV）LED 和 AlGaN 功率器件的关键基础材料，是细分领域的绝对技术领导者。

2.3　韩国：从追赶者到同台竞争

韩国在先进陶瓷领域的地位，与其在半导体和显示面板的强势主导形成鲜明反差——整体上仍属于跟随者，在特定细分市场（如 MLCC 国内供应、半导体设备陶瓷部件）有竞争力。主要企业包括 KCC 玻璃陶瓷（耐火材料）、LG Chem 氧化锆粉体（牙科应用）和 SoarHighTech（半导体陶瓷部件）。

2.4　中国：三阶段崛起路径

中国先进陶瓷工业的发展，经历了从"引进仿制"到"规模扩张"再到"高端突破"的三阶段演化：

第一阶段（1980–2000 年）：引进仿制期。以"技术换市场"模式引进日本、德国的陶瓷设备和生产工艺，以普通工业氧化铝（75%–95%）为主要产品，主要面向建筑机械的耐磨内衬、工业管道衬板等低端应用，高端产品几乎 100% 依赖进口。这一阶段的核心积累是制造规模和工程经验，附加值极低。

第二阶段（2000–2015 年）：规模扩张期。以 MLCC 介质陶瓷粉体、汽车尾气蜂窝陶瓷载体和光纤陶瓷插芯为突破口，部分中国企业开始建立具有国际竞争力的规模优势。国瓷材料在 2008 年成功开发出纳米钛酸钡（BaTiO₃）粉体，打破日本东材对高纯介质粉体的垄断；三环集团在光纤陶瓷插芯领域做到全球出货量第一。这一阶段的特点是"规模追日、价格碾压"，开始在中低端电子陶瓷领域改变市场格局。

第三阶段（2015 年至今）：高端突破期。半导体国产化浪潮、新能源汽车爆发和国防现代化三大需求引擎同步发力，推动中国先进陶瓷向晶圆载具、高纯氧化铝、氮化铝基板、氮化硅轴承球等"卡脖子"核心品类发起冲击。这一阶段的特点是"技术突破点多面广，但实质性国产化率仍普遍偏低"——很多领域实现了"从 0 到 1"，但"从 1 到 10"（规模化、稳定化）仍需数年努力。

当前中国先进陶瓷在全球市场中约占 20%–25% 的份额，但这 20%–25% 高度集中于中低端普通结构陶瓷（氧化铝研磨球、普通耐磨件）和部分功能陶瓷（铁氧体、普通 MLCC）。在高端半导体陶瓷、医疗陶瓷和航空航天陶瓷领域，中国企业的综合市场份额不足 10%，且以代工和半成品供应为主，品牌溢价极为有限。

2.5　竞争格局的结构性特征

技术梯度：先进陶瓷的技术壁垒不在于配方本身（大量已在文献中公开），而在于工艺控制的"软知识"——高纯粉体合成的批次一致性控制、成型工艺的细节参数、高温气氛烧结的温度场均匀性，以及长期生产数据积累形成的工艺数据库。这些"软知识"的积累，需要数十年不间断的生产实践，任何一环的疏漏都可能导致产品性能的批次波动，而这对于半导体级陶瓷零部件（性能偏差 ±1%）是不可接受的。

资本烈度：半导体级氧化铝静电卡盘的生产线投资超过 5 亿元人民币；氮化铝基板热压烧结炉单台造价超过 2000 万元，且产能爬坡周期长达 18–24 个月；高纯 SiC 单晶炉（Lely 法）单台造价约 3000–5000 万元。高资本门槛保护了先行者的市场地位，也大幅增加了后来者的追赶成本。

客户认证壁垒：进入台积电、三星电子、英特尔等半导体制造巨头的供应链，需要经历严格的材料资质审查（18–36 个月认证周期），期间任何工艺波动都可能导致重新认证，从零开始。这种"粘性"一旦建立，极难被打破，构成了高端陶瓷市场格局的结构性稳定力量。

2.5b　全球市场的细分与主要参与者的专业化

先进陶瓷的全球市场并非铁板一块，而是呈现出高度细分化的"生态位"结构，不同企业在不同细分方向各有所长，很少出现"全能冠军"：

**介质陶瓷（Dielectric Ceramics）**细分：全球市场规模约 45–55 亿美元（2025 年），主要以 MLCC 为核心。日本村田（Murata）以约 35% 的全球市占率占据头把交椅，三星电机（韩国，约 20%）和太阳诱电（日本，约 11%）位列二三，中国三环集团、风华高科在高端 MLCC 中市占率约 5%–8%，中低端则贡献更大比例。这一细分的核心竞争要素是介质层精密成型（流延成型技术水平）和介质材料配方开发能力（MLCC 层数和容量密度的提升上限）。

**结构陶瓷（Structural Ceramics）**细分：全球市场规模约 30–40 亿美元，市场最为分散。CoorsTek（美国）以全覆盖品类策略在份额上领先，但多个细分（SiC 密封件的 Morgan Advanced Materials、B₄C 防弹板的 Cerco、氮化硅轴承的圣戈班 Norpro）各有专业化企业把持。中国企业在 SiC 结构件（密封件、耐磨件）方面已形成较强竞争力，国产化率整体约 40%–55%。

**生物陶瓷（Bioceramics）**细分：全球市场规模约 15–20 亿美元，高度集中于少数专业企业——CeramTec（现属 Kyocera）在骨科陶瓷方面全球绝对领导，牙科陶瓷则相对分散（KURARAY NORITAKE、VITA、3M 均有一定份额）。中国本土牙科陶瓷品牌（爱尔创、中国牙科材料）的国内份额正在快速提升，但骨科医疗陶瓷几乎全靠进口（CeramTec BIOLOX 系列在中国高端骨科市场市占率超过 80%）。

**光学陶瓷（Optical Ceramics）**细分：这是迄今最小众但单件价值最高的先进陶瓷细分，主要包括透明 MgAl₂O₄（尖晶石）、ZnS（硫化锌）和 YAG（钇铝石榴石）激光增益陶瓷。全球市场规模约 5–8 亿美元，主要为美国、以色列、法国的国防和光电企业提供配套，中国在军用透明陶瓷方面有一定的自研能力，但高端激光增益陶瓷（Nd:YAG 激光陶瓷）的批量供应仍以日本神岛化学（Konoshima Chemical）为主导。

2.6　中日先进陶瓷贸易与技术流动格局

尽管中日两国在政治和安全层面持续存在博弈，但在先进陶瓷领域，双方仍维持着深度的"技术依存"关系。中国是日本高纯 AlN 粉体（Tokuyama）、高纯氧化锆（Tosoh）和超高纯氧化铝（Sumitomo Chemical）的最大单一出口目的地，这些材料支撑了中国超过 60% 的高端先进陶瓷产能。与此同时，中国也是日本先进陶瓷成品的重要消费市场——京瓷陶瓷封装基板、Maruwa AlN 基板、三菱高级材料 SiC 密封件，每年向中国出口超过 20 亿美元规模的先进陶瓷产品。

这种"上游日本 → 中国加工消费 → 部分产品再出口"的三角结构，是当前中日先进陶瓷贸易的基本格局，也是中国最需要打破的结构性依赖。

从日本企业的视角，这种依存关系是双刃剑：一方面，中国市场的庞大规模支撑了日本高纯粉体企业的产能规模化（规模越大，单位成本越低，研发投入越充裕，技术领先越稳固）；另一方面，一旦中国实现粉体自主化，日本企业将失去最大出口市场，面临严重的产能过剩。因此，日本企业在"防止中国过快实现粉体自主化"和"维持与中国客户的商业关系"之间需要精心拿捏，部分日本企业实际上在有意无意地减缓向中国转让高纯粉体合成的核心工艺，即便其部分产能仍在向中国供货。

2.7　韩国与台湾的特殊角色

韩国：韩国三星和 SK 海力士的存储芯片产线，是全球半导体陶瓷消耗品（聚焦环、ESC）的重要消费来源，但韩国自身的先进陶瓷制造能力较弱，主要从日本采购关键陶瓷零件。近年来，在半导体供应链安全政策的推动下，韩国政府和企业开始加大对本土先进陶瓷企业（KCC、SoarHighTech）的支持力度，同时也在中国市场积极寻找低成本替代供应商。这使得韩国成为中国先进陶瓷企业进入国际市场的一个潜在突破口——韩国半导体厂对中国陶瓷供应商的认证意愿，普遍高于日本和美国半导体厂。

台湾：台积电和日月光集团是全球最大的晶圆代工和封装测试企业，也是半导体陶瓷耗材（聚焦环、CMP 盘、陶瓷封装基座）的重要消费中心。台积电的供应商准入管理极为严格，被其认证的陶瓷供应商往往可以自动进入其他晶圆厂的视野，是"一票通行证"。当前台积电使用的陶瓷耗材主要来自日本和美国，中国大陆企业进入台积电供应链面临地缘政治额外障碍，但通过台积电在南京工厂（成熟制程）的本地化供应商认证仍存在一定可能性。

2.8　全球先进陶瓷市场的长波周期与短波扰动

先进陶瓷的市场需求，既有受技术演进驱动的长波周期，又叠加了下游行业（半导体、汽车、消费电子）固有的短波周期性扰动。理解这两个维度的叠加，对于先进陶瓷企业的产能规划和资本布局具有重要价值。

长波驱动（10–20 年维度）：

先进陶瓷的需求长波，由技术代际更替决定。当前最重要的长波驱动力包括：

• 第三代半导体（SiC/GaN）的产业化：这是过去 40 年半导体材料领域最深刻的一次技术迁移，驱动对 SiC 陶瓷衬底、外延晶圆载具和大功率模块 AMB 基板的系统性需求；
• 固态电池的商业化：氧化物固态电解质（LLZO 系）在商业固态电池大规模应用后，将催生全新的千亿级陶瓷材料市场；
• AI 算力基础设施的持续扩张：算力需求的指数级增长（Scaling Law 尚未到达物理极限），将在 2026–2035 年持续驱动高端 MLCC、光纤陶瓷套管和先进封装陶瓷基板的高速增长；
• 人形机器人的量产化：若特斯拉 Optimus 等产品实现 100 万台以上年产量，将带动氮化硅精密球需求量级跃升。

短波扰动（1–3 年维度）：

先进陶瓷的短波波动，主要来自以下周期性扰动：

• MLCC 库存周期：MLCC 的备货—去库存周期约 18–24 个月，与全球电子产业的库存周期高度同步。2022–2023 年的 MLCC 去库存（价格下跌 40%–50%）对国瓷材料的介质粉体业务形成明显拖累，而 2024–2025 年的 AI 服务器补库拉动则形成强劲反弹；
• 新能源汽车装机节奏：新能源汽车每季度的产销数据，直接影响功率模块 AlN/Si₃N₄ 基板的订单节奏（提前 2–4 周采购），形成明显的季度波动；
• 半导体设备交付周期：全球半导体设备厂商（ASML、Lam Research、AMAT）的设备交付节奏，决定了新晶圆厂的投产时间，进而影响静电卡盘、聚焦环等消耗品的首次大批补货需求。

认识短波波动的周期性，有助于企业在低谷期（去库存阶段）保持战略定力，在拐点期（补库阶段）及时扩充产能，避免"追涨杀跌"的被动应对。

2.9　主要产区与全球生产布局

全球先进陶瓷生产布局的地域特征，与每个产区的历史积累、人才储备和下游产业生态高度关联：

日本主产区（关西+中部地区）：

• 京都（Kyocera 总部）：LTCC/HTCC 陶瓷封装基板，市场价值最高的细分之一；
• 愛知县（Maruwa）：AlN 高导热基板；
• 长野县（Suwa 地区，精密加工文化）：Si₃N₄ 精密球和陶瓷精密件；
• 新潟县（NGK 碍子，输电线绝缘子→先进电瓷）：蜂窝陶瓷和固态电解质。

中国主产区（已于第七章详述，此处简述）：

• 山东淄博：氧化铝基陶瓷 + 国瓷材料 MLCC 粉体平台；
• 广东潮州：三环集团为核心的电子陶瓷集群；
• 湖南：新化电子陶瓷集群；
• 江苏宁波：氮化硅精密件；
• 安徽蚌埠：蓝宝石衬底 + 功能陶瓷。

欧洲主产区（德国中部 + 英国）：

• 德国巴登-符腾堡州（Stuttgart 和 Plochingen 周边）：CeramTec（现属 Kyocera）的骨科陶瓷制造基地，以及大量的 SiC 机械密封件中小企业；
• 英国曼彻斯特（Morgan Advanced Materials）：特种石墨和先进陶瓷密封件制造；
• 法国克勒佐（Cerco）：Si₃N₄ 轴承球和防弹陶瓷。

美国主产区（西部 + 东南部）：

• 科罗拉多州（CoorsTek 总部，Golden, CO）：技术陶瓷全品类定制化制造；
• 新墨西哥州（Sandia National Laboratories 关联企业）：核工业和国防特种陶瓷；
• 北卡罗来纳州（陶瓷工程学院 + 相关企业）：生物陶瓷和先进结构陶瓷研究产业化集群。

---

第三章　核心材料体系

3.1　氧化铝（Al₂O₃）：最广谱的工业陶瓷

氧化铝是全球用量最大、品种最多的工业陶瓷材料，约占先进陶瓷总产量的 65%–70%，年产量超过 600 万吨（含工业级）。根据纯度差异，其应用领域从大宗工业到尖端半导体横跨近 6 个数量级的价格区间：

75%–85% Al₂O₃（工业级）：主要用于耐磨衬板、研磨球、陶瓷管道内衬、矿山浮选机叶轮等重型工业场景，价格约 3,000–8,000 元/吨，技术门槛低，中国已完全主导全球供应，国内产量占全球 50% 以上。淄博、广州、宁波等地有大量中小型生产企业，竞争激烈，毛利率约 15%–20%。

92%–96% Al₂O₃（标准电子级）：用于 IC 封装基板、电路板导热衬底、工业电热元件、真空设备绝缘件，价格约 20,000–100,000 元/吨（按重量）或 50–200 元/件（按件），日韩企业（京瓷、Materion）在高端客户中仍占主导，国内三环集团、中材高新等企业在部分型号上已具备供货能力，国产替代率约 40%–55%。

99.5%–99.7% Al₂O₃（高纯电子级）：用于 LED 外延衬底托架、半导体蒸镀坩埚、高压放电灯管，价格约 500–5,000 元/件，批次一致性是核心竞争要素，国产替代率约 20%–35%。

≥99.99%（4N）Al₂O₃（超高纯半导体级）：用于半导体等离子刻蚀腔体内衬（Liner）、晶圆传输臂（End Effector）、热处理炉管，是典型的"卡脖子"级别材料。杂质（Na⁺、Fe³⁺、Ca²⁺）含量需控制在 10 ppm 以下，任何金属离子污染都可能导致晶圆良率下降。全球供应主要集中于京瓷、CoorsTek、Saint-Gobain 等，国内企业在 2023–2025 年开始少量量产，但批次合格率和长期稳定性与国际水平仍有差距。

全球高纯氧化铝（HPA，≥99.99%）市场：2025 年规模约 5 亿美元，中国需求占 40%，但国产供应量仍不足国内需求的 20%–30%，大量依赖从澳大利亚 Altech Chemicals、日本住友化学等进口。随着新能源汽车（蓝宝石衬底型 LED 灯、陶瓷隔膜）和半导体（腔体内衬、晶圆传输）需求的持续增长，HPA 的供需缺口将长期存在。

氧化铝陶瓷的核心技术路线是"高纯氧化铝粉体合成 + 流延成型/干压成型 + 高温烧结（1500–1700°C） + 精密研磨加工"。其中，高纯粉体的批次一致性（粒径分布 D50 控制在 0.1–0.5 μm，D99/D10 < 5）是制约性因素——单批粒径分布偏差超过 ±5% 就可能导致烧结密度不均，影响最终产品的电气绝缘强度和机械均匀性。

3.2　氧化锆（ZrO₂）：高韧性精密陶瓷的代名词

氧化锆的材料学特性极为独特——它因固有的多晶相变（高温立方相→中温四方相→低温单斜相）特性而成为最难驾驭，也最为强大的陶瓷材料。纯氧化锆在冷却过程中相变伴随约 3%–5% 的体积膨胀，导致严重的内应力开裂。工程化的关键在于引入稳定剂（CaO、MgO、Y₂O₃）将高温相固定在室温，从而衍生出截然不同的材料品种：

3Y-TZP（3 mol% 氧化钇稳定四方氧化锆多晶）：这是商业上最重要的氧化锆陶瓷品种。其独特的"相变增韧"机制（裂纹扩展时引发局部四方→单斜相变，相变体积膨胀压闭裂纹尖端）赋予了它在所有氧化物陶瓷中无与伦比的断裂韧性（8–12 MPa·m^½，是氧化铝的 2–4 倍）和抗弯强度（900–1200 MPa）。主要应用：

• 牙科修复：3Y-TZP 已成为全球牙科冠桥的主流材料，以美观度（半透明，接近天然牙色）、生物相容性（骨整合优异）和强度（可承受正常咬合力 500–800 N）著称。数字化口腔技术（口内扫描 + CAD/CAM 切削）使得全流程无金属修复成为可能，全球市场每年消耗数百万件氧化锆修复体。
• 光纤连接器插芯（Ferrule）：陶瓷插芯是光纤连接器中实现纤芯对准（精度要求 ±1 μm）的核心部件，三环集团在这一领域全球出货量第一，其 ZrO₂ 插芯的同心度精度达到 0.3 μm 以内。
• 消费电子：苹果手机 Apple Watch 和高端 Android 旗舰手机背板、手表框架（如卡地亚等奢侈品品牌）使用 ZrO₂ 陶瓷，以其类金属光泽、耐划伤和无线信号不屏蔽的特性成为高端材质象征。
• 工业刀具：ZrO₂ 陶瓷刀具（水果刀、美工刀刃）因不产生金属锈迹、硬度高（莫氏 8.5）且对酸碱不腐蚀，在食品加工和化学实验室中有稳定市场。

8Y-FSZ（8 mol% 氧化钇全稳定立方氧化锆）：全稳定氧化锆在高温下具有氧离子导电性，是固体氧化物燃料电池（SOFC）和质子交换膜电解槽（PEMEC）的主流电解质材料。随着氢能产业的发展，8Y-FSZ 的需求正迎来新一轮增长。此外，8Y-FSZ 因其低导热系数（约 2.5 W/(m·K)）和高热膨胀系数，被用作航空发动机涡轮叶片的热障涂层（TBC），是商业航空领域最重要的陶瓷应用之一。

Ce-TZP（铈稳定四方氧化锆）：以铈氧化物（CeO₂）为稳定剂，韧性比 Y-TZP 更高，但强度略低，主要用于耐磨耐冲击的高性能刀具和磨削介质。

氧化锆粉体市场高度垄断。日本东曹和法国索尔维合计占据全球高纯 3Y-TZP 粉体 60% 以上的份额，东曹 TZ-3YS 系列长期以来是行业基准参照标准。国内国瓷材料近年在氧化锆粉体合成上取得阶段性突破，2025 年牙科级 3Y-TZP 粉体已实现小批量进口替代，但在光学透明度（用于高透氧化锆修复体）和超细粒径控制（D50 < 30 nm）方面，与东曹标准仍存在差距。

3.3　氮化硅（Si₃N₄）：高性能结构陶瓷的综合冠军

氮化硅是结构陶瓷领域最受关注的材料之一。与氧化物陶瓷相比，Si₃N₄ 的共价键性质（Si–N 键共价性约 70%）赋予了它一系列氧化物陶瓷难以企及的综合性能优势：

• 低密度：3.2 g/cm³，约为钢的 40%，应用于高速轴承可显著降低离心力，从而实现更高的转速极限（从 100,000 rpm 提升至 200,000+ rpm）。
• 高硬度：维氏硬度 HV 1400–1600，与 SiC 相当，耐磨性卓越，可在磨料环境下实现极长寿命。
• 自润滑性：氮化硅表面在磨损时会形成含 SiO₂ 的润滑氧化膜，即使在润滑不足的环境（如食品机械、无油泵）中也能正常工作。
• 高断裂韧性：6–8 MPa·m^½，是高温（600–1000°C）下保持最优韧性的结构陶瓷，在热冲击频繁的应用（如内燃机活塞顶、IGBT 基板）中优势尤为突出。
• 热膨胀系数低：3.2 × 10⁻⁶/K，与硅（Si）芯片（2.5 × 10⁻⁶/K）高度匹配，是功率半导体模块基板的理想选择，可大幅降低热循环引起的焊层应力。
• 耐高温：在无氧环境中可稳定工作至 1400°C，在 1200°C 氮气中仍保持结构完整。
• 耐腐蚀：对大多数酸碱溶液（除 HF 和热强碱外）具有出色的耐腐蚀性，在化工流体处理中优于金属密封件。

氮化硅轴承球：最具代表性的氮化硅结构件。全球氮化硅轴承球市场 2025 年规模约 6 亿美元，以 16.7% 的复合增速增长，是整个结构陶瓷细分品类中增速最快的之一。主要需求来自：

• 半导体设备主轴（化学机械抛光机 CMP 主轴、晶圆传输机械臂关节）
• 高速精密机床主轴（转速 40,000–200,000 rpm）
• 风力发电机偏航/变桨轴承（耐腐蚀、长寿命）
• 牙科手机（气动涡轮，转速 300,000–450,000 rpm）
• 电动汽车电机轴承（高转速、轻量化）
• 人形机器人关节（新兴增量市场，增速最高）

中国氮化硅轴承球企业（江苏耀宁、宁波宁利电气、中材高新）在 G10–G16 精度等级产品上已实现规模供应，但 G5 精度（真圆度 ≤ 0.13 μm，表面粗糙度 Ra ≤ 0.010 μm）的高端产品国产化率仍不足 20%，主要依赖日本 NSK、法国圣戈班 Cerco 进口。

氮化硅基板：2025 年最受资本和产业关注的新兴高端陶瓷品种。相比传统氧化铝（DBC）和氮化铝（DBC/AMB）基板，氮化硅（AMB）基板最核心的优势是热循环可靠性：氮化硅的断裂韧性（6–8 MPa·m^½）是氮化铝的 5 倍，在 800V 车规功率模块的 100 万次以上启停热循环冲击下，氮化铝基板可能出现界面分层，而氮化硅基板可保持无损伤服役。这使得氮化硅基板在新能源汽车 800V 平台 IGBT 封装中具有明确的性能护城河。

2025 年全球氮化硅基板市场规模突破 5 亿美元，预计 2030 年将超过 15 亿美元，年均增速超过 25%。国内厂商正在加快追赶，但在高品质 Si₃N₄ 粉体制备（高 α 相含量 > 90%）和 AMB 钎焊金属化工艺方面仍有较大提升空间。

氮化硅粉体的国产化挑战：高性能氮化硅陶瓷的关键是原料粉体中 α-Si₃N₄ 相的比例——α 相在烧结过程中通过液相转化为柱状 β 相晶粒，形成互锁结构，赋予陶瓷高韧性。α 相含量需达到 90% 以上。目前全球主流 α 相高纯 Si₃N₄ 粉体供应商是日本宇部兴产（UBE Industries），其 E-10 系列和 SNE-10 系列是行业基准。国内企业（宁波宁利、山东晶兴等）正在追赶，但批次 α 相含量稳定性（要求批次间偏差 < 2%）仍是主要技术瓶颈。

3.4　氮化铝（AlN）：功率电子散热基板的制霸者

氮化铝在热管理陶瓷中的地位无可替代，这源于其三个关键属性的完美组合：

第一，超高热导率：理论值 320 W/(m·K)，工程实现值 170–230 W/(m·K)（受氧含量影响，氧含量每增加 0.1 wt%，热导率下降约 5–10 W/(m·K)）。实际最高量产值约 230 W/(m·K)（日本 Maruwa 顶端产品），是氧化铝的 5–8 倍。

第二，优异电绝缘性：体积电阻率 > 10¹³ Ω·cm，击穿场强 > 15 kV/mm，在高导热材料中极为罕见（金属铜导热好但不绝缘；金刚石导热最优但成本高三个数量级）。热导率与电绝缘的结合，使 AlN 成为功率器件封装不可替代的基板材料。

第三，低热膨胀系数：4.5 × 10⁻⁶/K，与硅（2.5 × 10⁻⁶/K）和 GaAs（5.7 × 10⁻⁶/K）相对接近，减少了封装界面的热应力，降低了热疲劳失效风险。

AlN 基板主要应用于：

• IGBT/SiC 功率模块：大功率变频器、新能源汽车主驱 + OBC（车载充电机），是 AlN 最大的下游市场，2025 年需求规模约 6–8 亿元（中国）。
• 大功率 LED：高亮度 LED 的热管理（特别是固态照明和汽车大灯），已逐步被 AlN 基板取代传统铝合金散热基板。
• 射频功率放大器：5G 基站功率放大器（PA）模块、雷达系统 T/R 组件，对热管理要求极为严苛。
• 激光器：大功率半导体激光器（光纤激光器泵浦源）的散热基板。

AlN 粉体是整个 AlN 产业链的核心技术壁垒。主流 AlN 粉体合成路线包括铝粉直接氮化法（成本低，但氧含量控制困难）和铝热还原法（纯度高，成本高）。高纯 AlN 粉体（纯度 ≥ 99.5%，氧含量 ≤ 0.8 wt%，平均粒径 0.5–2 μm）对外依存度约 60%，主要进口自日本 Tokuyama（德山株式会社）和德国 H.C. Starck（现属 Masan High-Tech Materials）。国内合成 AlN 粉体企业（福建赛特新材、常州富煌等）在高纯度和低氧含量指标的稳定批量生产上仍落后于国际先进水平约 2–3 年。

2025 年全球 AlN 基板市场规模约 9 亿美元，中国消费约 2–3 亿美元，国产 AlN 基板厂商（赛创电气、中瓷科技、方圆海创）的市占率约 25%–30%。

3.4c　蓝宝石（α-Al₂O₃ 单晶）：从 LED 到半导体的透明阶梯

蓝宝石，是氧化铝（Al₂O₃）的单晶形态，区别于多晶氧化铝陶瓷，具有光学上高度透明（透光范围 0.15–5.5 μm，涵盖紫外到中红外）、极高的机械强度（莫氏 9，仅次于金刚石）和优异的化学稳定性。

蓝宝石衬底（Sapphire Substrate）在 LED 行业的应用，是迄今最大规模的先进陶瓷单晶应用——GaN 蓝光 LED 的主流生长衬底正是蓝宝石（GaN 与蓝宝石的晶格失配约 16%，虽然较大，但 c 面蓝宝石上生长 GaN 外延已是成熟工艺）。全球每年消耗数亿片 2 英寸、4 英寸蓝宝石衬底用于 LED 外延生长，中国是全球最大的蓝宝石衬底生产国（国晶光电、天科合达等企业的 c 面和 a 面蓝宝石衬底已大量量产）。

蓝宝石在半导体领域的新兴应用：

• SiC 外延生长 C 面衬底的替代探索：在功率 GaN 器件（非 GaN-on-Si 路线）外延生长中，蓝宝石的绝缘性和高温稳定性使其成为 GaN-on-Sapphire 功率器件的衬底选择；
• 手机摄像头蓝宝石玻璃盖板：苹果 TouchID 指纹按钮、三星摄像头镜头盖（2015–2020 年曾大规模采用，后被强化玻璃取代）；
• 高端手表表盘玻璃（劳力士、卡地亚）；
• 军用/航空光学窗口：因蓝宝石耐高温、耐冲刷（抗砂粒磨蚀），用于导弹和战斗机的红外光学窗口；
• 深紫外（DUV）LED 衬底：下一代深紫外 LED（波长 210–280 nm，用于杀菌消毒）采用 AlN 单晶衬底（进一步高纯版本），仍在研发中，蓝宝石是过渡方案。

中国蚌埠中光科技（安徽）是国内最重要的大尺寸蓝宝石单晶生长企业之一，掌握直径 450 mm 以上的超大型蓝宝石晶体生长能力，产品覆盖光学窗口和 LED 衬底两大方向。

3.5　碳化硅（SiC）：装甲防护与第三代半导体的双料王者

碳化硅（SiC）是碳与硅以共价键结合的化合物，其 Si–C 键的高键能（435 kJ/mol，高于 Si–Si 键的 226 kJ/mol）赋予了它极高的化学稳定性、机械强度和宽禁带半导体特性。SiC 同时在两个截然不同的产业维度具有统治性地位：

结构级 SiC（陶瓷级）：

防弹装甲：SiC 陶瓷板的比硬度（硬度/密度比）是目前所有防弹陶瓷材料中最高的之一。与钢板相比（密度 7.8 g/cm³，维氏硬度 HV 600），SiC 陶瓷（密度 3.1 g/cm³，维氏硬度 HV 2400–2800）的比硬度高约 3–4 倍，可以高效地通过超硬相击碎穿甲弹弹头、阻止穿透，与 Kevlar/UHMWPE 复合纤维衬层配合使用，可将防弹衣重量减轻 40%–60%，是现代单兵防护的标准配置。中国军工 SiC 装甲板技术已进入成熟期，多家上市企业（中材高新、方大炭素等关联企业）在民用/军用 SiC 陶瓷装甲领域均有生产布局。

半导体制造设备陶瓷件：SiC 的高纯版本（CVD-SiC 或致密烧结 SiC，纯度 > 99.9995%）是半导体等离子刻蚀设备的关键耗材：聚焦环（Focus Ring）、限制环（Confinement Ring）、顶盖（Top Electrode）等部件在高能等离子体（含氟、氯等腐蚀性活性基团）的攻击下需要具备极强的抗等离子体腐蚀性。SiC 因在等离子体中比石英（SiO₂）和氧化铝更耐腐蚀（消耗速率约低 3–5 倍），在先进节点（<28 nm）刻蚀工艺中已成为聚焦环的主流材料。全球 SiC 等离子刻蚀件市场规模约 8–12 亿美元（2025 年），主要供应商为 TOKAI Carbon（日本）、Coorstek（美国）、Poco Graphite（美国，现属 Entegris）。国产替代率约 5%–8%，是半导体陶瓷耗材中国产化进度最慢的细分之一。

机械密封件与化工防腐件：压力反应釜、化工泵轴封、腐蚀性流体管道等，SiC 密封件的耐化学腐蚀性（在 HF 以外几乎耐所有酸碱）和耐温性使其在化工行业不可或缺。国内 SiC 密封件企业（宁波赛朗、苏州华研等）已形成较强的国产供应能力，国产化率约 50%–60%。

半导体级 SiC（功率电子）：

SiC 功率器件（SiC MOSFET、SiC SBD）的核心优势来自 SiC 的宽禁带（3.26 eV）：禁带宽是 Si 的 3 倍→击穿电场强度是 Si 的 10 倍→可以大幅减薄漂移层同时保持高耐压，开关损耗降低 50%–70%，工作频率可提升至 MHz 级（Si 器件约 20 kHz），从而减小无源元件体积，实现系统微型化。

2025 年全球 SiC 功率器件市场约 60 亿美元，中国消费量占全球约 45%，同时中国也快速建立了 SiC 器件制造能力：

• SiC 衬底：中国厂商（天岳先进、天科合达、烁科晶体）6 英寸 SiC 衬底已量产，在低端应用中已开始替代部分科锐（Wolfspeed）衬底。
• SiC 外延：中国三安光电、中芯集成等已具备 6 英寸 SiC 外延片供货能力。
• SiC MOSFET 芯片：中国比亚迪半导体、斯达半导体、芯聚能等企业的 1200V SiC MOSFET 已进入批量量产，在车载充电机（OBC）和储能逆变器市场开始放量。

但 SiC 生态中的"卡脖子"环节并非芯片，而是上游的高品质 SiC 晶体（低微管密度、低基面位错）和高纯 SiC 粉体（用于 SiC 陶瓷部件的烧结），这两个环节的技术成熟度和供应稳定性仍是中国 SiC 产业链的核心薄弱点。

3.4b　氮化铝基板的金属化工艺深度解析

氮化铝（AlN）基板的核心价值，不仅在于陶瓷本身的高热导率，更在于在陶瓷表面构建精密导电线路（金属化）的能力，使其成为功能性的"陶瓷电路基板"。金属化工艺的技术水平，直接决定了 AlN 基板在功率模块中的服役可靠性。

直接覆铜（DBC，Direct Bonded Copper）：这是历史最悠久、成本最低的 AlN 基板金属化工艺。在约 1075°C 的高温下，铜箔（厚度 0.1–0.3 mm）在纯 N₂ 气氛中与 AlN 基板表面自然形成 Cu-Al-O 共晶液相，实现冶金结合。DBC 的优点是工艺成熟、结合强度高（铜箔抗剥离强度 > 10 N/mm）、成本低；缺点是铜层厚度有限（超过 0.4 mm 后应力管控难度急剧增加），且在高热循环条件下界面容易因热膨胀失配而疲劳剥离（AlN 热膨胀系数 4.5 × 10⁻⁶/K vs. Cu 17 × 10⁻⁶/K，差异约 3.8 倍）。

活性金属钎焊（AMB，Active Metal Brazing）：AMB 是目前高性能 AlN 基板的主流工艺，也是中国功率模块基板行业攻关的核心技术。其工艺原理是：将含 Ti（钛）的活性钎焊合金（Ag-Cu-Ti 或 Ag-Cu-In-Ti 系，熔点约 780–850°C）置于 AlN 基板和铜箔之间，在真空（< 10⁻⁵ Torr）环境中加热至钎料熔点以上，Ti 活性元素与 AlN 表面氮化物发生界面反应（Ti + AlN → TiN + Ti₃N₄ + Ti₂Al 等）形成化学键合，铜箔通过钎料实现高强度连接。

AMB 的技术优势：

• 结合强度高：铜层抗剥离强度 > 15–20 N/mm，远高于 DBC；
• 铜层厚度灵活：可使用 0.1–0.5 mm 厚铜箔，适合高电流应用（0.3 mm 铜层可承受约 250 A 连续电流）；
• 热循环可靠性显著优于 DBC：由于界面化学键合强度更高，在 -40°C 至 175°C 的 1000 次热循环测试后，AMB 基板界面完整性明显优于 DBC 基板（剥离比例 < 2% vs. DBC 约 5%–8%）。

AMB 的技术挑战：

• Ag-Cu-Ti 钎焊膏的质量控制：Ti 含量（通常 1.5%–4.5% wt）和粒度均匀性对界面反应均匀性至关重要，高品质钎焊膏仍主要进口自日本 Tanaka（田中贵金属）和德国 Umicore（优美科）；
• 真空炉控制：焊接过程需要极低氧分压（< 10⁻⁵ Torr），炉内温度均匀性要求 ±3°C（300 mm 范围），对设备的精度要求极高；
• 铜层图形化刻蚀：AMB 完成后需通过化学刻蚀（NaOH + H₂O₂ 或 FeCl₃）将铜箔刻蚀为电路图形，刻蚀侧面角度和线宽精度（最小线宽 0.2 mm）影响最终产品的导通电阻和绝缘距离。

国内 AMB 钎焊工艺的现状：赛创电气、中瓷科技等企业已基本掌握 AMB 工艺，并建立了从 AlN 陶瓷采购到 AMB 铜层制备、激光切割分割的完整生产线。当前技术瓶颈主要集中于：高品质 Ag-Cu-Ti 钎焊膏的国产化（当前依赖进口，成本约占基板成本 15%–20%）、连续式真空炉的产能扩张（单台炉处理量有限，扩产需增购设备）以及 Si₃N₄ AMB 基板（相对 AlN，Si₃N₄ 与钎料的界面反应需要更精确的工艺参数控制）。

3.5b　碳化硅的全球竞争格局深度解析

SiC 产业的全球竞争格局正在经历自 2015 年以来最深刻的重塑。这场重塑的核心驱动力，是电动汽车将 SiC 从"军工和工业装备的专用材料"推向"全球大规模消费品"的范畴。

衬底环节的"科锐效应"：美国科锐（Wolfspeed，原 Cree Semiconductor）长期主导全球 SiC 衬底市场，占据超过 60% 的份额。其优势来自：20 世纪 80 年代就开始的 SiC 单晶研究积累、专有的改良 Lely 法生长工艺（减少微管缺陷的关键）、以及对高质量 SiC 粉体（SiC 升华生长的原料）的深度控制。2022–2024 年，科锐在美国墨西哥建设的 Mohawk Valley 和 JP Morgan Chase 巨型工厂（产能 200 万片/年）已开始量产，试图以规模效应压制后进者。

中国的追赶：天岳先进与天科合达：中国 SiC 衬底的两大核心企业——天岳先进材料（Atecom，上海，688162.SH）和天科合达（Tankeblue，北京）——在 6 英寸 SiC 衬底量产上已取得实质性突破。天岳先进 2024 年 6 英寸衬底出货量超过 20 万片，并开始推进 8 英寸产品线的开发，但在衬底的两个核心质量指标——基面位错密度（BPD < 500/cm²，科锐水平 < 200/cm²）和微管密度（MPD < 0.1/cm²，科锐接近零微管）——方面，与科锐仍有约 1–2 代的差距。

欧洲的战略布局：英飞凌（Infineon Technologies）通过收购 Siltectra（SiC 冷切割技术，将一块 SiC 锭切出两倍数量的衬底，大幅降低成本）和 ON Semiconductor（原安森美半导体，收购 GTAT SiC 业务），构建了独立于美日的 SiC 供应链。意法半导体（STMicroelectronics）则通过与沃尔沃合作建设 SiC 外延产能，深度绑定欧洲汽车制造商。

3.6　其他重要材料

氧化铍（BeO）：热导率高达 250 W/(m·K)，与 AlN 旗鼓相当但密度更低（2.9 g/cm³ vs. AlN 的 3.3 g/cm³），是毫米波频段军用雷达、卫星通信功率放大器的理想基板材料。但 BeO 粉尘具有严重慢性毒性（铍中毒/铍肺病，不可逆转，微量吸入导致自身免疫性肺部损伤），生产和加工受到极为严格的职业卫生和环保管控，生产许可证极难获取，全球生产商屈指可数（主要为美国 Materion Corporation 和俄罗斯 UMP），市场体量极为有限（全球年产量不足 100 吨陶瓷成品），主要服务于军工和高端通信领域。

莫来石（Mullite，3Al₂O₃·2SiO₂）：低热膨胀系数（5.3 × 10⁻⁶/K，是氧化铝的约一半）和优良的抗热震性，使其广泛用于工业窑炉（玻璃熔制窑、陶瓷辊道窑）耐火内衬和航天热防护结构（如固体火箭发动机燃烧室绝热涂层）。中国是全球最大的莫来石耐火材料生产国，郑州新密、河南焦作等地集中了大量莫来石耐火材料企业。

蓝宝石（Sapphire，α-Al₂O₃ 单晶）：LED 产业的衬底主力。通过坩埚法（Czochralski 法）或温梯法（HEM 法）生长的氧化铝单晶，晶格与 GaN（氮化镓）的失配率约 16%（较大，需后续外延工程应对），但综合考虑成本、透明度和可加工性，蓝宝石衬底仍是 LED 外延生长（MOCVD 方法）的主流选择，全球 2–6 英寸 LED 级蓝宝石衬底国产化率约 70%–80%（中国蓝宝石产业高度集聚于安徽蚌埠、山东德州等地）。

3.6b　MLCC 介质陶瓷的技术演进与产业链全解析

多层陶瓷电容器（MLCC，Multi-Layer Ceramic Capacitor）是全球产量最大、体量最广的先进陶瓷电子元件，2025 年全球年产量超过 6 万亿颗（6×10¹²），几乎每台电子设备中都含有数百至数千颗 MLCC。MLCC 技术的演进，与其核心介质陶瓷材料体系的迭代高度同步。

MLCC 的核心结构：MLCC 是由数十至数百层超薄（0.5–3 μm）介质陶瓷层（钛酸钡 BaTiO₃ 基）与镍（Ni）内电极层（1 μm 以下）交替叠合、共烧后电极化形成的"三明治"结构。每层陶瓷的介电常数（ε_r 约 3000–10000）决定了单层的单位面积容量，层数越多（现代高端 MLCC 达 500–1500 层）、层厚越薄，同体积内容量越高。

介质陶瓷的关键技术节点：

粒径控制的极限挑战：随着 MLCC 层厚的持续薄型化（从 2010 年的 1–3 μm 降至 2025 年的 0.3–0.5 μm 目标），介质层中所能容纳的 BaTiO₃ 晶粒数量减少至仅 1–3 个晶粒，介质性能对单个晶粒的化学均匀性极为敏感。这要求 BaTiO₃ 粉体的粒径控制在 D50 = 80–150 nm（D99 < 300 nm，D99/D10 < 3），且每个晶粒的 Ba/Ti 比（化学计量）偏差 < 0.5%——这是高精度纳米粉体合成领域最严苛的技术挑战之一。

Ni 内电极的氧化问题：早期 MLCC 使用贵金属 Pd 内电极（可在空气中共烧），成本极高。1990 年代，村田率先突破"Ni 共烧技术"（Base Metal Electrode，BME）——在强还原气氛（H₂/N₂）中低氧分压（pO₂ < 10⁻¹⁰ atm）条件下共烧，既防止 Ni 氧化，又使 BaTiO₃ 在还原态保持介电性能，将 MLCC 成本降低 80%，开创了现代 MLCC 产业的新纪元。国内介质粉体企业（国瓷材料）在 BME MLCC 用钛酸钡粉体（须在还原气氛烧结后保持高介电常数且无半导化）的技术攻关上投入了大量研发资源。

高频/低损耗体系：随着 5G 基站和 AI 服务器工作频率向 GHz 级提升，MLCC 的应用场景从低频储能/旁路去耦拓展至高频信号滤波，要求介质陶瓷在 1 GHz 甚至 10 GHz 频率下保持低介质损耗（tan δ < 0.0005）。这催生了 C0G/NP0 温度特性（零温度系数，适合高频精密电路）介质陶瓷体系（TiO₂ 基、BaZrO₃ 基）的快速发展，这一体系对制造精度的要求更高，目前仍以日本企业为主导。

中国 MLCC 产业链的完整图谱：

产业链层级	代表企业（中国）	现状
BaTiO₃ 粉体（高端）	国瓷材料（已量产，部分高端逐步替代进口）	中高端接近日本水平
BaTiO₃ 粉体（顶端 C0G/X8R）	暂无量产国内供应商	仍依赖进口（东材、富士化学）
MLCC 成品（商用级）	风华高科、三环集团、凤华电子、东科电子	已具备规模，中端竞争力强
MLCC 成品（车规/军工）	三环集团（车规）、火炬电子（军工）	车规已量产；军工批量稳定
MLCC 终端应用	华为、中兴、比亚迪、宁德时代	国内大客户，推动国产化

中国目前是全球 MLCC 最大消费国（占全球约 40%），也是第二大生产国（占 25%–30%），但在高端 MLCC（高容量 X7R/X8R 车规、低损耗 C0G 高频）方面国产化率仍约 35%–45%，最高端品种几乎 100% 依赖进口（村田、TDK）。国瓷材料 2025 年的高端粉体营收快速增长，是打破这一局面的关键起点。

3.7　新兴陶瓷材料体系的前瞻视野

高熵陶瓷（High-Entropy Ceramics, HEC）：受高熵合金（HEA）概念启发，将 5 种或 5 种以上的等摩尔比例金属元素（如 Ti、Zr、Hf、Nb、Ta）的氮化物、碳化物或氧化物混合烧结，形成单相固溶体陶瓷。高熵陶瓷表现出独特的"鸡尾酒效应"——综合性能超越单一成分陶瓷：高硬度（约 HV 2500–3000）、优良热稳定性（1500°C 以上不相变）、极低的热导率（5–10 W/(m·K)，是热障涂层的理想选择）。目前全球处于实验室研究阶段，尚无大规模产业化，但中国（清华大学、西安交通大学）在这一领域的研究发文量已跃居全球第一，是中国可能在未来"弯道超车"的潜力方向。

超高温陶瓷（Ultra-High Temperature Ceramics, UHTC）：以二硼化锆（ZrB₂）、二硼化铪（HfB₂）和碳化铪（HfC）为代表，熔点超过 3000°C（金属钨的熔点仅 3422°C），是目前已知熔点最高的结构材料。UHTC 主要用于：高超声速飞行器前缘（飞行马赫数 > 10 时气动加热温度超过 2000°C）、固体火箭发动机喷管（需耐受 2500–3500°C 的氧化性燃气流）。这一方向是国防尖端材料的制高点，中国（西北工业大学、哈尔滨工业大学）在 UHTC 领域已形成较强的研究积累，但从研究样品到可靠工程产品之间仍有较大距离。

压电复合陶瓷（Piezoelectric Composites）：将 PZT 陶瓷与聚合物（PVDF 或环氧树脂）复合形成"1-3 复合结构"（PZT 柱状晶嵌入聚合物基体），综合了 PZT 的高压电常数（d₃₃ > 300 pC/N）和聚合物的低声阻抗（与水和人体组织匹配），是医用超声探头（B 超、彩超）和水下声纳的核心感测元件。中国在医用超声领域的快速发展（彩超渗透率持续提升），推动了国产 PZT 压电复合陶瓷的产业化需求。广东声学、奥林巴斯（Olympus）中国厂等企业在这一方向有布局。

玻璃陶瓷（Glass-Ceramics）：通过控制玻璃的成核和晶化，形成分散于玻璃基质中的微晶相（微晶尺寸 10–100 nm），结合了玻璃的成型易加工性和陶瓷的力学性能优势。代表材料为微晶玻璃（LAS 系：Li₂O-Al₂O₃-SiO₂，热膨胀系数几乎为零，用于炉灶面板和天文望远镜镜体）和生物活性玻璃陶瓷（Bioglass，45S5，能与骨组织形成化学键合的生物活性材料，是骨缺损填充的重要材料）。国内玻璃陶瓷产业相对成熟，但在顶端产品（零膨胀天文光学玻璃、高强生物活性玻璃陶瓷植入物）方面仍依赖进口（德国肖特 SCHOTT、美国 Corning）。

3.8　先进陶瓷材料的失效分析与可靠性工程

高性能先进陶瓷一旦进入半导体、新能源汽车和航空航天等关键应用场景，其"零失效"的可靠性要求不亚于航空紧固件。失效分析与可靠性工程，是连接"能做出来"和"可以放心用"两个层次之间的关键技术纽带。

陶瓷断裂的根本机理

陶瓷与金属最本质的差别在于：金属可以通过位错滑移耗散局部应力（塑性形变），而陶瓷中的共价键/离子键几乎不允许位错运动，应力集中只能通过裂纹萌生和快速扩展来释放——这就是陶瓷"脆性"的物理本质。陶瓷在实际应用中的失效，几乎都与微裂纹的引发和失控扩展有关：

• 表面微裂纹（Surface Microcracks）：加工（金刚石磨削）产生的机械损伤痕迹，在循环应力作用下逐步扩展；
• 内部气孔（Internal Voids）：粉体团聚或烧结不完全形成的内部缺陷，是断裂起始点（应力集中源）；
• 晶界偏析相（Grain Boundary Phases）：烧结助剂在晶界处形成的玻璃相，在高温下软化，导致高温蠕变和晶界脱层；
• 热应力裂纹（Thermal Stress Cracks）：热膨胀系数不匹配导致的循环热应力，在高温循环服役中引发疲劳裂纹（陶瓷虽不呈现金属式的疲劳曲线，但确实存在次临界裂纹扩展现象）。

无损检测技术体系

先进陶瓷零件的内部缺陷检测，是质量保证的核心手段：

• 工业 X 射线 CT（Computed Tomography）：对陶瓷件进行三维重建，可检出 > 50 μm 的内部气孔和裂纹，是目前最全面的非破坏性检测手段，但检测速度较慢（一个 ESC 盘的 CT 扫描约需 2–8 小时），用于高价值件的全检；
• 超声波 C-Scan：以高频（5–50 MHz）超声波扫描陶瓷件，检测内部气孔（反射信号异常）和分层（传输信号衰减），速度较快，适合批量检测，但分辨率略低于 CT（最小检出缺陷约 200–500 μm）；
• 液体浸透着色（Dye Penetrant Inspection, DPI）：将着色液渗入表面裂纹，擦除表面液体后涂覆显像剂，使裂纹显色，适合检测开口型表面缺陷，操作简单成本低，是表面裂纹快速筛查的常用手段；
• 声发射（Acoustic Emission, AE）：在陶瓷件承载测试中实时监听裂纹扩展产生的超声波信号，用于产品在线质量监控和疲劳试验的实时诊断。

威布尔分布与可靠性评估

陶瓷材料的强度数据不遵循正态分布，而是服从威布尔分布（Weibull Distribution）——因为陶瓷的断裂强度由"最弱缺陷"决定（极值统计），而非平均性质（中心极限定理）。威布尔模量 m（形状参数）是评估陶瓷可靠性分散性的核心指标：m 越高，强度离散越小，可靠性越高。

普通工业氧化铝陶瓷的威布尔模量约 6–8，而经过精心制备和严格检测的高端半导体陶瓷（如 ESC 介质层）威布尔模量可达 20–30，意味着其服役可靠性接近精密金属件的水平。中国陶瓷企业在提升威布尔模量（降低强度分散性）方面的系统性工作，是证明其产品达到"半导体级可靠性"的最核心技术指标之一——这不仅需要优质的原料和精密的工艺，更需要对每一道工序进行统计过程控制（SPC）的完整数字化管理。

可靠性提升路径

提升先进陶瓷可靠性的技术路径包括：精细粉体制备（减小起始缺陷尺寸）、热等静压（HIP）后处理（消除内部气孔）、表面精密磨削后的精抛光（消除表面加工裂纹）、酸洗或等离子体清洁（去除表面吸附的污染物）以及防护涂层（CVD-SiC 涂层或氧化钇涂层，提升表面化学稳定性）。这些工序的系统性组合，是将实验室样品的单次高强度数据转化为工厂生产的批量稳定高可靠性产品的关键路径，也是日本企业在可靠性方面最深的"护城河"所在。

---

第四章　产业链上下游

4.0　产业链鸟瞰：从粉体到零件的价值创造路径

先进陶瓷产业链是一个从化学原料出发，经过多步精密制造，最终交付高价值零部件的完整创造过程。产业链从上至下可分为五个主要层级，每个层级的价值贡献、技术壁垒和竞争格局各不相同：

第一层级：化学前驱体与矿物原料

所有先进陶瓷粉体的制备，都需要高纯度的化学前驱体——制备氧化铝（Al₂O₃）粉体需要高纯硫酸铝或异丙醇铝；制备氮化铝（AlN）粉体需要高纯金属铝粉（纯度 99.9%+）和高纯氮源；制备氧化锆粉体需要高纯氯氧化锆（ZrOCl₂·8H₂O）；制备碳化硅粉体则需要高纯硅源（SiO₂ 或 SiH₄）和高纯碳源（石墨粉或碳化氢气体）。

这些前驱体化学品本身就构成了一个高度专业化的细分市场：日本住友化学的超高纯 Al₂O₃ 水合物（>99.99%），德国 Solvay 的高纯氯氧化锆，美国 Momentive 的气相 SiO₂（Cabosil），共同形成了先进陶瓷最上游的"化学命脉"，中国对这些高纯化学品的进口依赖是结构性的。

第二层级：高纯粉体合成（已在各材料章节详述）

这是技术壁垒最高、利润最丰厚的产业链节点（毛利率 50%–70%）。粉体质量（粒径分布、纯度、相组成、比表面积）直接传导至最终陶瓷制品的微观结构和性能均匀性。

第三层级：成型与烧结（价值链核心中间环节）

将粉体转化为所需形状和密度的坯体，再通过高温烧结实现致密化。这是先进陶瓷产业链"人工最密集"和"设备投资最大"的环节，设备采购（热压炉、气氛炉、流延设备、等静压机）是资本投入最重的部分。中国企业在这一层级已建立较强的制造能力，设备国产化率也在提升（真空炉约 60%–70% 已国产，但高端热压炉和高温高压气氛炉仍主要依赖德国 FCT、日本 Fujitech 的进口设备）。

第四层级：精密加工与金属化

精密机械加工（五轴 CNC 磨削、超精密研磨抛光）和金属化工艺（DBC、AMB、薄膜溅射）将烧结体转化为规格精准、表面功能化的最终零件。这一环节的附加值体现在"精度和功能"的赋予上，而非材料本身。国内精密加工设备（国产五轴陶瓷磨床、超精密研磨机）的技术水平与日本差距约 2–5 年，高端应用仍需进口设备。

第五层级：系统集成与品牌应用方案

先进陶瓷企业的最终竞争力高地，是能否将陶瓷材料深度整合进客户的系统设计中——提供的不是"一块陶瓷基板"，而是"包含热阻优化+应力缓冲结构+金属化线路+可靠性测试报告的功率模块散热解决方案"。这种"方案销售"模式，是日本企业目前最难被追赶的护城河——与中国竞争对手相比，日本企业往往可以提供客户需要的"全套技术指导 + 长期质量背书"，尽管陶瓷件本身的技术差距已在缩小，但"解决方案服务"的差距可能更大、更持久。

中国先进陶瓷产业要真正从"卖材料"升级为"卖方案"，需要在客户技术服务团队（陶瓷材料工程师 + 应用工程师 + 可靠性工程师的复合型团队）的组建和培训上进行大量投入，这往往比技术本身的投入更具挑战性。

4.1　上游：高纯粉体是整链命脉

先进陶瓷产业链的上游是高纯原料粉体。粉体的质量直接决定了最终陶瓷制品的微观结构——过细的粒径导致烧结收缩不均，过粗的粒径导致致密度不足，杂质元素（尤其是碱金属离子）则影响电学性能和高温稳定性。因此，高纯粉体不仅是先进陶瓷的物质起点，也是技术壁垒最高、利润最为丰厚的产业链节点之一。

粉体的关键质量指标：

• 纯度（Purity）：直接影响制品的电学性能（杂质导电影响绝缘强度）和化学稳定性（高温氧化和相变稳定性）。半导体级陶瓷要求纯度通常在 4N（99.99%）以上。
• 粒径分布（Particle Size Distribution, PSD）：D50 是中位粒径，D90/D10 比值（Span）反映分布宽度。窄分布（D90/D10 < 3）有利于均匀堆积和均匀烧结，是高性能陶瓷的前提。
• 比表面积（BET Surface Area）：反映粉体的活性和烧结驱动力，一般要求在 5–20 m²/g 范围内（视材料种类而定）。
• 批次一致性（Lot-to-Lot Consistency）：这是高端陶瓷粉体的终极挑战，要求批次间各项关键参数偏差低于 ±3%–5%，需要稳定的合成工艺和严格的过程控制。

主要粉体品种与供应格局：

氧化铝粉体：拜耳法是大宗产品主流路线（铝土矿 → NaAlO₂ → Al(OH)₃ → α-Al₂O₃），成本低但Na残留高（>100 ppm），难以满足高纯电子级要求。铝醇盐水解法（高纯路线）可将纯度提至 4N 以上，但成本高 3–5 倍。全球高纯氧化铝粉体供应商主要有日本住友化学、德国 Almatis、澳大利亚 Altech Chemicals、法国 Baikowski，国内国瓷材料在 3N 以下等级有较好布局。

氮化铝粉体：铝粉直接氮化法（3Al + N₂ → AlN，1000–1200°C）成本低，但氧含量高（> 1.5 wt%）影响热导率；铝热还原法（Al₂O₃ + C + N₂ → AlN + CO）纯度更高但工艺复杂。日本 Tokuyama 的 AlN 粉体在氧含量（<0.3 wt%）和粒径均匀性方面长期是全球最高标准的设定者。

氮化硅粉体：Si 粉直接氮化（3Si + 2N₂ → Si₃N₄，1150–1350°C）产量大成本低，但 α 相比例偏低（约 70%–85%）；硅亚胺分解法 [Si(NH)₂ → Si₃N₄ + NH₃] 可获得超过 95% α 相含量的高纯粉体，是高性能氮化硅陶瓷的首选原料，主要由日本宇部兴产垄断供应。

氧化锆粉体：化学共沉淀法是主流路线（ZrOCl₂ → Zr(OH)₄ → ZrO₂），通过精确控制共沉淀 pH 值和煅烧温度获得所需稳定化相结构，东曹 TZ 系列是全球基准。

4.2　上游：烧结助剂与添加剂体系

高性能陶瓷的配方中，烧结助剂和添加剂起到关键的微观结构调控作用。例如：

• 氮化硅的液相烧结助剂：以 Y₂O₃ 和 Al₂O₃ 为主要烧结助剂（配方因企业而异），两者在烧结时形成钇铝石榴石（YAG）液相，促进 Si₃N₄ 致密化并驱动 α → β 相转化形成柱状晶互锁结构。助剂用量（一般为 3%–10% 重量比）和粒径对最终性能有决定性影响，各企业配方保密严格。
• 氧化锆的相变稳定剂：Y₂O₃、CeO₂、MgO 的添加量精确控制在 mol% 级别，差 0.1 mol% 可能导致相变温度偏移 50°C，影响使用稳定性。
• 氮化铝的低温液相烧结：纯 AlN 在常压烧结下致密化温度高达 2000°C，通过添加 Y₂O₃、CaO 等助剂可将致密化温度降至 1700–1800°C，同时控制晶界第二相对热导率的影响（晶界玻璃相会显著降低热导率）。

这些细节配方和工艺参数是企业最核心的技术机密，也是"不可模仿"软知识的重要组成部分。即使竞争对手获取了相同的原料粉体，没有几十年的工艺数据积累，也难以复制出性能对等的产品。

4.3　中游：成型工艺

将粉体转化为致密陶瓷零件，需要经历成型和烧结两个关键步骤，任何一个环节出现缺陷，都会传递到最终产品并难以修复。

干压成型（Uniaxial Die Pressing）：最常用、最低成本的成型方式，将喷雾造粒后的颗粒状粉体填充到金属模具中单轴施压（100–500 MPa），适合形状简单、厚度均匀的零件（研磨球坯、衬板、圆片基板）。缺点是存在密度梯度（上下表面致密，中心略疏），对于大尺寸件和要求高一致性的件需要后续等静压补偿。

冷等静压成型（CIP）：将干压坯放入液压容器中，通过液体（水或油）以均匀压力（200–600 MPa）各向同性加压，消除干压的密度梯度。CIP 后坯体密度更均匀，适合大尺寸或形状复杂零件（如大直径氧化铝管），但需后续机械加工到最终尺寸，加工量较大（生坯到成品的尺寸收缩率通常为 15%–20%）。

流延成型（Tape Casting）：将超细粉体（D50 < 0.5 μm）分散于有机溶剂浆料（含粘结剂、增塑剂、分散剂）中，通过刮刀将浆料铸造成厚度 10 μm–1 mm 的薄带，干燥后切割叠压。这是 MLCC 介质层（厚度 1–3 μm）和陶瓷基板（0.1–1 mm）的主流成型方式。流延设备（单刀/双刀流延机）和浆料配方是核心技术，流延带的厚度均匀性（±2%）和孔洞缺陷控制是技术难点，目前高端设备仍以德国和日本为主。

注浆成型（Slip Casting）：将高固含量（50%–70%，体积比）悬浮液注入石膏模具，石膏吸水后悬浮液快速固化成型，适合复杂形状薄壁件（如坩埚、管状件）。缺点是生产效率低，模具吸水量有限，产能受限。

注射成型（Ceramic Injection Molding，CIM）：将粉体与有机热塑性粘结剂（蜡基或聚合物基）混炼均匀，注射成型后脱脂（溶剂脱脂或热脱脂）再烧结，是批量生产复杂形状小尺寸零件（手表壳、手机中框、牙科基台、精密机械零件）的高效方式，但脱脂环节容易产生缺陷，质量控制难度高。

凝胶注模成型（Gelcasting）：将粉体悬浮液中加入有机单体（如丙烯酰胺），注模后在催化剂作用下聚合固化，适合大型复杂形状零件（如导弹天线罩、航天热防护大板）。成型体强度好，可机械加工，是高端结构陶瓷大件的重要成型方式。

3D 打印（陶瓷增材制造）：近年来发展迅速，主要技术路线包括 DLP 光固化（将陶瓷浆料逐层光固化，适合小尺寸精密件）、Binder Jetting（粘结剂喷射成型，效率高，适合结构件）和 FFF（陶瓷长丝熔积，主要用于研究）。3D 打印在个性化定制（牙冠、植入体、光子晶体）和小批量复杂几何件方面具有显著优势，但致密度（一般比传统成型低 1%–3%）和各向异性（打印方向力学性能差异）是制约工程应用的挑战。

4.4　中游：烧结工艺的奥秘

烧结是将成型陶瓷坯体通过高温加热实现致密化的过程，是先进陶瓷制造技术壁垒最高的环节。

常压烧结（Pressureless Sintering）：将坯体在空气、惰性气体或控制气氛中加热至烧结温度，依靠粉体的固相扩散或液相辅助致密化。适合氧化铝（1550–1650°C，可在空气中烧结），是最简单最低成本的烧结方式，但对 Si₃N₄ 和 AlN 需要 N₂ 保护或加压气氛。

热压烧结（Hot Pressing, HP）：在封闭模具中对坯体施加单轴压力（10–50 MPa）同时加热烧结，可获得接近理论密度（>99%）的高密度陶瓷，且烧结温度比常压低 100–200°C，晶粒长大受抑制，力学性能更优。缺点是只能生产圆形或方形的简单几何件，产量低，单台热压炉产能有限，成本是常压烧结的 5–10 倍。热压炉是 AlN 基板和高端 Si₃N₄ 的主要制备设备，单台热压炉（行程 1000 mm，压力 1000 kN）价格超过 1500–2000 万元人民币。

热等静压（Hot Isostatic Pressing, HIP）：在高温（1200–1900°C）下施加各向同性气体压力（100–200 MPa），可将已近似致密（相对密度 > 95%）的预烧结体进一步致密至 >99.9% 理论密度，彻底消除气孔。HIP 是获得最高性能陶瓷（航空级 Si₃N₄、高可靠医疗氧化锆）的终极手段，但设备造价高（单台 3000–5000 万元），处理周期长（8–16 小时/次），产能极为有限，主要用于高附加值、小批量的高端零件。

放电等离子烧结（Spark Plasma Sintering, SPS / Flash Assisted Sintering, FAST）：通过直流脉冲电流在粉体颗粒间产生局域高温（"等离子"效应），以极快的加热速率（50–500°C/min，而传统烧结约 5–10°C/min）在数分钟内完成烧结（传统需要数小时），晶粒长大被极度抑制，可制备出纳米晶或超细晶陶瓷，获得常规烧结无法实现的超高力学性能。SPS 是当前先进陶瓷研发领域最活跃的新型烧结技术，在高熵陶瓷、透明陶瓷和纳米复合陶瓷方面展示了巨大潜力。

气氛烧结：AlN 和 Si₃N₄ 必须在严格控制的 N₂（氮气）保护或加压 N₂ 气氛中烧结——AlN 在含氧气氛中极易氧化形成 Al₂O₃ 表面层，导致热导率显著下降；Si₃N₄ 在 1800°C 以上开始分解（Si₃N₄ → Si + N₂），需要加压 N₂（0.1–10 MPa）抑制分解。这要求烧结炉具备超高温（> 1800°C）+ 高压 N₂（>5 MPa）的综合能力，是高端气氛烧结炉（如德国 FCT Systeme、日本 Fujitech 产品）的核心技术指标，单台造价 500–1500 万元。

4.5　下游：精密加工

烧结后的陶瓷坯体尺寸和形状与最终要求仍有较大偏差（烧结收缩率 15%–25%，表面粗糙度 Ra 约 1–10 μm），需要通过精密加工实现最终规格。陶瓷材料的超高硬度（莫氏 9–9.5）使得金属刀具完全无效，只有金刚石（自然界最硬物质，莫氏 10）才能有效加工陶瓷，这决定了陶瓷加工成本是金属加工的 5–15 倍，并要求专业化的设备和工艺。

金刚石磨削：以金刚石砂轮（电镀或烧结结合剂）进行平面磨削、外圆磨削、内孔磨削，是陶瓷加工的主流手段。砂轮的金刚石粒度（粗磨 D151 → 精磨 D25 → 超精磨 D7），进给量、冷却液等参数需要精细匹配陶瓷材料特性，否则极易产生表面微裂纹，影响产品可靠性。国产数控磨床（桂林精工、江西杰克等）在功率和精度上与日本 OKAMOTO、德国 Blohm 仍有差距，高端陶瓷精密磨削设备仍高度依赖进口。

超精密研磨与抛光：光纤插芯（ZrO₂）、蓝宝石晶圆、氧化锆手表盖板等产品对表面质量要求达到光学级——表面粗糙度 Ra < 1 nm、平面度 < 0.5 μm。这需要多道研磨抛光（粗研 → 精研 → 抛光），抛光液（胶体 SiO₂、CeO₂）和抛光盘（锡、铸铁、复合材料）的选择对最终表面质量有决定性影响。国内研磨抛光设备企业（无锡中微晨光等）正在追赶，但在精度稳定性和批量一致性上与日本 SPEEDFAM 等公司仍有差距。

激光切割与钻孔：高功率紫外（UV）或超快激光（皮秒、飞秒）可实现陶瓷薄板的精密切割（AlN/Al₂O₃ 基板分割）和微孔加工（多层陶瓷基板通孔 Via，直径可达 50 μm），热影响区极小（飞秒激光几乎无热影响区），切割精度可达 ±10 μm。国产激光设备在陶瓷切割应用方面已有较强竞争力（大族激光、创鑫激光等）。

水刀切割：超高压水射流（300–400 MPa）+ 磨料（SiO₂、Al₂O₃ 粉末），无热影响区，适合厚壁复杂形状件的切割，但尺寸精度（±0.2 mm）不及激光切割，主要用于大尺寸陶瓷件的粗切。

4.6　检测与认证配套体系

先进陶瓷产品的质量控制需要严格的检测手段支撑：

• 力学性能：三点弯曲强度测试（依照国家标准对应的 ISO 14704 规范）、断裂韧性（压痕法、Single Edge Notched Beam 法）、维氏硬度（微米压入）。
• 热学性能：热导率（激光闪射法，最高测量温度 1600°C）、热膨胀系数（热膨胀仪，±0.01 × 10⁻⁶/K 精度）、热稳定性（急冷急热循环测试）。
• 电学性能：绝缘强度（工频电压 > 10 kV/mm 施加 1 min）、介电常数和损耗因数（LCR 表，1 kHz–1 GHz 宽频测量）、体积电阻率（高阻计，10⁸–10¹⁵ Ω·cm 量程）。
• 微观结构：扫描电子显微镜（SEM）分析晶粒尺寸和晶界相，能谱仪（EDS）分析元素分布，X 射线衍射（XRD）分析晶相组成（α/β 相比例）。
• 表面/尺寸精度：三坐标测量机（CMM）、激光干涉仪、白光干涉轮廓仪（Ra/Rz 粗糙度）。

4.6b　质量管理体系与认证要求

先进陶瓷产品的质量管理体系，是企业进入不同下游市场的准入"门槛证书"。各主要应用领域对应的认证体系如下：

半导体行业：SEMI 国际标准（F47 - 电压骤降免疫性测试、M76 - 清洁室环境下的陶瓷材料清洁度规范），以及各半导体厂的内部质量体系（台积电的 TSMC QSA、三星的 SAMSUNG SQM、英特尔的 INTEL QSS）。进入半导体供应链需要首先通过设备商（Lam Research、AMAT、TEL、ASML）的 A 类供应商认证，周期通常长达 24–36 个月，期间需要提供数百个批次的性能数据、详尽的工艺记录（SPC 统计过程控制报告）和现场审核（工厂 QA 审计）。

汽车行业：IATF 16949（国际汽车任务组汽车质量管理体系），VDA 6.3（德国汽车工业过程审核标准），以及整车厂的内部标准（比亚迪 BQCS、大众 VW-01000、宝马 Q-01）。车规认证的特殊之处在于 APQP（高级产品质量策划）流程——新供应商需要提交完整的 DFMEA（设计失效模式分析）、PFMEA（过程失效模式分析）和 Control Plan（控制计划），证明自己对产品所有潜在失效模式的理解和管控能力。

医疗器械：ISO 13485（医疗器械质量管理体系），各国监管机构的医疗器械注册（FDA 510(k) / PMA、欧盟 MDR CE 认证、中国药监局 NMPA 注册）。医疗陶瓷还须满足 ISO 6474（氧化铝陶瓷植入物）、ISO 13356（氧化锆陶瓷植入物）的材料规范要求，并提供长期体外浸泡测试（模拟体液 37°C 浸泡 > 10 年的性能稳定性）和临床数据（骨科植入物通常需要 2–5 年临床随访数据）。

航空航天：AS9100（航空航天质量管理体系），NADCAP（美国特殊工艺认证，涵盖陶瓷热处理、NDI 无损检测），适航当局的技术批准（FAA PMA / EASA DOA），以及军用标准（MIL-STD）的相关规范。

军工（中国）：GJB 9001（中国军用航空质量管理体系）、武器装备质量管理体系认证，以及针对特定武器系统的保密生产资质（涉密项目）。国内军工先进陶瓷供应商（中材高新、宁波宁利等具有军品资质的企业）的进入壁垒，除技术能力外，保密资质审查（需通过国家保密局和军队相关部门审核）是不可逾越的门槛。

4.7　产业链的数字化转型

先进陶瓷制造正在加速拥抱工业数字化技术，这是应对"批次不稳定性"这一长期顽疾的新型解决方案：

材料数据库建设：日本京瓷、TDK 等领先企业建立了覆盖数十年、数百万个实验数据点的材料-工艺-性能关联数据库，这是其能够快速响应客户定制需求（"要求 ε_r = 45 ± 0.5，τ_f = 0 ± 2 ppm/°C 的介质陶瓷，交期 6 周"）的核心能力。国内企业正在建立类似的材料数据库，但数据积累年限和覆盖深度仍相差 20–30 年。

机器学习辅助配方优化：陶瓷配方优化传统上依赖"经验试错 + 正交实验"，实验周期长（一次烧结 + 性能测试约需 3–5 天），导致新配方开发极为缓慢。机器学习方法（贝叶斯优化、图神经网络预测材料性能）的引入，使得配方优化实验次数可减少 50%–70%，大幅缩短新产品开发周期。中国高校（南京大学材料学院、上海交通大学）与三环集团、国瓷材料等已启动"AI + 陶瓷配方优化"产学研合作项目。

过程控制数字化：烧结炉的温度场实时监控（每炉 50–200 个热电偶数据点）、成型压力的闭环控制、粉体流动性的在线检测，正在从"人工巡检"向"数字孪生 + 自动预警"升级。先进陶瓷高端制造车间的"黑灯工厂"（无人值守全自动）愿景，在技术上已有可行路径，但对初始投资（单条自动化生产线 5000–20000 万元）要求极高。

缺陷检测 AI 化：陶瓷烧结体的内部缺陷（气孔、裂纹、夹杂物）传统上通过超声波 C-Scan 或 X 射线 CT 检测，检测人员目视判读效率低、主观性强。AI 视觉（基于深度学习的缺陷自动识别）和工业 CT 的 AI 后处理，使缺陷检出率提升约 30%，误判率降低约 50%，是高端半导体陶瓷零件（ESC、晶圆传输臂）100% 全检的关键使能技术。

4.8　产业链协同的区域化趋势

受"近岸制造"（Near-shoring）和供应链韧性重建的全球趋势影响，先进陶瓷产业链正出现新的区域化集群趋势：

• 美国：美国《CHIPS 和科学法案》（2022 年通过）拨款 520 亿美元推动半导体国内制造，带动了美国本土半导体陶瓷耗材（聚焦环、ESC、衬底）的需求，推动 CoorsTek 等美国企业在本土扩产；
• 欧盟：《欧洲芯片法案》（2023 年通过）目标将欧洲半导体产能提升至全球 20%（当前约 10%），带动德国（英飞凌、SolarWorld）和荷兰（NXP、ASML）的本土半导体陶瓷配套需求；
• 日本：通过补贴台积电（Japan Advanced Semiconductor Manufacturing，JASM，在熊本建厂）和三星在横滨的先进封装投资，日本半导体陶瓷耗材的本地需求出现回升；
• 印度：印度正积极吸引半导体产业投资（Vedanta-Foxconn 等），未来 5–10 年将逐步成为新兴的先进陶瓷消费市场，但印度本身的先进陶瓷制造能力极为薄弱，主要依赖从日本、中国进口。

4.9　先进陶瓷产业链的碳足迹与可持续发展

随着全球 ESG 投资理念的深化和主要客户（特别是跨国汽车厂商和半导体企业）的碳中和承诺愈加明确，先进陶瓷供应链的环境可持续性正在从"加分项"变为"入场门槛"。

能耗密度对比：先进陶瓷烧结的能耗强度，远高于传统机械零部件制造。以单件 AlN 基板（50mm×50mm，0.63mm 厚）的制造为例，从粉体合成（碳热还原法，需要 1800°C 高温）到成型（流延、切割）到烧结（1750–1800°C，6–12 小时保温），再到金属化（DBC 1075°C 或 AMB 830°C + 真空炉）和精密加工（金刚石磨削、激光切割），全流程能耗约 3–8 kWh/件（视工艺路线和良率而定），而相同体积铝合金散热块的制造能耗约 0.1–0.3 kWh/件，能耗差距达 10–30 倍。

这种高能耗特性，使得先进陶瓷企业面临日益严格的碳排放约束：

• 欧盟碳边境调节机制（CBAM）：2026 年起对高能耗产品（含先进陶瓷在内的关键材料）的欧盟进口征收碳税，中国出口企业若不能提供可信的碳排放数据（碳足迹认证），将面临额外的关税壁垒。国内企业在碳排放核算体系（LCA，生命周期分析；EPD，环境产品声明）的建立上普遍落后于欧日竞争对手 3–5 年。
• 大客户供应链碳核查：比亚迪、宁德时代、台积电等大型客户已陆续要求一级供应商提供 Scope 3 排放数据（即供应商自身排放，属于客户碳排放的组成部分），先进陶瓷企业被要求参与大客户的供应链碳核查，并制定减排路线图（至少 2030 年前实现 Scope 1+2 减排 30%）。

先进陶瓷企业的绿色转型路径：

• 采购绿电（风电、光伏、水电）替代化石燃料供电，直接降低烧结和加工环节的 Scope 2 碳排放；
• 对化学气相沉积（CVD-SiC）工艺的高耗能环节进行热回收改造，将排热二次利用（预热原料气体）；
• 推进工厂屋顶光伏、储能配置，降低在电网高峰时段的用电碳强度；
• 鼓励推广废料回收（研磨废液中的氧化铝、氧化锆粉体回收再利用，降低原矿消耗）。

可持续发展已成为先进陶瓷企业在欧美高端市场竞争中不可忽视的"软性资质"——单纯的价格优势在欧洲市场的吸引力正在被"碳价格"所部分抵消，绿色制造能力将成为 2030 年后先进陶瓷出口欧洲的核心竞争力维度。

---

第五章　下游应用

5.1　半导体制造：技术要求最苛刻的需求端

在所有工业陶瓷的下游应用中，半导体晶圆制造是技术要求最苛刻、产品附加值最高的市场。一台先进的 DUV 光刻机（如 ASML NXT:2100i）或等离子体刻蚀设备（如 Lam Research Vantex）中，涉及陶瓷零部件超过 300 件，价值量约占设备总价的 8%–15%，但一旦陶瓷件性能偏差或供应中断，整台设备的制程稳定性将受到严重影响，对芯片良率产生直接影响。

静电卡盘（Electrostatic Chuck，ESC）

静电卡盘是晶圆在刻蚀、PVD、CVD、ALD 等工艺过程中固定晶圆的关键核心部件。工作原理为：在陶瓷介质层（通常为 AlN 或高纯 Al₂O₃）两侧施加高压直流（Coulomb 型：数百至数千伏）或双极交流（JR 型）电场，通过静电吸附力将硅片（200 mm、300 mm 或 450 mm 晶圆）平整吸附在陶瓷表面，同时通过陶瓷内置的加热/冷却回路控制晶圆温度。

ESC 的技术要求极为苛刻：

• 材质：氮化铝（高导热，温度均匀性要求高）或高纯氧化铝（耐腐蚀性更好），纯度 ≥ 99.7%；
• 平面度：整体 ≤ 2 μm（300 mm 晶圆尺度），局部 ≤ 0.5 μm；
• 温度均匀性：在 -20°C 至 200°C 工作范围内，整片温度偏差 ± 0.5°C；
• 抗等离子体腐蚀寿命：在 F 和 Cl 等离子体下寿命 > 3000 小时（相当于约 100 万个晶圆处理循环）；
• 介质层厚度一致性：影响吸附力均匀性，要求 ±1%。

全球 ESC 市场 2025 年约 19.6 亿美元，日本占全球产能约 97%，主要供应商为日本新光电气（Shinko Electric Industries）、京瓷、美国 Applied Materials（内部供应）。国产 ESC 企业（京科光电、微导纳米等）正在推进，但认证尚未全面突破，国产替代率约 3%–5%，是半导体陶瓷部件国产化率最低的细分。

晶圆载具（Wafer Carrier）

MOCVD（金属有机化学气相沉积）外延生长中，晶圆载具（Carrier/Susceptor）是承载衬底晶圆并将其旋转暴露在反应气流中的陶瓷部件，工作环境极为恶劣：温度 1000–1250°C，同时暴露于 TMGa（三甲基镓）、TMIn（三甲基铟）、NH₃（氨气）等腐蚀性 III-V 族前体气体中。

主流晶圆载具方案为石墨基体 + 化学气相沉积（CVD）SiC 涂层：石墨提供轻量化和高热稳定性基体，CVD-SiC 涂层（厚度 50–150 μm，纯度 > 99.9995%）提供耐腐蚀防护。随着 GaN 外延和 SiC 外延技术的发展，对晶圆载具的温度均匀性要求更高（±1°C / 100 mm），耐腐蚀寿命要求更长（> 500 个生长 run），直接催生了全致密 SiC 载具和 CVD-SiC 涂层石墨载具的技术升级需求。

国瓷材料（山东淄博基地）于 2021 年启动 SiC 晶圆载具研发，2023 年完成与国内 MOCVD 设备商的联合认证，2024 年开始小批量量产供货，成为少数实现商业突破的国产晶圆载具供应商。预计 2026–2027 年随着认证数据积累完善，国产 SiC 晶圆载具市场份额将进一步提升。

等离子体刻蚀腔体陶瓷部件

等离子体刻蚀（Plasma Etching）是半导体制造最核心的工艺步骤之一，刻蚀腔体内部被高能等离子体（射频功率 1–30 kW，压力 5–100 mTorr）充满，等离子体中含有高浓度的氟基（CF₄、CHF₃ 分解产生的 F 自由基）和氯基（Cl₂、BCl₃ 分解产生的 Cl 自由基）腐蚀性活性基团，对腔体内衬、聚焦环（Focus Ring）、顶部电极（Upper Electrode）等陶瓷部件造成持续的腐蚀和溅射侵蚀。

• 聚焦环（Focus Ring）：围绕晶圆外圈的消耗性陶瓷环，引导等离子体均匀分布，材质演进为石英 → 氧化铝 → SiC（先进节点），每套使用 100–300 小时后需更换。全球市场约 10–15 亿美元（消耗品年均），国产替代率约 10%–15%（以石英和普通氧化铝为主）。
• 腔体内衬（Chamber Liner）：高纯氧化铝喷涂内衬或整体烧结内衬，保护金属腔壁免受腐蚀，维持腔内洁净度。

蒸镀坩埚（Evaporation Crucible）

OLED 蒸镀工艺是 OLED 显示面板生产的核心步骤，有机发光材料在高真空（< 10⁻⁶ Pa）环境下从加热的陶瓷坩埚中蒸发，沉积到玻璃基板上形成发光层。陶瓷坩埚（高纯 Al₂O₃ 或 BeO）需要满足：高纯度（< 1 ppm 金属杂质，防止有机材料污染）、高气密性（防止漏气）、优异的抗热震性（快速升降温）和长寿命（尽可能减少频繁换坩埚导致的停产）。OLED 坩埚市场（三星显示、LG Display 是主要需求方）高度依赖日本和德国供应商。

5.2　新能源汽车：功率模块的散热攻坚战

随着电动汽车从 400V 平台快速向 800V 高压快充平台升级，功率模块的设计挑战全面升级。在 800V 平台下，IGBT（绝缘栅双极型晶体管）和 SiC MOSFET 的工作结温需提升至 175°C 以上（原 400V 平台约 125°C–150°C），允许电流密度更高，发热功率密度随之倍增，热管理成为功率模块可靠性的核心命题。

功率模块的散热路径：芯片结温 → 焊层 → 陶瓷基板（最关键散热节点）→ 散热底板（铜或铝）→ 液冷板（冷却水/冷却油）→ 环境。陶瓷基板承担了从芯片到散热底板之间约 70%–80% 的温差，其热导率直接决定了系统整体热阻。

陶瓷基板技术路线对比：

材料	热导率（W/m·K）	断裂韧性（MPa·m^½）	热膨胀系数（×10⁻⁶/K）	主流工艺	适用场景
氧化铝（Al₂O₃）	24–26	3.5	7.2	DBC	工业变频、中低端汽车
氮化铝（AlN）	170–230	2.5–3.5	4.5	DBC/AMB	主流 400V 汽车、LED
氮化硅（Si₃N₄）	80–90	6–8	3.2	AMB	800V 高可靠汽车、军工

氮化硅基板虽然热导率低于 AlN，但其 6–8 MPa·m^½ 的断裂韧性（约为 AlN 的 5 倍）使其在超过 100 万次启停热循环的严苛车规条件下保持无损伤，成为 800V 高压平台功率模块基板的首选技术路线。

市场规模：2025 年全球 IGBT 市场规模约 950 亿元人民币，新能源汽车 IGBT 需求占比约 35%（约 330 亿元）。中国新能源汽车 2025 年产量预计超过 1500 万辆，带动国内功率模块陶瓷基板需求约 20–25 亿元（功率模块平均用量约 1–2 件基板/辆，单件价格 100–500 元不等）。

国产进展：国内企业（赛创电气、中瓷科技、国瓷材料氮化硅基板事业部、方圆海创）推出了符合 AEC-Q200 车规级要求的 AlN 和 Si₃N₄ 基板产品，并与比亚迪、中车时代电气等整车和 IGBT 封装厂展开联合认证。预计 2026 年国产氮化硅基板在车规市场的份额将从当前的不足 15% 提升至 25%–30%。

5.3　国防军工：先进陶瓷的战略需求

防弹装甲陶瓷

陶瓷防弹板以其"超低密度 + 超高硬度"的独特组合，已成为现代单兵防护、军用车辆和飞机防弹系统的核心材料。其防弹机制是：当穿甲弹弹头接触陶瓷面板时，超高硬度的陶瓷将弹头材料"钝化"甚至击碎（碳化钨弹芯被 SiC 击碎），弹头动能大幅衰减后，再由复合纤维背衬（Kevlar、UHMWPE）吸收剩余动能，防止穿透。

主要防弹陶瓷材料的性能对比：

• 碳化硅（SiC）：密度 3.1 g/cm³，硬度 HV 2500，是最主流的防弹板材料，性价比最优；
• 氧化铝（Al₂O₃，99.5%）：密度 3.9 g/cm³，硬度 HV 1800，成本最低，用于低威胁等级防护；
• 硼化硼（B₄C）：密度 2.52 g/cm³（最轻），硬度 HV 3000（最高），防护性能最优，但脆性大（低速冲击下容易非弹道损坏），成本最高，主要用于高端单兵防弹衣插板和直升机防弹板。

中国防弹陶瓷工业体系完整，从 SiC 和 Al₂O₃ 粉体的国内自主供应，到热压烧结成型和无损检测，已形成较为完善的国产化能力。随着新型步战车、无人机防护和警用防弹装备的需求持续增长，国内防弹陶瓷市场保持两位数以上的增速。

红外光学透明陶瓷

透明陶瓷（光学多晶陶瓷）是指通过消除气孔和晶界散射，实现光学透明的致密多晶陶瓷。与单晶（蓝宝石、氟化镁）相比，透明陶瓷可以制备更大尺寸（>200 mm）的窗口，且形状更灵活（可制备球面窗口、圆锥形头罩），特别适合导弹导引头（Missile Seeker Dome）。

主要军用透明陶瓷品种：

• 尖晶石（MgAl₂O₄）：透光范围 0.2–5.5 μm（UV 到中红外），强度高（抗弯强度 > 200 MPa），是导弹窗口的主流材料；
• 硫化锌（ZnS，热等静压后处理）：透光范围 0.4–12 μm（可见到长波红外），是目前唯一同时覆盖可见光和长波红外的透明陶瓷材料；
• 氟化镁（MgF₂）：透光范围 0.12–7.0 μm，主要用于深紫外到中红外，常规应用于高功率激光窗口。

国内海泰新光、科美泰等企业在透明陶瓷领域技术积累较强，但与美国 Raytheon、法国圣戈班、以色列 Elbit 等公司相比，在超大尺寸（>300 mm）产品和高一致性批量供应方面仍有差距。

5.4　医疗器械：精益求精的生命材料

牙科陶瓷

牙科修复是先进陶瓷商业化程度最高的医疗应用。数字化口腔（CADCAM + 口内扫描）的普及，使得氧化锆牙冠的生产效率大幅提升：口腔技师只需在计算机上设计修复体三维形态，数控切削机（铣削机）从预成型氧化锆盘/块中切割出来，经过上色和烧结（回温烧结提高透明度）即可完成修复。

全球牙科陶瓷市场（涵盖氧化锆盘/块、牙科瓷粉、植入体基台等）2024 年规模约 20–25 亿美元，增速约 8%–10%/年，推动力来自老龄化（天然牙损耗增加）和口腔健康意识提升（亚太地区尤为突出）。

中国本土牙科陶瓷品牌（爱尔创科技、中国牙科材料股份）已在国内市场建立了 30%–40% 的份额，其氧化锆盘/块产品的力学性能（抗弯强度 > 1100 MPa）已达到国际主流标准，主要竞争对手是日本 KURARAY NORITAKE、德国 VITA 和美国 3M Lava。

骨科植入物

氧化铝陶瓷股骨头（Al₂O₃ Femoral Head）是人工全髋关节置换中承受磨损最严重部件的优选材料。与超高分子量聚乙烯（UHMWPE）髋臼臼杯配对使用时，氧化铝股骨头的磨损颗粒产生率约为 0.01–0.1 mg/年（是金属-金属配对的 1/100），可显著减少因磨损颗粒引发的骨溶解和假体松动风险。

德国 CeramTec 的 BIOLOX forte（纯 Al₂O₃）和 BIOLOX delta（Al₂O₃/ZrO₂/SrAl₁₂O₁₉ 复合陶瓷）系列是全球骨科陶瓷植入物的标准参照，全球股骨头陶瓷市场约 10–12 亿美元，CeramTec（被京瓷收购）占据约 60%–70% 的份额。国内骨科陶瓷企业（爱康医疗、冠龙节能等）在氧化铝股骨头领域正在推进国产替代，但技术成熟度和临床数据积累与 CeramTec 仍有显著差距。

医学影像

闪烁陶瓷（Scintillator Ceramics）是 CT 探测器的核心感光材料，将 X 射线转化为可见光信号。材料要求：高 X 射线阻止能力（高密度、高 Z 元素）、短余辉（余辉 < 1 ms，避免图像重叠）、高发光效率、高透明度（光子耦合效率）。主流材料为稀土钇铝石榴石（YAG：Ce）、硫氧化钆（Gd₂O₂S：Pr）和钆氧化物（Gd₂O₃：Eu）多晶陶瓷。全球 CT 闪烁体陶瓷市场约 3–5 亿美元，飞利浦、西门子、GE 的 CT 主机均采购自少数几家专业闪烁体供应商（东芝、圣戈班）。国内有部分企业（北京玻璃研究院、中建材蚌埠玻璃工业设计研究院）在小尺寸闪烁体陶瓷方面有研究基础，但工业化程度有限。

5.5　5G 通信：介质陶瓷的精密使命

5G 网络（特别是 Sub-6GHz 频段和未来的毫米波 mmWave 频段）对射频滤波器提出了极为严苛的要求：在特定频率（如 3.5 GHz 频段）精确选通信号，同时对相邻频率实现 -60 dB 以上的强抑制（对应 100 万倍的功率衰减），且在 -40°C 至 + 85°C 的宽温环境下频率漂移 < 1 ppm/°C。

微波介质陶瓷是满足上述要求的关键材料，其核心参数为：

• 介电常数（ε_r）：决定谐振腔的物理尺寸（ε_r 越高，谐振腔越小，有利于小型化）；
• 品质因数（Q × f）：反映介质损耗大小（Q×f 越高，插入损耗越低，信号传输效率越高），高端 5G 滤波器要求 Q×f > 30,000 GHz；
• 温度系数（τ_f）：谐振频率随温度变化的速率，要求 τ_f ≈ 0 ppm/°C（频率不随环境温度漂移）。

主要微波介质陶瓷材料体系包括：BaTi₄O₉ 系（ε_r = 37，高 Q）、Ba₂Ti₉O₂₀ 系（ε_r = 40，低损耗）、ZnTiO₃–BaTiO₃ 系（ε_r = 30–35）、(Zr,Sn)TiO₄ 系（ε_r = 36–40，温度稳定性优异）、Ba(Mg₁/₃Ta₂/₃)O₃ 系（Q×f > 100,000 GHz，是目前损耗最低的材料之一）。

中国是全球 5G 基站最大部署国，截至 2025 年上半年，中国 5G 基站总量已超过 380 万个，每个基站需要 6–24 个介质陶瓷滤波器。国内微波介质陶瓷企业（顺络电子、成都宏明双新、中材电子、彩虹电子）在 Sub-6GHz 频段介质陶瓷上已实现较高比例的国产替代，但在毫米波（mmWave，24–40 GHz）频段所需的超低损耗介质陶瓷（要求 Q×f > 100,000 GHz）方面，日本 TDK、Murata 和 NGK 仍保持明显技术优势。

5.6　锂电池：陶瓷隔膜从进口到主导

锂离子电池的安全隐患核心在于热失控（Thermal Runaway）——当电池过充、短路或机械损伤时，内部温度急剧上升，聚合物隔膜（PE/PP，热闭孔温度 130°C，融化温度 160–180°C）在高温下急剧收缩，导致正负极金属直接接触、大面积内短路、热失控加剧，严重时起火爆炸。

**陶瓷复合隔膜（陶瓷涂覆隔膜，Ceramic Coated Separator, CCS）**的解决思路是：在 PP 或 PE 隔膜两侧涂覆一层厚度约 2–4 μm 的陶瓷纳米颗粒（Al₂O₃ 或勃姆石 AlOOH），使陶瓷层在聚合物收缩时仍能维持隔膜的物理完整性（热收缩率从纯 PE 的 >30% 降至 < 5%），从而大幅推迟热失控的触发时间，给电池管理系统（BMS）争取更多响应时间。

勃姆石（Boehmite，γ-AlOOH）：近年来逐步取代直接 α-Al₂O₃ 成为陶瓷隔膜涂层的主流材料。相比 α-Al₂O₃，勃姆石粒径更细（D50 约 200–500 nm，更容易均匀分散形成涂层）、涂层柔性更好（减少弯曲开裂）、与正极材料的化学兼容性更好，且成本更低。国内勃姆石产业已形成高度集中的格局，主要生产企业（纳力新材料、金汇能、华铝材料）合计占国内约 70% 以上产能，2024 年国产勃姆石在锂电隔膜涂层市场的份额达到约 90%，并开始出口日本、韩国隔膜制造商。

5.7　化工与能源：先进陶瓷的传统阵地

在化工和能源领域，先进陶瓷凭借其优异的耐腐蚀性和耐高温性，已经有数十年的稳定应用历史。这些应用场景虽不如半导体和新能源汽车那般"时髦"，但体量稳定、需求持续，是许多先进陶瓷企业的"现金牛"业务。

机械密封件（Mechanical Seals）：化工泵、压缩机、搅拌反应釜中，旋转轴与固定机座之间的密封是防止有毒有害介质泄漏的关键。碳化硅（SiC）密封环以其耐强酸（盐酸、硫酸、氢氟酸，HF 除外）、耐强碱、耐高温（连续工作至 400°C）、低摩擦系数（与石墨配对时摩擦系数约 0.05–0.10）的卓越性能，成为化工行业机械密封的首选材料。全球化工机械密封件市场约 15–20 亿美元，SiC 密封件约占 40%，中国是全球最大的 SiC 密封件生产国，宁波赛朗、上海化特等企业在国内外市场均有稳定份额，国产化率约 50%–60%（中低端产品 70%–80%，高端精密密封件仍以进口为主）。

工业喷嘴与过滤器：SiC 和 Al₂O₃ 陶瓷喷嘴用于高压水射流切割、喷砂除锈、冷却喷雾，耐磨寿命约是金属喷嘴的 10–50 倍。多孔 SiC 和堇青石（Cordierite，2MgO·2Al₂O₃·5SiO₂）陶瓷过滤器（DPF，柴油颗粒过滤器）用于控制柴油机排放的 PM2.5 颗粒，是国六排放标准以来的强制配置。中国是全球最大的 DPF 生产国，潍坊、洛阳等地的陶瓷蜂窝体企业已形成较强的国产供应能力。

核工业应用：氧化铝（Al₂O₃）和氧化铍（BeO）陶瓷在核反应堆中用作中子慢化剂（BeO）、燃料包壳绝缘层（Al₂O₃）和辐射屏蔽材料，这些应用对陶瓷的辐照稳定性（抗辐射损伤，避免显微结构退化）提出了非常特殊的要求。中国核工业（中核集团、中国广核）的建设加速，带动了核级先进陶瓷的国内需求，相关企业（核工业西南物理研究院、中国建材研究总院）在核级 Al₂O₃ 和特殊陶瓷部件方面有深厚积累。

油气开采：SiC 陶瓷喷嘴（压裂液喷嘴）和 ZrO₂ 陶瓷轴承（泥浆泵轴承）用于石油天然气开采中的钻井、压裂等高磨蚀工况，是油服行业对先进陶瓷的重要需求来源。随着中国致密油气（页岩油气）开发的推进，压裂作业规模持续扩大，SiC 和 ZrO₂ 陶瓷在油服领域的需求保持稳健增长。

5.8　航空航天：极端工况的终极检验场

航空航天是先进陶瓷的"性能验证场"——这里的温度最高、压力最大、环境最恶劣，对材料可靠性的要求也最严苛。

陶瓷基复合材料（CMC，Ceramic Matrix Composites）：以 SiC 纤维增强 SiC 基体（SiC/SiC CMC）为代表，是目前唯一能在 1450°C 以上保持力学性能的非金属结构材料，用于制备航空发动机的热端部件（高压涡轮叶片、燃烧室衬套），使发动机可以提高涡轮进口温度（每提高 100°C，推力约增加 10%），大幅提升发动机效率。CMC 部件的密度约为镍基高温合金的 1/3，同时不需要复杂的内部冷却通道，既减重又简化结构。GE Aviation 已在 GE9X 和 LEAP 发动机中实现了 CMC 部件的大规模应用。中国（航天材料及工艺研究所、中科院过程所）在 SiC/SiC CMC 方面已有工程突破，但在长时间（>10,000 小时飞行循环）耐久性验证方面仍落后于 GE、赛峰（Safran）等国际顶级企业。

热防护系统（TPS）：航天飞行器（载人飞船返回舱、高超声速飞行器气动外形）在再入大气层或高速巡航时，气动加热导致局部温度超过 1800°C。防热陶瓷瓦片（Thermal Protection Tiles）是防止飞行器壳体被烧毁的核心材料，典型材料为低密度氧化铝纤维增强泡沫陶瓷（密度约 0.14–0.35 g/cm³，比同等厚度金属轻 80%–90%）。航天飞机（Space Shuttle）使用的 LI-900 和 FRCI 陶瓷瓦片是这一应用的经典案例，中国的新一代载人飞船（神舟系列升级版）和高超声速飞行器防热系统中，国产防热陶瓷材料（航天科技集团旗下单位）已具备基本能力。

---

第六章　主流玩家盘点

6.1　国瓷材料（300285.SZ）：先进陶瓷的平台旗舰

国瓷材料是中国先进陶瓷产业的上市标杆，2002 年创立于山东淄博，创始团队以打破日本东材（Ferro Electronic Materials）对纳米钛酸钡（BaTiO₃）MLCC 介质粉体垄断为初心，历经二十余年发展，已演变为覆盖电子材料、催化材料、生物医疗材料、半导体材料（战略新赛道）四大业务板块的综合型先进材料平台。

2025 年年报核心数据：

• 营业收入：45.83 亿元（同比增长 13.24%），创历史新高
• 归母净利润：6.10 亿元（同比增长 0.9%），利润增速低于收入增速，反映高研发投入对利润的短期摊薄
• 扣非净利润：6.05 亿元（同比增长 4.25%）
• 经营现金流净额：8.04 亿元（同比增长 6.7%），现金产生能力稳健

核心竞争产品分析：

MLCC 介质粉体（钛酸钡系）：这是国瓷的"起家之本"，也是目前营收体量最大的单一产品线。公司在纳米 BaTiO₃ 粉体的粒径精确控制（D50 约 100–200 nm，D90/D10 < 2.5）、高介电常数配方（ε_r > 3000）和批次一致性方面已达到接近东材（日本 Ferro）的技术水平，在国内 MLCC 厂商（风华高科、三环集团等）的供应链中占有重要位置。AI 服务器爆发带来车规和高端服务器 MLCC 需求大幅增长，国瓷的高端粉体（X5R、C0G 级别）进入快速放量阶段，是 2025 年营收快速增长的最重要驱动力。

氧化锆粉体：国内领先，覆盖牙科级（3Y-TZP，用于修复体）、光纤级（高稳定性 TZP，用于插芯）和工业级（YSZ，用于热障涂层）多个品种，部分指标已接近日本东曹 TZ-3YS 水平，实现了牙科氧化锆粉体的进口替代。

催化材料（汽车尾气 + 脱硝）：用于三元催化剂的活性氧化铝（Activated Alumina）和用于柴油机 SCR 脱硝的 γ-Al₂O₃ 载体，国内市场份额持续扩大，海外头部催化剂客户（巴斯夫、优美科等）也已开展合作。

生物医疗材料：氧化锆基台（Zirconia Abutment）和种植体粉体，主要面向欧美高端口腔修复市场，2025 年高端美学产品规模化销售推动营收增长，是利润率最高的业务板块之一。

战略新赛道：半导体晶圆载具（SiC）、固态电池陶瓷电解质粉体（LLZO 系）、氮化硅基板粉体，处于研发到小批量商业化阶段，2025 年合计贡献营收有限，但战略意义重大，是未来 3–5 年的核心增长引擎。

国瓷材料的技术护城河在于"粉体 + 陶瓷 + 金属化"全链路一体化能力——在多数竞争对手只能做其中一两个环节的情况下，国瓷在某些品类上可以提供从粉体合成到金属化成品的全链交付，对客户的粘性远高于单一粉体供应商。

6.2　三环集团（300408.SZ）：电子陶瓷的超级平台

三环集团是中国电子陶瓷领域的绝对龙头，由广东潮州起家，拥有超过 55 年的陶瓷材料积累，是"材料基因 + 垂直一体化"商业模式的最佳实践者。

2025 年年报核心数据：

• 营业收入：90.07 亿元（同比增长 22.13%），超越 90 亿元大关
• 归母净利润：26.18 亿元（同比增长 19.54%）
• 净利润率：约 29%，在制造业中属于极高水平，体现了技术密集型陶瓷业务的盈利能力

三环的核心竞争力：从陶瓷粉体合成、流延成型、共烧、精密加工到封装测试，几乎所有工序均自制，不依赖外部供应商，形成了对竞争对手难以复制的成本和质量双优势。

主要产品线分析：

MLCC 介质陶瓷：2025 年受益于 AI 服务器爆发（每台 HGX H100/B200 服务器搭载 MLCC 数量是普通服务器的 5–8 倍）和新能源汽车电气化，三环高容 MLCC（100μF 以上，用于储能和旁路去耦）进入快速放量期，高端产品营收占比达到 30%，产品矩阵从微型化（01005，即 0.4 mm × 0.2 mm）到高容高压（1000V 以上）全面覆盖。

陶瓷封装插芯（Ferrule）：这是三环"让世界了解中国制造"的起点产品。光纤连接器插芯（SC/FC/LC/APC 型）由氧化锆陶瓷精密研磨制成，内孔直径为 125.0–125.5 μm（与标准单模光纤包层直径 125 μm 匹配），同心度误差 ≤ 0.3 μm，表面粗糙度 Ra < 10 nm。三环在这一细分领域的全球市占率约 50%–60%，数据中心建设热潮（AI 算力基础设施、5G 基站）带动光纤连接需求持续高增长，陶瓷插芯年需求量在全球范围内超过 10 亿件，三环是无可争议的全球第一。

陶瓷封装基座（Ceramic Packages）：半导体封装用多层共烧氧化铝（HTCC/LTCC）外壳，提供气密封装保护激光器、光探测器、MEMS 传感器等敏感芯片，工作寿命通常要求 > 20 年（军工和航天应用），对气密性（He 泄漏率 < 1×10⁻⁹ cc/sec）、热膨胀匹配和环境可靠性的要求极为苛刻。三环在这一领域是国内的主要供应商，并持续向半导体封装高端基座（硅光子、高速激光器）延伸。

SOFC 固态电解质隔膜：固体氧化物燃料电池（SOFC）的核心部件，三环是国内少数具备量产能力的 SOFC 陶瓷电解质隔膜片供应商，随着氢能和分布式发电产业的发展，这一业务有望成为未来的新增长极。

6.3　火炬电子（600116.SH）：军工 MLCC 专家

火炬电子专注于高可靠性 MLCC（军用、航空航天、医疗级别）和片式多层陶瓷滤波器，是中国军工电子元件领域的核心供应商。其产品与消费电子 MLCC 的本质区别在于：军工 MLCC 要求在 -55°C 至 +125°C（宽温），以及高振动、高辐射、高冲击的极端环境下保持性能稳定，合格率要求 PPB 级（十亿分之一），远高于消费电子的 PPM 级（百万分之一）。这种极端可靠性要求对应着数倍于消费电子 MLCC 的售价和显著更高的利润率。2025 年火炬电子营收约 15 亿元，净利润率约 20%，是陶瓷电子元件中毛利率最高的商业模式之一。

6.4　瑞泰科技（002066.SZ）：工业耐火陶瓷的全国领导者

瑞泰科技专注于工业窑炉（玻璃窑、陶瓷辊道窑、焦化炉）和石化反应器用耐火陶瓷，产品覆盖刚玉砖（Al₂O₃ > 90%）、硅砖、莫来石砖、碳化硅质耐火材料、不定形耐火材料（浇注料、涂抹料）等全系列产品。2024 年营收约 30 亿元，是国内玻璃窑用耐火材料市场的领头羊，国内市占率约 25%–30%。随着国内光伏玻璃（组件封装）和浮法玻璃（汽车玻璃）产能的持续扩张，工业窑炉耐火材料需求保持稳健增长。

6.5　中材高新（SINOMA Advanced Materials）

隶属中国建材集团旗下，是国内为数不多能覆盖多个高端先进陶瓷品种的大型综合性企业。核心产品包括：氮化硅轴承球（高铁、航空主轴承）、碳化硅机械密封件（化工、核电）、高纯氧化铝陶瓷（半导体）、氮化铝陶瓷（功率电子）、防弹陶瓷（军工）。中材高新是国家先进陶瓷"国家队"的代表性企业，在若干军工项目中承担不可替代的战略供应角色。

6.6　赛创电气

深耕氮化铝（AlN）陶瓷基板的代表性民营企业，主要客户为 IGBT 模块封装厂（中车时代电气、斯达半导体、宏微科技等）和车载电源企业，产品覆盖 DBC AlN、AMB AlN 和 AMB Si₃N₄ 三条技术路线，已通过多家知名功率模块封装厂的供应商认证，是国内 AlN 基板进口替代的核心推手之一。

6.7　江苏耀宁（Yaoling）

专注于精密氮化硅陶瓷球，是国内高端轴承球的重要供应商，在精密机床（德玛吉 DMG、马扎克 Mazak 国产化替代）和半导体设备轴承领域具有较高市场认可度，持续推进 G5 精度氮化硅球的国产化量产，是国内氮化硅精密球细分市场的领军企业之一。

6.8　福建赛特新材

专注于氮化铝（AlN）粉体的合成与量产，是国内少数具备向外销售高纯 AlN 粉体（氧含量 < 0.8 wt%，批量供货）能力的企业，是国内 AlN 基板产业链向上游粉体自主化突破的重要节点。

6.9　国际阵营：持续引领高端

京瓷（Kyocera，日本）：全球最综合的先进陶瓷企业，2025 年全球营收超过 140 亿美元，2023 年完成对德国 CeramTec 的收购，全面制霸电子陶瓷 + 生物医疗陶瓷两大高端市场。

日本碍子（NGK，日本）：蜂窝陶瓷全球第一，SOFC 固态电解质重要供应商，2025 年营收约 4200 亿日元，长期稳健增长。

CoorsTek（美国）：全球最大专注型技术陶瓷企业，50+ 全球基地，2025 年专注于半导体、国防、能源高端定制化陶瓷，新推出高频电子陶瓷基板产品线。

Saint-Gobain（法国）：年营收超 500 亿欧元，工业陶瓷纤维 + 高温陶瓷 + 磨料磨具的欧洲绝对领导者。

Morgan Advanced Materials（英国）：特种石墨 + 精密陶瓷密封件，化工和航空航天领域不可替代。

Maruwa（日本）：氮化铝基板精密匠人，顶端导热性能（>220 W/(m·K)）长期行业标杆，2024 年营收约 750 亿日元。

6.10　新兴本土企业的崛起观察

除上述主要上市公司外，一批近年涌现的技术型初创企业正在局部细分方向展示出突破性潜力：

苏州众芯联科技：专注于半导体级氧化铝静电卡盘，成立于 2021 年，2023 年完成 Pre-A 轮融资（据报道投资机构包括半导体产业专项基金），在氧化铝介质层精密控制和温度均匀性方面取得了阶段性验证数据，正处于客户认证关键阶段。

珠海鼎泰芯源：专注于 SiC 陶瓷刻蚀部件（聚焦环、腔体内衬），2022 年成立，2024 年获中芯聚源、华芯投资入股。其 CVD-SiC 涂层工艺已经过中微公司（AMEC）Primo nanova 刻蚀机的配套验证，是目前国产 SiC 刻蚀陶瓷部件中商业化程度较高的新兴企业之一。

宁波晶鳞电子科技：专注于氮化硅精密轴承球，拥有独特的"气压烧结 + 超精密研磨"工艺路线，在 G5 级氮化硅球（真圆度 ≤ 0.13 μm）方面已进入国内高端机床主轴轴承供应商评估阶段，是国内距离 G5 量产最近的新兴企业之一。

成都超纯电气科技：专注于氮化铝 AMB 基板，2020 年创立，已与四川省内多家汽车功率模块封装企业（宏微科技西南厂、四川英杰电气）合作，在 170 W/(m·K) 热导率 AlN AMB 基板上完成了初步车规可靠性验证，是西南地区最具代表性的 AlN 基板初创企业。

这些新兴企业共同的特征是：技术团队普遍有日本企业工作背景（包括归国华人工程师）或国内顶级高校博士团队，融资背景清晰（半导体产业链专项投资机构为主），专注单一细分方向（而非广撒网），客户验证进展扎实。与 2015–2020 年那一批追逐太阳能、锂电、LED 风口的陶瓷企业相比，这批新兴企业的选题更精准、团队更专业、路径更清晰，是先进陶瓷国产化力量的重要新生力量。

6.11　竞争格局矩阵：中日欧美的赛道分布

不同细分方向上，中国、日本、欧美企业之间的竞争格局差异极为显著。以下矩阵从"技术领先方"和"中国现状"两个维度梳理核心赛道的竞争地形：

赛道	全球技术领先方	中国现有优势	中国核心差距	差距弥合预期
MLCC 介质粉体	日本（东材、TDK）	国瓷已接近国际一线	最高端 C0G/X8R 批次一致性	2026–2027 年基本追平
光纤陶瓷插芯	中国（三环）全球第一	50%–60% 全球份额	无实质性技术差距	已完成，持续领跑
5G 微波介质陶瓷	日本（TDK、Murata）	Sub-6G 段有竞争力	毫米波超低损耗材料	2028–2030 年局部突破
AlN 功率基板	日本（Maruwa、Kyocera）	赛创、中瓷已量产	250°C 以上极端条件可靠性	2026–2027 年差距快速缩小
Si₃N₄ 功率基板	日本（东芝）+ 德国（Rogers）	国瓷、方圆海创启动量产	AMB 钎焊一致性+粉体	2027–2028 年
氮化硅轴承球 G5	日本（NSK）+ 圣戈班（法）	宁波晶鳞、耀宁在追赶	精密研磨 G5 良率	2028 年前后
静电卡盘（ESC）	日本（Kyocera、Coorstek 日本）	众芯联、至纯科技启动	介质层精密多层共烧	2028–2030 年
CVD-SiC 刻蚀部件	美国（Applied Materials 子）+ 日本	鼎泰芯源量产初步突破	高纯 SiC 大尺寸均匀性	2026–2027 年阶段突破
透明陶瓷（YAG 激光）	日本（住友电工）+ 美国（ClearCeramics）	上硅所研究级别突破	大尺寸（>150mm）量产	2030 年前后
骨科陶瓷（BIOLOX 系）	德国 CeramTec（现京瓷）	国内有初步研究	临床数据（15–20 年）	结构性壁垒，2035 年以后

从上述矩阵可以清楚地看出，中国先进陶瓷的战略突破路径是：在功能电子陶瓷（插芯、MLCC 粉体）已拿下全球份额后，以新能源（AlN/Si₃N₄ 基板）为下一个主战场，以半导体陶瓷（ESC、晶圆载具、CVD-SiC 刻蚀件）为中长期攻关目标，将生物医疗陶瓷列为超长周期战略储备。这一路径与国家政策优先级、资本配置重心和技术成熟度三者高度一致。

6.12　重点企业研发投入与创新能力对比

研发投入强度（研发费用/营收）是衡量先进陶瓷企业长期竞争力最重要的结构性指标之一。以下是中日头部企业的对比：

企业	2025 年研发投入	研发强度	研发人员占比
国瓷材料	约 3.6 亿元	约 7.9%	~18%
三环集团	约 5.6 亿元	约 6.2%	~15%
火炬电子	约 1.2 亿元	约 8.0%	~20%（军工要求高）
京瓷（全公司）	约 800 亿日元	约 6.5%	~15%
Maruwa	约 35 亿日元	约 4.7%	~12%
TDK（包含陶瓷）	约 1900 亿日元	约 8.8%	~18%

数据来源：各公司年报及公开披露，估算口径不完全统一。

从研发强度来看，国瓷材料（7.9%）、火炬电子（8.0%）与国际领先企业（京瓷 6.5%、TDK 8.8%）的差距并不显著；但在研发方向的精准性和成果转化效率上，日本企业的"精确制导式研发"（集中于少数核心方向、持续数十年迭代）比中国企业更有效。中国企业的研发投入分散化倾向较为明显——在多个方向同时推进研发，导致每个方向的积累深度不够，这是未来研发战略需要重点改进的方面。

---

第七章　国产替代成色与天下工厂数据库洞察

7.1　国产替代的三维度评估框架

在评估工业陶瓷国产替代进展时，一个常见的误区是将"技术可行"等同于"商业可用"，将实验室级别的突破渲染为产业化成功。准确的评估需要区分三个层次：

第一维度——技术可行性：能否生产出性能达标的产品（单批次、小批量）？这是最容易突破也最容易被高估的层次。目前中国企业在绝大多数工业陶瓷品种上已达到"能做出来"的水平。

第二维度——批量稳定性：能否在批量生产中（几十批次、几百批次）持续保持性能一致性（批次间偏差 < 3%）？这是区分真正商业化能力与实验室能力的关键分水岭，也是大多数国产替代产品卡脖子的真实节点。

第三维度——客户认证通过率：能否通过下游客户（特别是半导体巨头、整车厂）严格的供应商认证，并在正式量产交付中保持零投诉？这是商业成功的最终验证，也是时间成本最高的环节（18–36 个月认证周期）。

很多公开报道中的"国产化率"数据，实际上更多反映的是第一维度（技术可行性），而非第三维度（客户认证通过率）。两者之间往往相差 2–5 年的时间跨度。

7.2　细分品类国产化率全景分析

品类	主要进口来源	实际国产化率（估计）	最关键瓶颈	突破时间预判
普通 Al₂O₃（<99%）	中国自主	>90%	无明显瓶颈	已完成
HPA（≥99.99%）	日本、澳大利亚	5%–15%	批次纯度稳定性	2027–2029
ZrO₂ 牙科级	日本东曹	25%–35%	粒径分布一致性	2025–2026 突破中
氮化硅轴承球（G5+）	日本 NSK、圣戈班	15%–20%	精密研磨设备+粉体	2027–2028
氮化硅基板	日本东芝、德国 Rogers	15%–25%	AMB 钎焊工艺	2026–2027
AlN 基板（≥170W）	日本 Maruwa	25%–30%	AlN 粉体+烧结	2025–2026 突破中
SiC 结构件（陶瓷级）	CoorsTek	40%–55%	致密度+大尺寸精度	已基本突破
SiC 晶圆载具	Tokai Carbon	5%–10%	超纯 SiC+CVD 涂层	2026–2028
静电卡盘（ESC）	日本新光电气	3%–5%	介质层精度+温控	2028–2030
MLCC 介质粉体（高端）	日本东材、堺化学	30%–45%	超细粒径一致性	持续提升
5G 介质陶瓷 Sub-6G	日本 TDK/Murata	40%–55%	温度稳定性	已基本突破
蓝宝石衬底 LED 级	中国为主	70%–80%	高端尺寸仍需提升	基本完成
勃姆石（锂电涂层）	中国主导	~90%	无明显瓶颈	已完成

7.3　工厂数据平台数据库的产业洞察

工厂数据平台覆盖中国 480 万家真实在产工厂，其对工业陶瓷领域的结构性分析揭示出若干值得深度解读的产业规律：

工厂地理分布的"三大集群"

第一集群：山东淄博-潍坊走廊

淄博是中国先进陶瓷（特别是氧化铝系电子陶瓷和功能陶瓷）的核心产区，国瓷材料总部即在淄博，围绕其形成的中小型粉体供应商、电子陶瓷零件加工厂多达数百家。淄博的优势在于：铝矾土资源（山西、河南等地矿石入鲁）、技术工人储备（淄博职业学院等院校的陶瓷专业输出）、完整的配套链（烧结炉制造厂、研磨耗材供应商聚集）。潍坊方向延伸，汇聚了大量汽车传感器陶瓷（氧传感器、爆震传感器压电陶瓷）配套工厂，与山东汽车产业高度协同。

工厂数据平台数据库中，山东省工业陶瓷相关工厂（含先进陶瓷和普通结构陶瓷）的注册密度，约是全国平均水平的 3.5 倍，是中国工业陶瓷工厂密度最高的省份。

第二集群：广东潮州-深圳轴线

三环集团（广东潮州基地）是这一集群的绝对核心。潮州的电子陶瓷制造（插芯、封装基座、MLCC 元件）已形成高度垂直整合的本地供应链，上下游企业在地理上高度聚集，信息流和物流成本极低，是"精益制造"模式的典型产区。深圳方向，则汇聚了大量 5G 通信陶瓷（介质滤波器）和电子陶瓷应用端企业，顺络电子在深圳主导着国内 5G 介质陶瓷的规模化生产与封测。

这一集群的最大特色是"陶瓷 + 终端电子制造"的高度协同——客户（华为、中兴、比亚迪）就在 100 公里以内，工程师可以在 24 小时内完成样品确认，是响应速度最快的产区。

第三集群：长三角苏浙皖带

宁波、苏州、南京为核心的长三角集群，偏向于结构陶瓷精密件和半导体配套陶瓷。宁波的氮化硅精密球（耀宁等）、苏州工业园区配套的半导体陶瓷部件（聚焦环、刻蚀腔内衬）、安徽蚌埠的蓝宝石衬底和功能陶瓷（蚌埠中光科技），共同构成了这一集群的特色。长三角集群的粉体主要从山东采购，精密加工是核心能力，下游主要配套苏州工业园、上海张江的半导体企业。

工厂规模结构的"哑铃型"分布

工厂数据平台数据库对工业陶瓷工厂的规模分析显示，行业呈现明显的"哑铃型"分布：年产值 500 万元以下的中小微型工厂（主要生产普通工业氧化铝研磨球、建筑机械耐磨件）占全部工厂数量的约 72%–78%，年产值 5000 万元至 5 亿元的中型规模企业约占 15%–18%，年产值亿元以上的大型头部企业（国瓷、三环等）仅占 3%–5%，但其营收总量占整个先进陶瓷板块的约 55%–65%。

这一结构揭示了中国先进陶瓷行业的核心矛盾：头部技术能力在快速集中，但大量中低端工厂的同质化竞争仍然激烈，行业整体的研发投入强度偏低（大多数中小型陶瓷厂的研发投入占营收比例不足 2%，与国际先进同行的 5%–10% 差距显著）。

新兴品类注册趋势

工厂数据平台数据库的跟踪数据显示，自 2021 年以来，新注册工厂经营范围涉及"氮化硅"的数量，相比 2017–2018 年增长了约 4.2 倍；涉及"氮化铝基板"的增长了约 3.8 倍；涉及"静电卡盘"的增长了约 6.5 倍（基数较小）。与此形成对比的是，涉及"普通氧化铝研磨球"的新工厂注册数量同期下降了约 18%。

这一趋势清晰地映射了产业升级的方向性迁移——大量创业者和投资者正在涌向高端先进陶瓷的新蓝海，尽管实际技术突破和市场转化的速度，仍显著落后于注册数量的增长速度。创业活跃度≠产业成熟度，这一点需要理性看待。高端先进陶瓷的创业成功要素，在于技术的真实积累和客户认证的扎实推进，而非单纯的资本规模和注册数量。

7.4　国产替代路径的关键成功要素

综合产业观察，工厂数据平台研究院认为，先进陶瓷国产替代的成功要素有三：

其一，"粉体自主化"是先决条件。高端陶瓷的一切竞争力根植于原料粉体，如果粉体仍需从日本购买，即使成型和烧结工艺完善，也永远处于受制于人的位置。中国先进陶瓷突破的先行指标，是高纯 AlN 粉体（目标进口依存度从 60% 降至 30% 以下）和高 α 相 Si₃N₄ 粉体的自主稳定供应。

其二，"下游大客户联合认证"是加速器。历史经验表明（以锂电陶瓷隔膜粉体、MLCC 介质粉体国产化为参照），当国内大型头部客户（宁德时代、比亚迪、中芯国际）主动向国产供应商开放技术联合开发和优先认证通道时，国产化速度可比市场自然演化快 2–3 倍。政策推动的"首批次应用补贴"和"国产材料试用专项"正在发挥这一催化剂作用。

其三，"技术人才的持续积累"是护城河。烧结工艺知识的"隐性"属性使得人才是知识的最重要载体——一位在日本企业工作 20 年的氮化铝烧结工程师的身价，在当前国产替代热潮下已达到令人咋舌的水平。国内企业通过归国人才引进、与高校（清华大学材料学院、武汉理工大学、中国矿业大学、北京航空航天大学）深度产学研合作，正在积极构建自己的"人才-工艺"知识壁垒。

7.5　国产化路径的区域竞争：各省市"先进陶瓷"布局分析

先进陶瓷的国产化，已成为多个省市政府的重要产业政策抓手，形成了各具特色的区域竞争格局：

山东省（全国第一梯队）：以淄博为核心，拥有国瓷材料、火炬电子（山东基地）等龙头企业，以及数量众多的配套中小企业。省政府在新材料领域的支持政策较为系统，淄博工业陶瓷的产业集群效应在全国独树一帜。2024 年淄博政府还专门成立了"先进陶瓷产业联盟"，推动集群内企业的合作研发和市场协同。

广东省（第一梯队）：以潮州（三环集团 + 配套企业）和深圳（顺络电子 + 5G 应用）为双核，在电子功能陶瓷（MLCC 元件、陶瓷插芯、5G 介质陶瓷）领域具有明显优势。广东的优势在于强大的下游消费电子和通信产业生态，"陶瓷 + 终端"的协同效应是其他省份难以复制的。

湖南省（快速崛起）：新化县的电子陶瓷产业集群（以磁性材料和一般电子陶瓷为主）已有一定规模，但技术层次整体偏低。省政府雄心勃勃的千亿先进陶瓷规划（2025 年目标 1500 亿元，2030 年 3000 亿元）如果能付诸实施，将显著改变全国的产业布局，但实现路径尚待验证。

江苏省：宁波（氮化硅精密件）、苏州（半导体陶瓷配套）两大节点已形成细分优势，江苏省整体的先进制造业生态（精密机械 + 半导体 + 新能源汽车），为先进陶瓷企业提供了丰富的本地下游客户资源，是先进陶瓷初创企业的理想孵化地。

四川省：成都高新区正在积极吸引先进陶瓷（特别是功率模块陶瓷基板）企业入驻，借助成都汽车产业（沃尔沃、大众、比亚迪西南）和电子信息产业（英特尔成都封测厂、德州仪器成都设计中心）的下游支撑，有望成为先进陶瓷国产替代的新兴据点。

安徽省：蚌埠以蓝宝石衬底（蚌埠中光科技）和功能陶瓷为特色，合肥则依托中国平板显示产业（京东方、维信诺）和汽车产业（比亚迪安徽基地）的下游需求，形成了功能陶瓷和汽车陶瓷部件的区域配套体系。

这种全国性的区域竞争，一方面有利于分散先进陶瓷的产业风险，避免过度集中于少数城市；另一方面，同质化竞争的风险也随之上升——多个省市都在布局氮化铝基板、氮化硅轴承球等热门方向，如果缺乏差异化定位，将导致新一轮的产能过剩。

---

第八章　价格带与商业模式

8.1　工业陶瓷的价格梯度：六个数量级的跨越

工业陶瓷的价格跨度是材料工业中最极端的存在——从普通氧化铝研磨球的 5 元/公斤（大宗工业品），到半导体级静电卡盘的 50 万元/件（精密仪器级），价差超过 6 个数量级。理解这个价格梯度，需要透过价格看产品价值的本质：

第一价格带（<1,000 元/件/公斤）——大宗结构陶瓷

以 75%–95% 氧化铝研磨球、普通氧化铝耐磨内衬、普通莫来石耐火砖为代表。产品高度同质化，技术门槛极低，客户采购决策几乎完全基于价格（每立方米/每公斤），议价权在采购方。国内产能严重过剩，产区（淄博、景德镇、衡阳）之间的价格竞争极为激烈，毛利率约 10%–20%。整个大宗结构陶瓷细分市场在 2026 年正面临进一步产能整合压力。

第二价格带（1,000–50,000 元/件）——工业功能陶瓷与中高端结构陶瓷

以 MLCC 介质粉体（约 500–5,000 元/千克，视等级）、氧化锆光纤插芯（约 5–50 元/件，以亿件规模出货）、5G 介质陶瓷滤波器（约 50–500 元/件）、AlN 基板（约 100–2,000 元/件）为代表。这一价格带的竞争核心从纯价格转向"质量 + 价格 + 交期"的综合竞争，客户认证壁垒开始显现，毛利率约 30%–50%。这也是中国企业最具竞争力、国产化率最显著提升的价格带。

第三价格带（50,000–500,000 元/件/套）——高端定制工业陶瓷

以大功率 IGBT 模块氮化硅基板（约 200–2,000 元/件，但整套功率模块价值数万元）、氮化硅 G5 精度轴承球（约 5,000–50,000 元/件，视尺寸精度）、半导体设备聚焦环（约 10,000–100,000 元/件）为代表。竞争完全基于技术规格和供应商认证，价格谈判空间有限，毛利率约 50%–70%。

第四价格带（>500,000 元/套）——半导体关键陶瓷零部件

以静电卡盘（单件 50,000–500,000 元，视尺寸和工艺）、大尺寸 SiC 晶圆载具（全套约 150,000–300,000 元）、高端陶瓷蒸镀坩埚（约 50,000–200,000 元/套）为代表。市场结构极为集中，进入需要 2–3 年认证，但一旦通过认证，黏性极高，客户极少更换供应商，毛利率 60%–80%。

8.2　三大商业模式的博弈

规模制造型（Volume Manufacturing）

代表：三环集团（光纤插芯、MLCC 元件）、国瓷材料（介质粉体）

逻辑：以规模降本摊薄固定成本，在目标市场建立份额壁垒，通过规模优势推动持续降价使竞争对手无法盈利。成功要件是：高度的工艺标准化、自动化率（减少人力成本）、精益管理（存货周转率高）。这一模式的利润率随时间逐渐压缩（因为竞争者也在降本），需要不断推出更高附加值的新一代产品以维持利润中心向高端转移。

三环集团光纤插芯业务是这一模式的教科书案例：从 2000 年代初以低于日本 1/5 的价格切入市场，逐步将日本厂商挤出中低端，再以技术升级（更高精度等级）向日本企业保守的高端市场渗透，今天已实现全球第一，同时毛利率维持在 40%–50% 以上，是规模制造与高端化并行的完美典范。

定制解决方案型（Custom Solution）

代表：CoorsTek、CeramTec（已被京瓷收购）、中材高新（部分业务）

逻辑：根据客户的特殊使用场景（温度、化学环境、几何形状、精度）定制材料配方、零件形状和表面处理，与客户形成深度技术合作（JDP，联合开发协议），将产品嵌入客户的设计规范（Specification）中，形成难以被替换的"设计锁定"。这一模式利润率高（毛利率 60%+），但销售周期长（18–36 个月），适合技术能力强、工程服务体系完善的企业。

平台材料型（Platform Materials）

代表：国瓷材料（布局氧化锆 + BaTiO₃ + AlN + 氮化硅等多体系）

逻辑：在多个细分陶瓷材料方向建立基础平台能力，依托"粉体 → 素坯 → 烧结体 → 金属化"的一体化链条，向同一客户组合销售多品类材料，提升客户单价和粘性。这一模式对资本实力和战略执行力要求高，要避免资源过度分散，核心是在"多元化布局"和"专注深耕"之间找到平衡。

8.3　价格形成机制与周期性特征

工业陶瓷的价格形成机制，因产品价格带不同而存在显著差异：

• 大宗结构陶瓷：价格与铝矾土、焦炭、天然气等原材料成本高度挂钩，随大宗商品周期波动，呈现明显的季节性（下半年为传统旺季）。

• 电子功能陶瓷：与下游电子产业（MLCC、PCB、光通信）景气度高度相关，呈现"芯片供需周期"特征——2022 年下半年至 2023 年初，MLCC 价格因产能过剩大幅下跌（最高跌幅 40%–50%）；2024–2025 年，AI 服务器需求爆发，高端 MLCC 价格强势反弹，顶端车规 MLCC 甚至出现阶段性供不应求。

• 半导体陶瓷零部件：主要受半导体设备资本开支（CapEx）周期驱动，与全球芯片厂（台积电、三星、Intel）的扩产节奏高度绑定。2024–2026 年受中国本土芯片厂（中芯国际、华虹半导体）持续扩产和国产设备商（中微公司、拓荆科技、北方华创）快速放量双重驱动，进入高景气区间。

8.3b　电商与线上分销渠道的崛起

传统先进陶瓷的分销渠道以直销和代理商为主——由于产品定制化程度高、需要深度技术支持，电商模式在高端品类中难以直接复制。但在中低端结构陶瓷（研磨球、耐磨内衬、普通密封件）和标准化功能陶瓷（通用 MLCC、标准压电片）方面，阿里巴巴 1688、慧聪网等 B2B 平台已成为中小型采购商的重要采购渠道。

"工厂直销"模式的崛起：通过 1688 工厂直供平台，买家可以直接联系淄博、宁波、潮州的先进陶瓷工厂，绕过层层代理商，将采购价压低 20%–40%。这一趋势对中低端陶瓷产品（氧化铝研磨球、普通莫来石耐火砖、通用陶瓷密封环）的价格透明化起到了显著的推动作用，也加速了这些品类的商品化（Commoditization）进程。

高端品类的"技术电商"探索：国瓷材料、三环集团等企业虽然高端产品不适合纯电商销售，但已通过企业官网和天猫企业购等渠道为中小客户提供标准化产品的在线询价和采购服务，部分参数标准化程度较高的产品（如 ZrO₂ 光纤插芯、标准 Al₂O₃ 研磨球）已可在线下单和物流跟踪，为小批量用户提供了便利。

工厂数据平台平台的联接价值：工厂数据平台覆盖的 480 万家在产工厂中，有相当比例是先进陶瓷的潜在采购方——汽车零部件厂（需要陶瓷密封件、传感器陶瓷）、精密机械厂（需要陶瓷切削刀具、氧化锆导向套）、LED 灯具厂（需要蓝宝石衬底、氧化铝散热基板）。这些下游工厂通过工厂数据平台平台搜索先进陶瓷供应商，正在成为中国先进陶瓷线上分销渠道的重要流量入口，对连接长尾中小用户与供应商具有显著的撮合效率优势。

8.4　出口市场与全球化战略

中国先进陶瓷的出口结构，与国内产业层次高度对应：在大宗结构陶瓷（氧化铝研磨球、普通 SiC 密封件、莫来石耐火砖）和部分功能陶瓷（铁氧体磁芯、通用 MLCC 元件）领域，中国是全球最大出口国；在高端先进陶瓷（半导体级 Al₂O₃、AlN 基板、高纯 SiC 烧结件）方面，出口规模极为有限，而进口则庞大。

大宗陶瓷出口：中国每年出口各类工业陶瓷（以普通氧化铝、SiC 研磨介质、铁氧体为主）超过 100 亿元，主要目的地是东南亚（制造业配套）、中东（石化工业耐腐蚀件）和非洲（建材与矿山设备配件）。这些市场的特点是价格敏感、技术要求低，中国产品的成本优势（约为日本同类产品的 1/3–1/5）形成了天然的市场壁垒。

中端功能陶瓷出口：三环集团的光纤陶瓷插芯是迄今中国最成功的先进陶瓷出口产品，每年向全球超过 80 个国家和地区出口，全球市占率 50%–60%。这是中国先进陶瓷企业在全球竞争中实现真正意义上"技术胜出"的少数案例之一——三环的插芯不是以低价取胜，而是以精度（同心度 ≤ 0.3 μm）、批量稳定性和极优的性价比赢得了全球客户。

高端陶瓷出口的未来：国产化率的提升，不仅是满足国内需求，也是向全球市场出口的先决条件。以 AlN 基板为例，中国企业目前的产品在国内市场的部分客户认证已通过，但在出口欧洲（功率电子市场）和日本（LED、激光器）时，仍需克服技术标准差异（IEC vs. 国家标准）和品牌认知的双重障碍。预计 2027–2030 年，随着国内若干先进陶瓷产品技术成熟度提升，中国 AlN 基板和 Si₃N₄ 基板出口欧洲的机会将显著改善，潜力市场包括德国（西门子、英飞凌供应链）和荷兰（NXP Semiconductors）。

---

第九章　典型客户案例

9.1　案例一：SiC 晶圆载具的国产化破局

项目背景与痛点

MOCVD（金属有机化学气相沉积）是 LED 外延片（GaN 基蓝光 LED）和第三代半导体外延层（SiC 和 GaN 功率器件外延）生长的核心设备工艺。在每次外延生长 run（约 45–90 分钟）中，晶圆载具（Wafer Carrier）在 1000–1250°C 高温下旋转，承载数十片 2 英寸或 4 英寸衬底晶圆，同时暴露于 TMGa、TMIn、TMA（三甲基铝）、NH₃ 等高毒性强腐蚀性 III-V 族有机金属前体气体的混合气氛中。

这种极端工况要求晶圆载具必须满足：

• 抗腐蚀性：对 III-V 族气体腐蚀几乎零损耗（否则杂质进入外延层，导致 LED 波长漂移或功率器件漏电流增大）；
• 热均匀性：载具表面温度均匀性 ±1°C（直径 200 mm 范围内），否则晶圆间外延层厚度和组分不均匀，导致批次良率下降；
• 长寿命：单套载具使用寿命 50–100 个 run（每次更换停机约 4–8 小时，是重大产能损失）。

2020 年前，中国所有 MOCVD 晶圆载具几乎 100% 进口自德国 CoorsTek（原 FCM，后并入 CoorsTek）和日本 Tokai Carbon，单套价格 15–30 万元人民币（视规格），且常面临 3–6 个月的交货等待期，是中国 LED 和功率半导体外延产能扩张的重要制约因素。

国产化路径与技术突破

国瓷材料（山东淄博）于 2021 年启动 SiC 晶圆载具研发项目，选择了"石墨基体 + CVD-SiC 涂层"的主流技术路线，重点攻关的技术难点包括：

• 高纯 CVD-SiC 涂层制备：原料气体（MTS，甲基三氯硅烷）纯度要求达到半导体级，涂层厚度均匀性 ±10 μm（50–150 μm 总厚），涂层晶粒尺寸和应力状态控制；
• 石墨基体加工精度：载具基体的平面度（< 100 μm）和各槽位的位置精度（± 50 μm），影响晶圆的均匀加热；
• 高温稳定性验证：在实际 MOCVD 工况（1200°C，NH₃ 气氛，旋转 50+ rpm）下完成不低于 200 个 run 的寿命验证。

经过约 2 年的工艺开发和小试中试，国瓷材料于 2023 年通过与国内某大型 MOCVD 设备商（具体商务信息保密）的联合工程验证，2024 年实现小批量商业化交付。相比进口产品，国产载具价格约低 20%–30%，交货期从 3–6 个月缩短至 4–6 周，寿命验证数据（50–80 个 run）已接近进口水平。

产业意义评估

这一案例的意义超越了国瓷材料自身的商业成功，它标志着中国先进陶瓷企业在半导体制造最苛刻的工况下，首次实现了从纯进口到本土供货的突破。尽管当前国产 SiC 晶圆载具的市场份额仍然有限，但随着国产 MOCVD 设备（中微公司 MOCVD）的加速放量和认证数据的持续积累，预计 2026–2027 年国产载具的市场占有率将出现显著跃升。

9.2　案例二：氮化铝基板支撑 800V 电动汽车功率模块突破

技术升级的动因

2023–2025 年，中国新能源汽车向 800V 高压快充平台的升级显著提速，代表车型包括比亚迪汉 EV 高性能版（800V，峰值充电功率 120 kW）、宝马 i7（800V）、保时捷 Taycan（800V）等。在 800V 平台下，主驱逆变器的 IGBT 或 SiC MOSFET 功率密度大幅提升，单个功率模块在峰值工况下的热流密度可超过 500 W/cm²，而传统 400V 平台约为 200–300 W/cm²。

这一变化要求功率模块陶瓷基板必须同时具备：

• 热导率 > 150 W/(m·K)（优先 170 W/(m·K) 以上，AlN 水平）；
• 热循环可靠性：在 -40°C 至 +175°C 的温度范围内，经历 1,000,000 次以上热循环不出现界面分层；
• 耐高压绝缘：工作电压 800V 以上，介质承压 > 3000V（安全裕量）。

氧化铝（Al₂O₃ DBC）的热导率仅 24 W/(m·K），已明确无法满足；氮化铝（AlN DBC/AMB）热导率 170–230 W/(m·K) 满足导热需求，但断裂韧性仅 2.5–3.5 MPa·m^½，在超高热循环次数下存在界面焊层开裂风险；氮化硅（Si₃N₄ AMB）热导率约 80–90 W/(m·K) 略低于 AlN，但断裂韧性高达 6–8 MPa·m^½，可承受百万次热循环不开裂，综合可靠性最优。

国产方案的落地

国内赛创电气（AlN AMB 基板）和国瓷材料氮化硅基板业务部（Si₃N₄ AMB 基板）在这一时间窗口内推出了量产化产品：

• 赛创电气的 AlN AMB 基板：170 W/(m·K) 热导率，铜层厚度 300 μm（AMB 工艺），已通过中车时代电气和斯达半导体的供应商认证，2024 年起批量供货，是目前国内 AlN AMB 基板商业化程度最高的企业之一。
• 国瓷材料氮化硅基板：Si₃N₄ AMB，热导率 85 W/(m·K），断裂韧性 7.2 MPa·m^½，通过了 1000 次 -40°C 至 175°C 热循环测试（无分层），2025 年开始向比亚迪半导体供应商体系导入认证，预计 2026 年实现量产进入。

产业链联动效应

功率模块基板的国产化并非孤立事件，它触发了上下游的连锁国产化反应：

• 上游：对高纯 AlN 粉体（氧含量 < 0.8 wt%）和高 α 相 Si₃N₄ 粉体的国产需求急剧增长，推动福建赛特新材、宁波宁利等粉体企业加大产能投入；
• 工艺：AMB（活性金属钎焊）所需的 Ag-Cu-Ti 活性焊膏（目前主要进口自日本 Tanaka 和德国 Morgan）开始有国内企业尝试开发；
• 下游：IGBT 封装厂的本土化认证直接推动了功率模块成本的显著下降，为中国新能源汽车的性价比优势提供了新的材料维度支撑。

9.3　案例三：锂电陶瓷隔膜涂层的全链条国产化

市场演变的三个阶段

阶段一（2017–2020 年）：依赖进口

动力电池向"高安全性"迭代的需求，催生了陶瓷复合隔膜的快速增长，但所需的 α-Al₂O₃ 纳米粉体（D50 约 400–600 nm，D99 < 1 μm，α 相 ≥ 99.5%）大量依赖进口（日本住友化学 AKP 系列、德国 Almatis），国内虽有生产但关键的粒径分布一致性（D99/D50 < 2.5）未能稳定达标，导入大客户（LG、宁德时代）受阻。

阶段二（2021–2023 年）：勃姆石路线崛起

以纳力新材料（河南）、金汇能（山东）为代表的勃姆石企业，通过持续的产品迭代攻克了粒径控制难题，将 D50 稳定在 200–500 nm（最细批次 D50 < 150 nm），D99 控制在 1 μm 以内，批次间偏差 < 5%，全面达到宁德时代和比亚迪的技术认证标准。同期，勃姆石相比 α-Al₂O₃ 在涂布应用上表现出更好的分散性和粘结性，进一步强化了国产勃姆石方案对进口 α-Al₂O₃ 的替代优势。

阶段三（2024–2026 年）：全面主导

国内勃姆石产能从 2020 年的约 5,000 吨/年爆发式扩张至 2025 年超过 80,000 吨/年，年均增速超过 70%，产能过剩已开始显现。单价从 2020 年的约 50 元/kg 下降至 2025 年的约 12–18 元/kg，陶瓷隔膜粉体国产化率达到约 90%，并开始出口日本、韩国等市场（SKI、Asahi Kasei 已采购中国勃姆石）。

案例的普遍性启示

锂电陶瓷隔膜涂层粉体的完整国产化历程，为先进陶瓷其他品类的国产化提供了若干普遍性启示：

一是，下游客户主动参与是最强加速器。宁德时代和比亚迪的技术团队主动与国产勃姆石供应商合作开发定制规格，将认证周期从行业平均 18–24 个月压缩至 8–12 个月。

二是，产品标准对齐是准入前提。国产勃姆石的成功，关键是参照并最终对齐了日本住友化学的产品规格标准（并非简单"模仿"，而是通过自研达到同等指标），使客户能够"无缝切换"，最小化认证风险。

三是，规模效应是良性循环的触发器。宁德时代的大规模采购（2023 年单一厂商年采购量超过 10,000 吨）为国产厂商提供了大幅降本的规模基础，降本进一步吸引更多客户，形成正向循环。

9.4　案例四：5G 介质陶瓷滤波器的规模化国产突破

背景：5G 建设的海量需求

中国 5G 基站建设的超高速推进，创造了全球规模最大的微波介质陶瓷需求市场。2019–2025 年，中国累计建成 5G 基站超过 380 万个（2025 年上半年），按每个基站平均需要 10–15 个介质陶瓷滤波器计算，仅中国 5G 建设就创造了超过 4000 万件的介质陶瓷滤波器需求，这相当于全球 5G 建设之前年度介质陶瓷产量的数十倍。

产品技术要求

Sub-6GHz 频段（主要是 2.6 GHz、3.5 GHz、4.9 GHz）5G 滤波器所用介质陶瓷的关键规格：

• 介电常数（ε_r）：20–46（越高谐振腔体积越小，可实现滤波器小型化）；
• Q 因子（Q×f）：> 10,000 GHz（低损耗，保证信号传输效率）；
• 温度频率系数（τ_f）：0 ± 5 ppm/°C（基站温度范围 -40°C 至 +85°C，频率不应漂移）；
• 尺寸精度：谐振腔加工精度 ± 0.05 mm（影响谐振频率）。

国产化突破历程

2014–2018 年，Sub-6GHz 介质陶瓷材料的主流配方（BaTi₄O₉ 系、ZnTiO₃–BaTiO₃ 系）在国内已经有大量研究积累，深圳顺络电子、成都宏明双新、中材电子材料等企业基于自研配方推出了性能达标的国产介质陶瓷。

2019 年 5G 商用启动后，需求爆发式增长，国内介质陶瓷企业产能快速扩张，良率提升，批量供货能力大幅增强。至 2022 年，国内 Sub-6GHz 介质陶瓷在国产 5G 基站（华为、中兴、爱立信中国工厂）的供应率已超过 50%，主要竞争对手（日本 TDK 的 PE 系列、村田的 D 系列介质陶瓷）在中国市场份额逐步萎缩。

效果评估与未来挑战

Sub-6GHz 频段的国产化可视为基本成功，但毫米波（mmWave，24–40 GHz）5G 滤波器的材料要求更为苛刻（Q×f 要求 > 50,000 GHz，尺寸精度 ± 0.01 mm），现有国产介质陶瓷在这一频段的性能指标仍落后于日本 TDK、村田和韩国 KMT 的顶端产品。中国 5G mmWave 建设（目前主要在高铁、机场等特定场景）尚未大规模铺开，留给国内企业追赶的技术窗口期约 2–3 年。

9.5　案例五：氧化锆手机背板从蜂鸟到白驹

消费电子的高端材料竞争

2016 年，苹果公司在 Apple Watch 上率先引入氧化锆陶瓷（ZrO₂）中框，彻底引发了高端智能手机对陶瓷背板的需求浪潮。此后，小米（Mi 6 陶瓷版）、三星（Galaxy S9 陶瓷版）、华为（Mate 20 Pro）相继推出陶瓷版旗舰手机，将氧化锆陶瓷背板定位为"最高端材质"的象征。

国内供应链的快速响应

中国消费电子供应链以极快的速度响应了这一需求。以苹果 Apple Watch 陶瓷款为例，其氧化锆中框（注射成型 + 热等静压处理 + 五轴 CNC 精密加工）最初完全由日本 Kyocera 供应，但在 2017–2019 年间，国内供应商（比亚迪精密制造、蓝思科技、国瓷材料旗下企业）通过引进 CIM（陶瓷注射成型）设备和日本技术人员，成功切入苹果 Apple Watch 陶瓷件供应链，并逐步扩大份额。

氧化锆陶瓷手机背板的技术挑战

手机背板对氧化锆的特殊要求：

• 光学半透明：高透光率 ZrO₂（透光率 > 40%，用于部分高端款"月光白"配色）要求晶粒尺寸控制在 300–500 nm（过大则散射增强，透光率下降）；
• 高韧性：手机背板需要在 1 米高度跌落测试中不开裂，要求断裂韧性 > 6 MPa·m^½；
• 精密尺寸：手机背板边缘圆角（R 角约 3–5 mm），需要五轴 CNC 陶瓷磨削，加工公差 ± 0.05 mm。

国内供应商在这些指标上已基本达标，但在"冰感"（触觉凉感，来自高热导率的陶瓷）、"光洁如镜"（表面粗糙度 Ra < 1 nm）和"一致性"（同一批次 500 件内颜色偏差 ΔE < 0.5）等感官品质方面，与顶端日本供应商仍有微小但可被消费者感知到的差距。

---

第十章　投融资与并购

10.1　行业投融资格局概述

中国先进陶瓷行业的投融资热度，呈现出与半导体、新能源电池等"超级赛道"不同的特征：总体规模偏小（全年融资总额远低于 10 亿元量级，而新能源赛道单笔融资动辄百亿），但融资频次持续增加，资金集中涌向若干具有明确"卡脖子"属性的细分方向（静电卡盘、AlN/Si₃N₄ 基板、SiC 陶瓷部件）。

2024 年行业融资情况（公开数据综合）：

全年已披露融资事件约 21 起，其中前 7 个月约 5 起已披露金额合计约 2.71 亿元人民币，余下事件披露金额有限或未披露。融资轮次分布显示：A 轮占比约 28%，种子/天使轮约 19%，B 轮约 19%，三者合计约 66%，整体偏早中期，说明行业处于创业活跃但规模化商业验证尚未全面完成的阶段。

不同方向的融资热度对比：

半导体陶瓷零部件（最热)：静电卡盘（ESC）、晶圆载具、CMP 研磨盘陶瓷件，获得国家大基金旗下产业基金、华登国际、中芯聚源等专业半导体产业投资机构追捧，估值明显高于行业平均。

高端陶瓷基板（次热)：AlN AMB 基板、Si₃N₄ AMB 基板的多家初创企业（成立 2019–2023 年）完成了 Pre-A 至 B 轮融资，投资方包括宁德时代战略基金、均胜电子、IDG 等。

固态电池陶瓷材料（上升最快)：LLZO 固态电解质、氧化物隔膜涂层材料，受固态电池产业化预期推动，2024–2025 年获得多轮融资，估值上升明显。

10.2　重大并购事件深度解析

京瓷收购 CeramTec（2022–2023 年完成）

这是近年来全球先进陶瓷行业最重要的并购事件，也是日系先进陶瓷在全球战略上迈出的历史性一步。

背景：CeramTec 是德国萨尔茨贡特（Plochingen）的工业陶瓷企业，以 BIOLOX 系列骨科陶瓷（氧化铝、氧化锆股骨头、髋臼杯）著称，全球骨科陶瓷市占率超过 60%。2019 年被私募基金 BC Partners 收购后，寻求进一步战略出路。

京瓷出价约 26 亿欧元完成收购，战略目的明确：将 CeramTec 的生物医疗陶瓷技术（特别是超高纯氧化铝的长期安全性数据和临床认证体系）整合进京瓷的陶瓷平台，形成"电子陶瓷 + 工业陶瓷 + 生物医疗陶瓷"的全覆盖格局，进一步强化京瓷作为全球最综合先进陶瓷企业的战略地位。

这一交易对中国先进陶瓷行业的启示是：生物医疗陶瓷（特别是植入物类）的市场进入壁垒不仅来自技术，更来自数十年临床安全性数据的积累——这是无法通过资本加速的时间护城河，中国企业进入这一市场需要极大的耐心和长期主义。

中国建材集团的内部整合

中国建材集团旗下的先进陶瓷相关资产（中材高新、中材科技、中国玻纤、蚌埠玻璃研究院）在"国企改革"框架下持续推进业务整合，但因涉及国有资产重组程序，进度相对缓慢。随着新能源产业对高端陶瓷（风电轴承氮化硅球、光伏设备 SiC 部件）需求的增长，中国建材系的先进陶瓷平台整合逻辑更加清晰，预计"十五五"期间（2026–2030 年）会有更明确的整合动作。

从更宏观的视角看，国有资本在先进陶瓷领域的战略布局，正在从单纯的"财务投资"转向"技术引领 + 产业链协同"——这意味着中国建材系未来的并购方向，将重点考虑能够填补其在高端功能陶瓷（MLCC 介质材料、半导体陶瓷耗材）领域技术空白的细分领域，以技术互补为主要评判维度，而非单纯以财务规模为导向。这一战略转型，需要国有资本在先进陶瓷投资上有更高的风险容忍度，以及更耐心的长期持有能力（先进陶瓷的商业化周期动辄 5–10 年）。

外资对中国先进陶瓷资产的投资

在华外资先进陶瓷投资呈现两种截然不同的态势：

• 部分外资（京瓷、NGK）在华工厂持续经营，满足本地化需求，但核心技术留在日本本部；
• 欧美政府通过 CFIUS（美国外国投资委员会）、欧盟 FDI 审查框架，对中国资本收购欧美先进陶瓷资产实施日趋严格的审查，中国企业通过并购获取欧美高端陶瓷技术的路径已基本关闭。

10.3　资本市场表现与估值逻辑

三环集团（300408.SZ）：作为国内盈利能力最强的先进陶瓷上市公司，2025 年净利润 26.18 亿元，净利润率约 29%，在制造业 A 股中属于顶级水平。市场给予 15–20 倍 PE 估值，市值峰值超过 500 亿元。投资者最看重的是：MLCC 高端化（高容量、车规级）的长期成长性、光纤插芯业务（数据中心光通信）受 AI 算力基础设施建设拉动的中短期高增速、以及三环"材料基因"带来的多品类扩展潜力（SOFC、固态电池陶瓷）。

国瓷材料（300285.SZ）：2025 年营收 45.83 亿元创历史新高，但净利润增速低于营收（主要受高研发投入和新业务培育期亏损影响），市场给予 25–35 倍 PE，溢价主要来自对其"新材料平台"定位的预期——投资者相信国瓷在半导体材料（SiC 晶圆载具、固态电池陶瓷电解质）和生物医疗陶瓷高端化方面存在显著的远期价值。

火炬电子（600116.SH）：军工属性明确，业绩稳定性高（国防预算支撑），受益于军工电子元件国产化（进口替代军用 MLCC），给予 30–40 倍 PE 估值，具有一定的防御性特征。

10.4　产业基金与政策性金融的撬动作用

在中国先进陶瓷的资本格局中，产业基金（政策性金融）的撬动作用不容低估。以下是几个典型的政策性金融介入案例：

国家科技部"重点研发计划"直接资助：先进陶瓷中的关键材料（高纯氧化铝、AlN、Si₃N₄）已纳入"十四五"国家重点研发计划"先进结构与功能材料"专项，总资助规模估计约 20–30 亿元（2021–2025 年），覆盖材料基础研究（大学）、中试突破（院所）和产业化验证（企业）三个层级。这种"梯队资助"模式可以系统性地推动技术从实验室走向生产线，是中国"举国体制"在先进材料领域的具体运用。

工业和信息化部"首批次材料应用保险补偿"：该政策的核心逻辑是：降低下游大客户（整车厂、设备商）采用新国产材料的商业风险——如果国产材料在首批次应用中发生质量问题，由保险公司赔偿采购方的损失，政府对保险费给予补贴。这直接推动了多家整车厂和半导体设备商与国产先进陶瓷供应商开展联合认证，是"市场机制 + 政策工具"结合的典范创新。

地方政府"专精特新"认定与配套支持：专精特新"小巨人"企业认定，为符合条件的先进陶瓷企业带来了银行授信绿色通道（无需抵押的信用贷款）、政府采购优先权和人才引进配套（落户积分、子女入学优待）。国内多家 AlN 基板、Si₃N₄ 轴承球企业已获得"专精特新小巨人"认定，政策红利正在实质性地降低这些企业的运营成本。

大基金生态效应：国家集成电路产业投资基金（大基金）的参股不仅带来了直接资金，更重要的是给国产半导体陶瓷企业带来了"信用背书"效应——被大基金投资的企业，在其他社会资本（VC/PE）和商业银行的融资中均享有更高的可信度和更低的融资成本，形成了"头雁效应"，大幅改善了整个半导体陶瓷赛道的融资环境。

10.5　一级市场估值水平与退出路径

估值逻辑：当前一级市场对先进陶瓷初创企业的估值，主要依据三个参数：技术稀缺性（该细分方向的国产替代空间有多大、技术门槛有多高）、客户验证进度（是否通过一线客户的正式认证）、团队背景（是否有日本头部企业工作经历或顶级高校技术团队）。综合这三个参数，半导体陶瓷方向（ESC、晶圆载具）的初创企业 Pre-A 轮估值一般在 2–5 亿元，完成一线客户认证后 B 轮估值可快速跃升至 10–20 亿元。

退出路径：先进陶瓷初创企业最主要的退出路径有三：科创板或创业板上市（首选，可实现估值 30–50 倍 PS 的流动性溢价）、被大型先进材料集团（国瓷材料、三环集团、中材高新）并购（次选，通常在客户验证完成、产能初步建立后以 8–15 倍 EBITDA 成交）、被国际巨头（京瓷、CoorsTek）在"鳄鱼外交"规则框架内战略性入股（目前因监管环境较为敏感，案例极少）。

---

第十一章　政策与标准

11.1　国家战略规划框架

先进陶瓷已被系统性地嵌入中国多个层级的战略规划体系，政策支持强度和系统性在历史上首次达到顶级：

"十四五"新材料发展规划（2021 年发布，工业和信息化部主导）

明确将"先进陶瓷"列为六大重点方向之一，具体量化目标包括：到 2025 年突破 15 种关键先进陶瓷材料的量产技术（含 AlN 基板、Si₃N₄ 轴承球、高纯氧化铝陶瓷），关键品种国产化率从约 5% 提升至约 25%，实现从试制到量产的跨越。

第三代半导体发展相关政策

国家发展改革委和工业和信息化部先后发布第三代半导体产业发展系列政策，SiC 衬底、外延和陶瓷部件（聚焦环、SiC 晶圆载具）的国产化明确列入重点支持范围。"第三代半导体创新联合体"（由天岳先进、三安光电等牵头）在 SiC 陶瓷部件攻关方面获得了工业和信息化部专项资助。

国家集成电路产业投资基金三期（大基金三期，2024 年完成募集）

规模约 3440 亿元人民币，重点投向先进制程半导体设备、特种材料（包括先进陶瓷零部件）和先进封装。大基金三期的重要参与方——中芯聚源、华芯投资——已将半导体陶瓷材料（静电卡盘、聚焦环）列入重点投资赛道，预计 2024–2027 年将有可观金额注入。

新能源汽车产业链配套政策

工业和信息化部"汽车强基工程"将车规级陶瓷基板（AlN、Si₃N₄）和氮化硅轴承球（电机轴承）纳入关键零部件目录，享受"首批次材料应用保险补偿机制"（首次进入整车供应链的国产材料出现质量问题，由保险赔偿，降低整车厂引入国产材料的风险）和研发费用加计扣除税收优惠。

湖南省先进陶瓷产业千亿集群规划

湖南省以新化县（中国最大的电子陶瓷产业集群之一）为核心，制定了宏大的产业集群规划：到 2025 年全省先进陶瓷产业集群规模超过 1500 亿元，2030 年实现倍增（突破 3000 亿元）。规划配套了专项产业基金引导（约 50 亿元总规模），引导淡马锡、高瓴资本等机构投资者关注湖南先进陶瓷企业。

11.2　标准化体系的演进

标准是产业技术话语权的体现。中国先进陶瓷标准化工作在近年来取得了显著进展：

国家标准（由国家市场监督管理总局发布）：

已建立覆盖先进陶瓷各主要性能测试的国家标准体系，包括《精细陶瓷弯曲强度试验方法》《精细陶瓷室温硬度试验方法》《精细陶瓷热导率试验方法》《精细陶瓷电绝缘性能试验方法》等，对接 ISO/TC 206 系列国际标准（ISO 14704 弯曲强度、ISO 6507 硬度等）。这套标准体系为国内先进陶瓷产品的国际化销售提供了"同语言"基础。

行业标准（工业和信息化部归口）：

电子陶瓷方向（MLCC 介质粉体、陶瓷封装基板）和汽车陶瓷方向（功率模块基板）的行业标准制修订工作提速，重点建立了车规 AlN 基板热循环可靠性测试规范（与 AEC-Q200 相对应的中国版本）和高纯氧化铝粉体批次一致性评估规范。

团体标准（中国硅酸盐学会精细陶瓷分会、中国陶瓷工业协会等）：

在新兴领域（氮化硅轴承球精度分级、AlN 基板热导率和金属化质量检测、静电卡盘陶瓷介质层性能评价）上发布团体标准，速度快于国家标准制修订周期（后者一般需要 3–5 年），是先导标准。

ISO/TC 206 国际参与：

中国专家参与 ISO 精细陶瓷技术委员会（TC 206）的工作组数量从 2015 年的约 3 个增至 2025 年的约 9 个，在若干新兴测试方法标准（如高温热导率测试、等离子体抗腐蚀性评价）上成为主要起草国，标准话语权持续提升。

11.3　知识产权格局与专利壁垒

全球先进陶瓷专利格局呈现明显的"日美主导"特征：

• **日本企业（京瓷、TDK、村田、东曹、宇部兴产）**掌握了大量基础性工艺专利（流延成型配方、HTCC 多层共烧工艺、氮化铝液相烧结助剂组成、特定微波介质陶瓷配方等），这些专利很多在 1980–2000 年代就已布局，部分已过期但形成了"专利丛林"效应——即使单个专利过期，替代方案依然受到后续改进专利的限制。
• **美国企业（CoorsTek、GE Research、KEMET）**在结构陶瓷（SiC 高纯合成、氮化硅热压烧结工艺）和电容陶瓷（特定 MLCC 端电极金属化配方）领域拥有大量知识产权壁垒。

中国企业的专利追赶：

• 国瓷材料在 MLCC 介质粉体领域已申请大量国内外专利，2025 年已授权专利族超过 800 件，形成了相对完整的核心专利保护网；
• 三环集团的陶瓷插芯制造工艺（精密研磨、端面抛光）在国内形成了较强的知识产权保护，是其维持全球领导地位的重要壁垒之一；
• 在氮化铝 AMB 基板、静电卡盘高精度介质层制备等前沿领域，中国企业的专利布局密度仍显著低于日美竞争对手，在进军国际市场时面临潜在的专利许可风险。

11.4　贸易政策环境与出口管制影响

先进陶瓷处于贸易政策的微妙地带——它本身不属于最敏感的出口管制品类，但其前体材料（高纯氧化铝、高纯 SiC 粉体）和下游应用场景（半导体、国防）使其逐渐进入各国出口管制的"扩展清单"视野：

• 美国：BIS（商务部工业和安全局）针对半导体制造材料的出口管制清单持续扩展，部分高纯陶瓷前体（如 SiC 晶圆生长所需的高纯 SiC 粉体）已纳入或正在评估纳入 EAR（出口管制条例）管控范围。
• 日本：2023 年跟随美国扩大半导体相关出口管制，AlN 粉体（氮化铝，高纯）因应用于半导体陶瓷封装和功率器件基板，已列入新的出口审查类目，向中国出口需申请审批（此前无此要求），增加了中国 AlN 产业的供应链不确定性。
• 欧盟：《关键原材料法案》（Critical Raw Materials Act，2024 年生效）将若干高纯陶瓷前体（如 AlN、Si₃N₄ 合成所需的特定化学品）识别为"战略原材料"，虽尚未对中国直接出口限制，但为未来管制升级预留了法律框架。

这些贸易政策的演变，进一步强化了中国建立高纯粉体国内供应体系的紧迫性。

11.4b　地方政策创新：先进陶瓷特色产业园区

除国家级政策外，地方政府在先进陶瓷产业园区建设方面的创新，正在成为推动产业集群升级的重要力量：

淄博国家精细陶瓷特色产业基地：2022 年由工业和信息化部认定，是全国首批精细陶瓷特色产业基地之一。基地规划总面积超过 20 平方公里，核心定位是"全国电子陶瓷和功能陶瓷创新高地"，主导产业为 MLCC 介质材料、氧化铝陶瓷基板、催化陶瓷。基地内已聚集国瓷材料、山东工业陶瓷研究设计院等核心机构，配套有专业检测中心、小试中试公共平台和人才公寓，形成了较为完整的产业公共服务体系。

广东潮州电子陶瓷国际合作园区：依托三环集团的全球影响力和潮州陶瓷产业基础，2023 年揭牌的国际合作园区重点引进日本、台湾的陶瓷上游材料企业（粉体、烧结助剂、金属化材料）和高端制造设备企业，打造"中国-亚太电子陶瓷供应链协同区"。园区承诺为入驻外资企业提供 5 年免企业所得税优惠，并配套人才引进政策（聘请外籍陶瓷工程师可享受"外籍高端人才"认定，在子女就学、居留许可方面享有绿色通道）。

湖南新化先进陶瓷材料制造基地：新化县历史上以磁性材料和普通电子陶瓷见长，现正借助省政府的千亿规划支持，引入战略性新兴材料（AlN 基板、氮化硅结构件）的新建产线，试图从"磁芯之都"向"先进功能陶瓷集群"升级。园区已引进超过 20 家先进陶瓷新材料企业，配套设立了"新化精细陶瓷研究院"（由湖南大学合作共建），但整体技术层次与淄博、潮州相比仍有差距，是"追赶型"产业集群的典型案例。

苏州高新区先进材料半导体配套专区：苏州工业园区和高新区集中了大量的半导体设备和集成电路制造企业，形成了对半导体配套先进陶瓷（聚焦环、腔体内衬、CMP 陶瓷盘）的强烈本地需求。苏州高新区专门设立了"半导体新材料配套产业专区"，为先进陶瓷企业提供"靠近最终客户"的区位优势，同时配套了苏州大学和苏州科技大学的材料研究资源，是长三角先进陶瓷产业的重要新兴据点。

11.5　产学研协同创新体系

先进陶瓷的技术突破，天然依赖于高水平的基础研究支撑。中国先进陶瓷领域的产学研体系正在形成更紧密的协同网络：

顶级高校的研究力量

• 清华大学材料科学与工程系：拥有国内最强的先进陶瓷材料研究团队，在 SiC 复合材料、透明陶瓷、高温结构陶瓷（UHTC）和陶瓷基电解质（固态电池）方向处于国内领先地位，与三环集团、国瓷材料、中材科技均有实质性产学研合作。
• 武汉理工大学材料学院：中国最大规模的无机非金属材料专业，在先进陶瓷烧结工艺、陶瓷粉体合成、压电陶瓷和耐火材料方向积累深厚，每年向工业界输送超过 500 名专业人才，是国内先进陶瓷行业人才供给的最重要源头之一。
• 北京航空航天大学材料学院：在 SiC/SiC CMC、防热陶瓷、透明陶瓷（光学陶瓷）和高熵陶瓷等面向航空航天的先进陶瓷方向具有显著优势，与航天科技集团、中材高新等国防体系客户深度绑定。
• 中国矿业大学材料学院：在耐火陶瓷（特别是矿山和冶金用途）、陶瓷成型工艺和陶瓷表面改性方向有扎实研究积累，与瑞泰科技、中材高新等企业有长期合作关系。
• 上海交通大学材料科学与工程学院：在氧化锆陶瓷（牙科和医疗应用）、功能陶瓷（压电、铁电）和 3D 打印陶瓷方向具有国际竞争力，与国瓷材料、爱尔创等企业合作推进医疗陶瓷国产化。

国家级研究平台

• 中国科学院上海硅酸盐研究所：中国最权威的无机非金属材料研究机构之一，在高温陶瓷、透明陶瓷、磁性陶瓷、光学陶瓷方向均有深厚积累，多项关键陶瓷技术（高透明 YAG 激光陶瓷、TiO₂-based 微波介质陶瓷）由其率先在国内实现技术突破和产业化转化。
• 国家陶瓷与耐火材料制品质量检验检测中心（设于山东淄博）：是全国先进陶瓷性能测试认证的权威第三方机构，在陶瓷力学性能、热学性能、电学性能检测标准的制定上具有主导作用。

产学研协同的新模式

区别于传统"高校出论文、企业找项目"的松散合作模式，当前产学研协同出现了更紧密的"嵌入式"创新模式：

• 企业研究院嵌入高校：国瓷材料在清华大学设立"国瓷-清华先进陶瓷联合研究院"，三环集团与武汉理工大学建立"三环-武理工材料科学联合实验室"，实现了研究资金、设备共享和人才双向流动；
• 高校孵化企业：清华大学材料学院陶瓷方向博士团队创办的先进陶瓷企业（多家在细分领域具有竞争力），借助清华 X-lab 创业支持平台，实现了从学术成果到商业化的快速转化；
• 工程博士定向培养：三环集团、国瓷材料与武汉理工大学、山东大学合作推进"工程博士"定向培养项目，企业工程师在保留在职资格的情况下攻读博士学位，同时将企业实际问题转化为研究课题，实现了人才培养与产业需求的精准对接。

---

第十二章　趋势与天下工厂研究员判断

12.1　固态电池：新一轮陶瓷需求爆发的触发器

固态电池（All-Solid-State Battery）的产业化，是未来 3–5 年先进陶瓷行业最重要的新增量驱动力，可能触发一个全新的千亿级别陶瓷需求空间。

固态电解质主要有三大技术路线：

• 氧化物固态电解质（LLZO、LATP、LIPON 等）：陶瓷体系，需要通过流延成型 + 烧结制备薄膜电解质（目标厚度 < 20 μm），与正极、负极的界面稳定性是关键挑战。宁德时代、丰田、松下均以氧化物路线为主要方向。
• 硫化物固态电解质：离子导电率最高（接近液态电解液水平），但对空气和水分极端敏感（遇水生成有毒 H₂S），制备需全程干房操作，工艺成本高。三星 SDI、LG Energy Solution 主要押注这一路线。
• 聚合物固态电解质：柔性好、易于制备，但离子导电率低（约 10⁻⁵ S/cm，比液态电解液低 100 倍），需较高工作温度（60–80°C），目前主要在小容量电池（IoT 器件、医疗植入物）中应用。

氧化物固态电解质对先进陶瓷的需求包括：

• LLZO 粉体（Li₇La₃Zr₂O₁₂）：固态电解质主体材料，需要高纯度（> 99.9%）、精确的 Li 化学计量（Li 过量 3%–10%）和稳定的晶型（立方相，离子导电率约 10⁻³ S/cm）；
• 超薄陶瓷薄膜（目标 < 20 μm）：通过流延成型制备的 LLZO 薄膜，须在致密度（>99%）、均匀性（厚度偏差 ±2 μm）和界面活性（与 Li 金属负极和正极活性粒子的兼容性）三方面同时满足苛刻要求；
• 陶瓷粉体涂层（复合陶瓷固态电解质）：在传统液态电池或半固态电池中，在正极或隔膜上涂覆 LLZO 粉体涂层，提升安全性，是向全固态过渡的渐进路线。

国内国瓷材料、中材高新等企业已布局 LLZO 系固态电解质粉体研发，部分实验室产品已接近性能标准。但超薄薄膜（< 20 μm）的批量连续成膜工艺在全球范围内仍处于研发早期阶段，离大规模量产尚有 3–5 年距离。

工厂数据平台研究院研判：固态电池若按照当前最乐观的时间表（2027–2028 年部分车型量产），则陶瓷固态电解质粉体的需求将在 2025–2026 年进入前期布局采购阶段，国内具备量产能力的陶瓷电解质粉体企业将获得较好的先发窗口。但考虑到固态电池量产的技术难度（界面阻抗、循环寿命、制备成本），我们认为大规模量产实现时间大概率在 2028–2030 年，而非最乐观的 2026–2027 年。

12.2　人工智能算力基础设施：MLCC 和陶瓷基板的超级周期

AI 算力基础设施的爆发式扩张（GPU 集群、光模块、交换机、存储），正在推动高端 MLCC 进入一个有别于以往"芯片周期"的"算力超级周期"。

具体数据：一台英伟达 H100 HGX 服务器（8 卡 NVLink）的 MLCC 用量约为 5,000–8,000 颗（是普通服务器的 5–8 倍），且对 MLCC 的参数要求极为苛刻——高容量（≥ 100 μF）、宽温性（X5R 级别，-55°C 至 +85°C）、超低等效串联电阻（ESR）和高可靠性（高速开关不失效），这些恰恰是三环集团和国瓷材料高端 MLCC 及介质粉体的核心竞争力所在。

AI 算力还驱动了光模块需求的爆发（数据中心内部 AI 集群互联）：每个 400G 光模块需要约 8–12 颗光纤陶瓷套管（三环集团的核心产品），800G 光模块需求量大于 400G。2025 年全球光模块出货量增速超过 50%，三环集团的光纤套管业务随之进入高速成长阶段。

同时，AI 芯片先进封装（CoWoS、HBM 等）对陶瓷封装基板提出了更高要求——超薄低温共烧陶瓷（LTCC）基板（厚度 < 0.1 mm，层间线宽/间距 < 20 μm）和有机-陶瓷混合封装基板的需求正在快速增长，催生了新一代陶瓷封装基板技术的迭代。

工厂数据平台研究院研判：AI 算力对高端 MLCC 介质粉体和光纤陶瓷套管的拉动效应，将在 2025–2028 年成为三环集团和国瓷材料营收增长最确定的核心驱动力，盈利弹性大。

12.3　人形机器人：氮化硅轴承球的最新增长极

人形机器人正在成为继电动汽车之后，对高精密陶瓷零件提出强劲增量需求的新兴应用场景。

对陶瓷材料的具体需求：

人形机器人的关节驱动采用高精度力矩电机 + 谐波减速器组合（或直驱方案），其中轴承是关节运动精度和寿命的核心部件。腿部和手腕关节的特殊需求是：

• 轻量化：机器人总质量目标 < 70 kg，关节部件重量每减少 100 g 都有价值；
• 高速低惯量：电机转速 3,000–12,000 rpm，轴承需要低摩擦和低质量以减少启停惯量；
• 高可靠性：无大量润滑油脂（避免泄漏污染），在各种姿态下无故障服役 > 10,000 小时；
• 耐冲击：频繁跌倒（初代机型）、动作突变产生的冲击载荷，要求轴承耐冲击性好（Si₃N₄ 的韧性优于 Si₃N₄ 球 + 金属环的混合轴承）。

氮化硅混合轴承（Si₃N₄ 球 + 钢环）相比全钢轴承：质量减轻 40%、摩擦热减少 30%、寿命延长 2–5 倍，在人形机器人关节应用中优势明显。

随着特斯拉 Optimus（2025 年产量目标 10,000 台）、小米 CyberOne、宇树科技 H1、智元机器人、波士顿动力（Spot/Atlas）等人形机器人快速量产，以及中国多个国家和省级专项对人形机器人产业的大力扶持，预计 2026–2030 年人形机器人将为氮化硅轴承球市场带来年均 15%–20% 的增量需求，成为继半导体设备和新能源汽车之后，氮化硅精密球的第三个高速增长下游。

12.4　第三代半导体外延：晶圆载具的系统性升级机遇

SiC 和 GaN 功率器件的产业化全面加速，直接拉动 SiC MOCVD 晶圆载具的需求进入快速增长通道。

与传统 GaN LED MOCVD 相比，SiC 功率器件外延（SiC CVD 外延）在工艺条件上更为严苛：外延温度高达 1500–1650°C（GaN 约 1000–1200°C），腐蚀性气体（HCl、SiHCl₃ 等）浓度更高，载具材料必须能够在更极端的工况下保持长期稳定。这使得 SiC CVD 外延载具的技术壁垒和价格均高于传统 GaN MOCVD 载具约 2–3 倍。

随着中国 SiC 功率器件外延片产能（三安光电、烁科晶体、中芯集成 SiC 线）在 2024–2026 年的持续扩张，SiC 外延用高温陶瓷载具的国内需求将快速放量，而当前这一市场几乎 100% 依赖进口（Tokai Carbon、CoorsTek），是一个可预见的高价值国产替代机会窗口。

12.5　绿色制造趋势：高温烧结的低碳转型

先进陶瓷烧结（1400–1900°C）是高能耗工序，在"双碳"政策框架下面临日益增大的碳排放压力。绿色烧结技术路线正在引起行业关注：

• 电感应加热烧结：效率高于天然气直接燃烧加热，但电热转换损耗仍存在；
• 氢气气氛烧结：以绿氢替代天然气在气氛烧结中燃烧，实现碳零排放，但绿氢成本（2025 年约 30–50 元/kg）尚显著高于天然气当量；
• 太阳能高温聚焦加热：实验室级别探索，利用光热高温炉（Solar Furnace）实现陶瓷烧结，能效理论上极高，但商业化仍远未成熟；
• SPS/FAST 超快烧结：极大缩短烧结时间（从数小时到数分钟），单炉能耗可降低 60%–80%，且晶粒更细、性能更优，但产量受限（单炉处理量小），目前主要用于高附加值小批量产品。

12.5b　氢能与燃料电池：先进陶瓷的新跑道

氢能产业的快速发展，为先进陶瓷打开了一条长期且高价值的新需求跑道——固体氧化物燃料电池（SOFC）和固体氧化物电解槽（SOEC）的规模化，将催生对高性能陶瓷电解质材料（YSZ 电解质隔膜）、连接体材料（掺杂氧化铬导电陶瓷）和封接材料（玻璃陶瓷封接）的系统性需求。

SOFC 的陶瓷材料需求全景：

一台功率 5 kW 的家用 SOFC 发电单元（Fuel Cell Stack）通常由 80–120 片"单体电池"叠成，每片单体电池包含：

• 阳极（Ni-YSZ 金属陶瓷，厚约 0.5 mm）：提供多孔结构供 H₂ 气体扩散和电化学氧化反应场所；
• 电解质（8Y-YSZ 致密薄膜，厚约 10–50 μm，目标向 10 μm 以下推进）：选择性传导 O²⁻ 离子，隔绝电子传输；
• 阴极（LSM：La₁₋ₓSrₓMnO₃ 多孔混合导体，厚约 0.02–0.05 mm）：催化 O₂ 的电化学还原。

整个 SOFC 的性能（功率密度、寿命、成本）高度依赖于 YSZ 电解质薄膜的质量：薄膜越薄（降低离子传输阻抗，提升功率密度）且越致密（阻止 H₂ 和 O₂ 直接接触短路），性能越优。目前主流商业 SOFC 电解质厚度约 20–50 μm，研究中的微管结构 SOFC 目标 < 10 μm，均是对流延成型 + 精密烧结技术极限的挑战。

日本 NGK Insulators（NGK 碍子）是全球 SOFC 陶瓷电解质最重要的工业级供应商，三环集团是中国极少数具备量产 SOFC 电解质陶瓷件能力的企业之一。随着中国分布式氢能发电政策的推进（目标 2030 年 SOFC 安装量超过 1GW），SOFC 陶瓷材料国产化将进入加速阶段。

SOEC 电解制氢：SOEC 是 SOFC 的逆向操作——输入电能，将水（H₂O）电解为 H₂ 和 O₂，是"绿电制绿氢"的高效路线（电-氢转化效率可达 85%–90%，远高于碱性电解槽的 65%–70%）。SOEC 核心陶瓷部件与 SOFC 高度重叠（YSZ 电解质、LSC 电极），随着绿氢成本向 30 元/kg 以下迈进，SOEC 系统的市场规模将在 2028–2035 年快速放大，对高性能 YSZ 电解质薄膜的需求将随之爆发。

这一赛道当前尚在产业化早期，但从先进陶瓷产业的视角，布局 YSZ 薄膜流延成型和大面积均匀烧结技术，是跟上这一历史性新增量的关键前置投入。

12.6　工厂数据平台产业研究院综合研判

工厂数据平台产业研究院的综合研判：2026–2030 年，中国工业陶瓷产业将经历一次"质量主导的历史性跃升"。这次跃升的核心特征不是数量规模的简单扩张（规模扩张早已完成），而是：

技术等级的整体上台阶：氮化硅、氮化铝、高纯氧化铝、SiC 等高端品种的国产化率，将从当前的 5%–30% 普遍提升至 20%–60%，但不会出现"全面清零进口"的情况——日本和欧美企业在最高端应用（航天级陶瓷部件、顶端半导体 ESC）的技术领先，短期内难以被追平。

头部化加速：具备全链路（粉体 → 成型 → 烧结 → 加工）能力的企业，将享受远超行业平均的盈利水平和客户粘性；纯代工或纯粉体企业的利润空间将受到双向挤压。

资本注入加速新赛道孵化：固态电池陶瓷电解质、人形机器人轴承球、SiC 功率外延晶圆载具是未来 3 年资本关注度最高的新增细分方向，将出现若干具有高成长性的技术型初创企业上市。

中短期（2026 年）关键判断：

1. AlN AMB 基板国产化率将突破 35%（当前约 25%–30%），主要驱动力是中国新能源汽车 800V 平台的快速渗透；
2. MLCC 高端介质粉体（车规、AI 服务器级）国产化率将从 30%–40% 提升至 40%–50%，国瓷材料和三环集团是核心受益者；
3. SiC 晶圆载具国产率将从约 5%–10% 提升至 10%–20%（认证突破）；
4. 静电卡盘（ESC）国产率仍将低于 10%，是国产化进度最慢的细分，需耐心等待；
5. 固态电池陶瓷电解质粉体进入商业化早期阶段，国产供应率达到 50%–60%（以中国客户为主）。

12.7　6G 通信对先进陶瓷的前瞻需求

当 5G 建设高峰期逐渐过去，全球 6G 技术标准的制定和早期研发正在悄然加速。对先进陶瓷行业而言，6G 意味着什么？

6G 目标频段（太赫兹，0.1–10 THz）远高于 5G 毫米波（24–90 GHz），信号穿透损耗将显著增加，需要密集部署微型基站（Pico Cell 和 Femto Cell），单站需要的介质陶瓷滤波器规格更为苛刻：谐振频率从 5G 的 2.6–26 GHz 提升至 100–300 GHz（太赫兹下端），对应的介质陶瓷要求 Q×f 超过 200,000 GHz（5G 标准的 20 倍以上），且尺寸更微型化（谐振腔尺寸 < 0.5 mm），当前最好的微波介质陶瓷材料（Ba(Mg₁/₃Ta₂/₃)O₃，Q×f ~180,000 GHz）仅勉强达到要求，需要新一代材料的突破。

与此同时，6G 通信将更广泛地使用智能反射面（RIS，Reconfigurable Intelligent Surface）——一种由数千个亚波长 陶瓷-金属复合单元排列而成的平面阵列，每个单元可单独调控电磁波的反射相位，实现对信号的智能导向。RIS 中的陶瓷元件（钛酸锶钡铁电陶瓷，具有强压控介电常数可变性）的精密加工和大规模制造，将是 6G 时代先进陶瓷面临的全新技术挑战。

中国在 6G 介质陶瓷材料方向的研究已有布局（清华大学、电子科技大学均有相关研究组），但距离工程化和产业化尚有 5–8 年的距离。这一领域的先发研究优势，将在 2030–2035 年的 6G 建设窗口期转化为产业竞争力——与 5G 不同，6G 的技术标准尚未锁定，中国企业有机会在标准制定阶段将国产陶瓷材料的技术特性写入规范，形成有利于国产供应商的标准体系。

12.7b　航空发动机 CMC 叶片：中国的"十年长跑"

航空发动机高压涡轮叶片，是整个先进陶瓷应用版图中最具挑战性也最具战略意义的高地之一。GE Aviation（GE 航空）自 2010 年代开始在 LEAP 和 GE9X 发动机中大规模使用 SiC/SiC CMC 高压涡轮叶片（与整流叶片、燃烧室衬套合计），减重约 1500 磅（约 680 公斤），发动机效率提升约 15%，是过去 40 年航空推进技术最重要的材料革命之一。

中国在这一方向投入了大量资源。国内航空发动机的 CMC 部件研究，由中国航空发动机集团（中航发）、中航制造研究院（621 所）和北京航空材料研究院（621 所北京）主导，清华大学、西北工业大学提供材料科学支撑。预计已在国产发动机试验型号（涡扇-15）中实现 CMC 燃烧室衬套的工程验证。

然而，CMC 叶片要进入正式发动机批产，必须通过超过 5000 小时的发动机台架试验（再加上实际飞行试验），证明其在频繁热循环（每次飞行从起飞到巡航的温度循环）和外来物撞击（FOD，Foreign Object Damage）条件下的长期可靠性。这一验证周期在全球范围内历史上最短也需要约 10–15 年，日本 IHI 公司经历了约 15 年才实现 CMC 叶片的商业化应用（与 GE 合作开发）。中国在 CMC 航空叶片的商业批产方面仍处于工程验证的中前期阶段，预计 2030–2035 年有望在国产发动机中实现批产应用。这是中国先进陶瓷最重要的"十年长跑"挑战之一。

12.8　量子计算与先进陶瓷的新交叉点

量子计算看似与工业陶瓷相去甚远，但随着量子计算机研制的深入，若干先进陶瓷的特殊性质正在进入量子设备的视野：

氧化铝（Al₂O₃）隧道结绝缘层：超导量子比特（Transmon Qubit）的核心元件是约瑟夫森结（Josephson Junction），由超薄 Al₂O₃ 隧道层（厚度约 1.5–2.5 nm，天然氧化铝）夹在两层铝金属之间构成。隧道层的化学均匀性（Al₂O₃ 组分稳定性）和物理厚度均匀性（±0.1 nm）直接影响量子比特的一致性和相干时间（Coherence Time）。虽然这里的"陶瓷"极为微薄，但随着量子计算从实验室走向规模化，供应链对超高纯、极薄、极均匀 Al₂O₃ 薄膜制备技术的需求将浮出水面。

低温蓝宝石（Sapphire）衬底：量子计算机在极低温（约 15 mK，接近绝对零度）下运行，超导量子比特通常制备在高纯蓝宝石晶圆（c 面或 r 面 α-Al₂O₃ 单晶）上，要求极低的微观缺陷密度（位错密度 < 1000/cm²）和高表面平整度（Ra < 0.1 nm）。随着全球量子计算机研制的竞争加剧，高品质蓝宝石衬底的需求将小幅但确实地增长。

中国在量子计算（中科大"九章"光子量子计算、国盾量子超导量子计算）方面的积极布局，将带动国内高纯蓝宝石衬底和相关陶瓷材料的配套需求，是一个体量虽小（2025 年全球量子计算用蓝宝石衬底需求约数千片/年）但具有极高战略意义的新兴细分市场。

---

第十三章　风险

13.1　高纯粉体进口依赖：结构性软肋

尽管中国先进陶瓷产业在中下游（成型、烧结、精密加工）已建立较强的能力，但上游高纯原料粉体的进口依赖，仍是整条产业链最不稳定的结构性风险。

这一风险不是短期内能彻底解决的——高纯粉体的合成工艺涉及精密化工（高纯原料制备、反应动力学控制、超细研磨分级等），技术壁垒不低，且一旦发生批次质量波动，整批下游陶瓷产品报废，损失极大，导致客户对新供应商的接受极为谨慎（"宁可多花钱买信任，不冒险换供应商"）。

系统性断供风险评级：

粉体	主要进口国	断供风险级别	短期替代难度
高纯 AlN（≥99.5%）	日本	高（日本跟进美国出口管制）	极高
高 α 相 Si₃N₄	日本	中高	高
超高纯 Al₂O₃（4N+）	日本、澳大利亚	中（澳大利亚战略稳定）	高
3Y-TZP（高纯 ZrO₂）	日本	中	中（国产替代在推进中）
半导体级 SiC 粉体	美国、德国	中高（受出口管制监控）	高

最严峻的情景是日本对华 AlN 粉体出口全面管制——此举将在 6–18 个月内导致国内高端 AlN 基板（车规功率模块）产能大幅萎缩，影响新能源汽车功率模块供应链。国内福建赛特新材、常州富煌等企业目前具备有限的量产能力，但产量和一致性与日本水平仍有 2–3 年差距，无法完全填补缺口。

这一风险是当前中国先进陶瓷产业最迫切的结构性问题，其严重性堪比半导体光刻机的进口依赖——只不过因为市场体量小、公众关注度低，尚未引起与芯片同等的社会关注。

13.2　烧结工艺的隐性技术壁垒

精密陶瓷的烧结工艺知识具有极强的"隐性（Tacit）知识"属性。日本京瓷在氮化铝 HTCC（高温共烧陶瓷）方面积累了超过 40 年的工程经验，其核心价值不在于任何单一的配方或参数，而在于针对数万个工艺变量（粉体批次、成型密度分布、烧结气氛微小波动、炉型热场均匀性、冷却速率）的综合数据库和经验判断体系。

这一隐性知识具有以下特征：

• 难以编码化：大量工艺"感知"来自老工程师的经验积累，无法完全写入技术文件；
• 难以快速复制：即使获得了设备和配方，没有 10–15 年的工程实践，无法重现日本工厂的良率水平；
• 高度人才绑定：工艺知识与具体工程师强绑定，人才流失就意味着工艺能力的损失。

对中国企业而言，弥补这一差距的可行路径有三：引进海归（归国日本华人工程师，数量有限）、系统化的产学研协作（与清华、武汉理工等高校长期数据共建）、和大量的工程试错积累（时间最长但效果最实）。无论哪条路，都需要至少 5–10 年的时间维度。

13.3　海外巨头的策略性应对与技术加速

面对中国企业在中低端市场的快速崛起，日美欧领先企业并非坐以待毙，而是采取了主动防御策略：

技术升级加速（主动拉大代差）：

京瓷和 Maruwa 在 2023–2025 年密集推出下一代高性能产品：热导率超过 230 W/(m·K) 的极高导热 AlN 基板、5N+（99.999%+）超高纯氧化铝陶瓷件、适用于 2nm 以下先进节点的新型 ESC。这些产品的技术指标超前于中国企业约 3–5 年，使中国企业在追上现有水平的时候，差距并未缩小，而是形成了"跑步机效应"——追赶者需要跑得更快才能缩短与领跑者的距离。

专利密集布局（构筑知识产权防线）：

日美企业在 2020–2025 年间大幅增加了在中国的专利申请密度（特别是在 AlN 烧结工艺、ESC 介质层精密成型、高纯 SiC CVD 工艺等领域），为中国企业未来的产品出口和市场扩展设置知识产权障碍。部分专利侵权风险在国内市场尚不明显（国内执法尺度），但一旦中国企业谋求出口或与外资联合开发，专利问题将凸显。

客户深度绑定（锁定下游关键客户）：

通过与台积电、三星、英特尔、特斯拉等顶级客户签署长期供应协议（LTA）、联合开发协议（JDA）和独家优先供应条款（Right of First Refusal），外资企业强化了对核心客户的供应链黏性，大幅提高了国内替代供应商的进入壁垒——即使国产产品性能已达标，客户基于供应连续性和合同约束的考量，也会倾向于维持现有外资供应商。

13.4　环保合规与碳排放风险

先进陶瓷的高温烧结本质上是高能耗工艺，在中国"双碳"（碳达峰 2030、碳中和 2060）政策框架下，面临越来越强的环保合规压力：

• 碳配额压力：高能耗陶瓷烧结（特别是大规模氧化铝和碳化硅生产）已进入部分省级碳市场试点范围，碳配额采购成本将逐步摊薄高能耗陶瓷的价格竞争力；
• 能源成本上涨：天然气价格波动（受国际 LNG 价格影响）直接影响烧结成本；电价（电弧炉烧结）的市场化改革也增加了成本的不确定性；
• 有毒物质管控：氧化铍（BeO）陶瓷的粉尘高毒性（铍肺病）、含铅压电陶瓷（PZT）的铅污染，均面临日趋严格的 RoHS（欧盟有害物质限制令）和中国《新化学物质环境管理登记办法》管控，增加合规成本，部分应用场景可能被迫转向替代材料（无铅压电陶瓷、无铍高导热基板）。

长期方向：绿色烧结技术（SPS 超快烧结、氢气气氛烧结、电感应加热）的成本下降和规模化，将是先进陶瓷行业应对双碳政策最关键的技术转型路径，但商业化大规模应用预计在 2030 年前仍是少数领先企业的差异化选项，而非行业普遍实践。

13.5　市场集中与行业整合风险

随着先进陶瓷行业进入"头部化"加速阶段，大量中小型企业面临生存压力：

• 技术跟不上高端化趋势的中小型普通氧化铝工厂，将在产能过剩 + 下游需求向高端转移的双重挤压下被迫减产甚至退出；
• 高端品类（Si₃N₄ 基板、AlN 基板、ESC）的创业公司若不能在 2–3 年内完成关键客户认证、建立规模量产能力，将面临融资断裂的高风险（此类业务的研发期和认证期平均消耗 3–5 年时间，烧资本能力强，且成功率历史上不高）；
• 行业整合（并购）在中国先进陶瓷领域仍明显滞后于需求，缺乏百亿级整合平台，资源分散不利于构建全链路竞争力。

13.6　人才竞争风险：全球抢人中国胜算几何

先进陶瓷是一个极度依赖专业化工程人才的行业。全球人才争夺正在加剧：

日本人才的"逆流向"：受日元持续贬值（2022–2025 年贬值超过 30%）和日本国内薪资增速缓慢的影响，部分具有先进陶瓷工艺经验的日本工程师开始接受中国企业的高薪聘用。中国 AlN 基板企业和半导体陶瓷初创企业中，出现了越来越多在日本 Tokuyama、京瓷、Maruwa 工作过的华人工程师（通常拥有 10–20 年日本企业经验）。这些"人才流"是目前中国突破工艺软知识壁垒最直接的路径，但随着日本政府加强技术保护意识（如修订《外汇及对外贸易法》限制特定技术出口），这一人才通道存在未来收窄的风险。

薪酬差距的另一面：中国企业对日本陶瓷工程师的薪资报价（通常是日本国内薪资的 2–4 倍）极具吸引力，但工程师担心的不只是薪酬，还包括职业环境（日本的精工文化 vs. 中国的内卷文化）、家庭适应（语言、教育）和知识产权风险（一旦发生技术泄漏，职业声誉将受损）。因此，真正转移到中国工作的日本顶级工程师数量仍然有限，更多的是以"技术顾问"或"兼职咨询"方式提供间接支持。

中国本土人才培养的加速：清华、武汉理工、上海交大等顶级高校在先进陶瓷方向的博士生培养规模正在快速扩大，2025 年全国先进陶瓷专业相关博士毕业生超过 500 名/年，是 2015 年的 2.5 倍。这批 "土生土长"的中国先进陶瓷博士，虽然缺乏日本企业几十年积累的"工程感"，但学术研究能力强，理论基础扎实，正在成为国内陶瓷企业研发团队的主力军。未来 10 年，随着这批人才在产业实践中积累经验，将成为中国先进陶瓷技术突破的"主力发动机"。

13.6b　汇率与原材料成本的双重挤压

中国先进陶瓷企业，特别是那些高度依赖进口高纯粉体（日元计价）和出口产品至欧美市场（美元/欧元计价）的企业，正在面临汇率双向压力的结构性挑战：

进口粉体的日元升值风险：2024 年末至 2025 年，日本央行开启的利率正常化进程推动日元逐步回升（从 2024 年峰值约 160 日元/美元回升至约 140–150 日元/美元区间），这意味着以日元标价的高纯 AlN、Si₃N₄ 粉体和精密陶瓷零件的采购成本（折算为人民币）相应上升，直接压缩国内 AlN 基板和氮化硅轴承球企业的毛利润空间（粉体成本约占 AlN 基板总成本的 20%–35%）。

出口产品的人民币升值压力：若人民币对美元/欧元升值，以人民币计算成本、以美元/欧元结算销售的出口企业（如向日本和韩国出口陶瓷密封件、向欧洲出口 ZrO₂ 牙科件的企业），利润率将受到直接侵蚀。三环集团、中材高新等出口比例较高的企业，均建立了汇率对冲机制（远期外汇合约、外汇期权），但中小型出口企业的汇率管理能力普遍薄弱。

能源与大宗原材料的成本波动：高温烧结的天然气成本（约占烧结工序总成本的 30%–50%）随国际 LNG（液化天然气）价格大幅波动，2022 年俄乌冲突引发的欧洲天然气危机，使 LNG 价格一度飙升超过 200%，国内天然气价格联动上涨，严重压缩了大量高能耗陶瓷企业（特别是莫来石和大宗 SiC 生产商）的利润空间。这一风险在 2023–2024 年随 LNG 价格回落而缓解，但仍是需要长期关注的结构性成本风险。

应对这些成本风险的有效策略，是推进高纯粉体的国内供应替代（降低日元采购风险）、建立天然气 + 电力双能源弹性切换能力（降低单一能源价格风险），以及对出口业务建立系统性汇率对冲。这些看似细枝末节的财务管理能力，实际上在竞争激烈的市场中，往往是决定企业能否平稳穿越周期的关键要素。

13.7　需求集中与下游议价风险

随着中国先进陶瓷国产化的推进，国产供应商正面临一个新的结构性风险：下游大客户的集中度过高，导致议价能力持续被压缩。

以功率模块陶瓷基板为例：目前国内 AlN 和 Si₃N₄ 基板的需求高度集中于比亚迪、中车时代电气、宏微科技等少数几家大型功率半导体封装厂。一旦这些大客户在认证几家国内供应商之后开始"打价格战"（比价降价，以国内供应商之间的竞争压低采购价），国产基板企业将面临毛利率被快速压缩的风险，从初期的 45%–55% 下降至长期的 30%–40%，甚至更低（参照 MLCC 元件行业的价格轨迹）。

规避这一风险的有效策略是：在扎根中国大客户的同时，积极开拓海外市场（欧洲汽车功率电子客户），引入价格基准的"外部参照"，维持定价权；同时持续推进产品技术升级（从 AlN DBC 升级到 AlN AMB，再升级到 Si₃N₄ AMB），不断推出更高附加值的产品，使竞争维度从"价格"转向"功能-性价比"，延迟"红海化"的到来。国内市场终究有其需求上限；能够进入欧洲、日本和东南亚功率电子供应链的先进陶瓷企业，才能在议价能力上实现真正的"国际化突围"。

---

数据来源

1. 智研咨询，《2025 年中国先进陶瓷行业发展现状、竞争格局及趋势预测》，2025 年 2 月。
2. 前瞻产业研究院，《2024 年中国先进陶瓷行业投融资现状及兼并重组分析》，2024 年 8 月。
3. Grand View Research，China Advanced Ceramics Market Size & Outlook 2030，2025 年。
4. MarketsandMarkets，Advanced Ceramics Market – Global Forecast to 2030，2025 年。
5. GlobeNewswire，Advanced Ceramics Market Review 2019–2025 and Forecast 2026–2032: Alumina, Aluminum Nitride, Ferrite, Silicon Carbide, Silicon Nitride，2026 年 4 月。
6. 新浪财经，《国瓷材料 2025 年报解读：营收增 13.24% 至 45.83 亿元，扣非净利润涨 4.25%》，2026 年 4 月。
7. CMPE 艾邦精密陶瓷产业链展览会，《三环集团年度报告：2025 年营收 90.07 亿元，同比增长 22.13%》，2026 年。
8. 智研咨询，《研判 2025！中国氮化铝行业产业链、发展现状、竞争格局及发展趋势分析》，2025 年 2 月。
9. Mordor Intelligence，Silicon Nitride Bearing Balls Market 2025–2032，2025 年。
10. QYResearch（恒州博智），《2024–2030 全球及中国半导体设备用陶瓷静电卡盘行业研究》，2024 年。
11. Straits Research，Advanced Ceramics Market Size, Growth, Share & Research Report 2030，2025 年。
12. 儒佳科技，《2025 高性能陶瓷基板技术研讨会资料》，2025 年。
13. OpenPR，Silicon Nitride Bearing Balls Market Set for Strong Expansion at 16.7% CAGR During 2025–2031，2025 年。
14. 国金证券研究所，《新能源驱动 IGBT 成长，国产化率加速攀升》，2024 年。
15. 天下工厂产业研究院，基于 480 万家工厂数据库的工业陶瓷领域工厂分布与品类结构分析，数据截至 2026 年 6 月。
16. 美国能源部 ARPA-E，Solid-State Energy-Efficient Manufacturing of Advanced Ceramics，2024 年项目报告。
17. 中国硅酸盐学会精细陶瓷分会，《2025 年中国精细陶瓷行业年鉴》，2026 年 3 月。
18. 日本精细陶瓷协会（JFCA），Fine Ceramics Market Size Report 2025，2026 年 1 月。
19. European Commission，Critical Raw Materials Act: Annex I Strategic Materials，2024 年。
20. 中国科学院上海硅酸盐研究所，《先进陶瓷功能材料前沿进展》年度学术报告，2025 年度。
