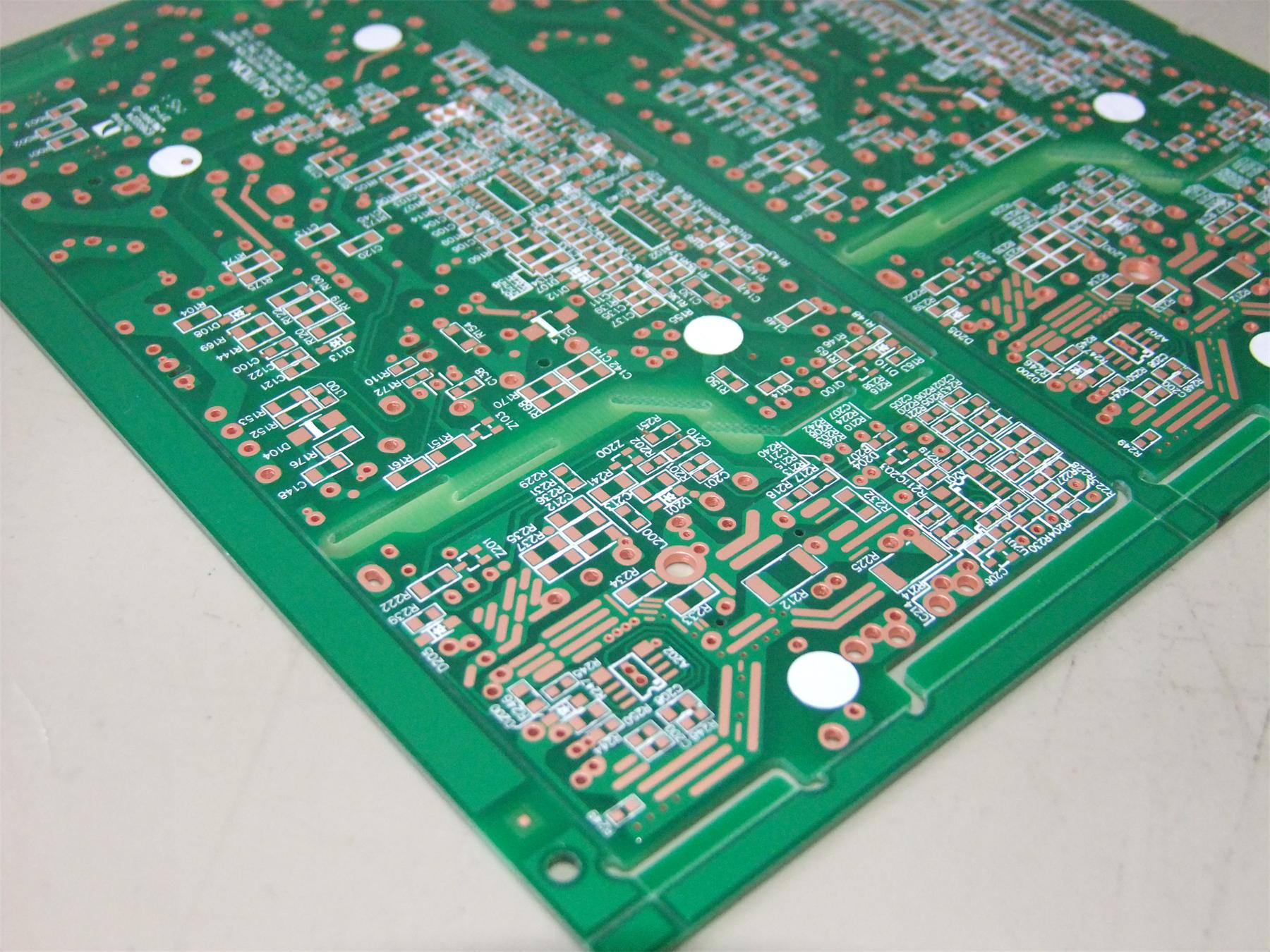

2026 中国 PCB 印制电路板行业市场规模及竞争格局深度研究报告

摘要

印制电路板（PCB）是电子产品的"骨架"。从一颗芝麻粒大的芯片到一台 GB200 NVL72 AI 服务器机柜，凡是有电流流动的地方，几乎都要先在 PCB 上把信号铺平。中国是全球 PCB 第一生产大国，2023 年中国大陆产值约 377.94 亿美元、占全球约 54%，鹏鼎控股以约 12% 的全球市占连续多年居榜首。但价值的"皇冠"——给最先进 CPU/GPU 当封装基板的 FCBGA 载板，以及把 FCBGA 撑起来的味之素 ABF 膜——长期被日本 Ibiden、奥地利 AT&S、韩国三星电机和台湾欣兴这几家攥住，国产化率仍只有约 4%–10%。中国 PCB 的故事，一面是珠三角和长三角海量中小厂在多层板与 HDI 上拼到全球第一，另一面是 IC 载板和 ABF 膜的国产化才刚刚起步。本报告以 2026 年为观察坐标，系统梳理中国 PCB 行业的市场规模、产业链结构、竞争格局、细分市场、技术演进、风险与未来五年走势。

核心判断如下：

• 两套规模、两幅面孔。中国大陆 PCB 2024 约 4156 亿元（占全球 54%），但 IC 载板自给率仅约 4%–10%，是全行业最大的国产化短板；通用多层板与 HDI 国产化已超过 90%，IC 载板才是国产替代最难的一寸地。
• AI 服务器是 2024 年最大的新引擎。NVIDIA GB200 NVL72 机柜单台 PCB 价值超过 17 万美元，是普通服务器的 5–10 倍；M7/M8 高速覆铜板单价是 FR-4 的 5–20 倍。沪电股份 2024 年净利同比 +71%、胜宏科技 +72%、深南电路 +34%，AI 风口下的业绩弹性已经显形。
• 上游卡脖子集中在三处。味之素 ABF 膜全球垄断 95% 以上、2025 年提价 30%；BT 树脂由日本三菱瓦斯化学主导；HVLP 5 代铜箔、超极薄电子玻纤、高端激光钻设备（LPKF/三菱）仍是国产突破的硬骨头。
• 集中度并不算高。中国 PCB CR3 约 17.79%、CR10 约 34.9%；珠三角占全国产能约 60%、长三角约 30%，海量中小厂在中端通用板与 HDI 上构成产业带的厚度。
• 客户与周期是两把双刃剑。鹏鼎对苹果的依赖高达 81.94%，单一客户带来的稳定性也是风险；AI capex 在 2025–2027 年高景气过后，2028 年是否产能过剩，是当前业内最受争议的预期。

关键数据速览：

• 全球 PCB 2024 约 733 亿美元（+5.5%，Prismark），2030E 区间约 1100–1270 亿美元（CAGR 约 6%）。
• 中国 PCB 2024 约 4156 亿元（+8.3%），2030E 约 5600–6600 亿元；中国大陆占全球 54%、大中华区合计超过 75%。
• 全球 AI 服务器 PCB 2024 约 320 亿美元（+68.4%）；全球 IC 载板 2024 约 181 亿美元（CAGR 11.73%）。
• 鹏鼎控股（002938）2024 营收 351.40 亿元、净利 36.20 亿元、全球 PCB 市占约 12%；沪电股份（002463）营收 133.42 亿元（+49.26%）、净利 25.87 亿元（+71.05%）、PCB 毛利率 35.85%。
• 中国大陆 IC 载板国产化率约 4%–10%、ABF 膜国产化率约 4%；FCBGA 良率约 80%–85%（vs 国际 95%）；兴森+深南+兴森半导体合计扩产 167 亿元。
• 产业带格局：珠三角约占全国产能 60%（深圳/惠州/东莞/中山），长三角约 30%（昆山/苏州/嘉兴台资重镇），中西部承接江西吉安、湖北黄石、四川广汉；中国 PCB 集中度 CR3 约 17.79%、CR10 约 34.9%。
• 覆铜板 CCL 占 PCB 成本约 27.3%，建滔积层板与生益科技合计占全球约 29%；M7/M8 高速 CCL 是 AI 服务器主板的关键耗材，其单价为 FR-4 的 5–20 倍，国产生益 S8/S9 正在加速突破。

第一章　定义、分类与产业链全景

1.1　印制电路板的定义与基本原理

印制电路板（Printed Circuit Board，PCB）是在绝缘基板上，通过化学沉积、电镀、蚀刻等工艺将导电铜线路固定成型，并在层与层之间以介电材料隔离、以金属化孔洞连通，从而为电子元器件提供机械支撑和电气互连的功能基板。其英文名中"印制"一词源自早期光化学图形转移技术——将电路图形"印制"于铜箔之上，这一命名沿用至今，尽管现代工艺已大量采用直接成像（LDI）和半加成（mSAP/SAP）等更精细的方式成形线路。

PCB 的基本原理可以拆解为三个层次。其一，铜箔导电：紧贴基板表面或埋于层间的铜箔，经蚀刻后形成导线（trace）和焊盘（pad），承载高频信号和直流电源；铜箔表面粗糙度直接影响高频信号的传输损耗，这也是 AI 服务器时代驱动 HVLP、RTF 等超低粗糙度铜箔快速迭代的根本原因。其二，介电基板隔离：导线之间、层与层之间以覆铜板（CCL）的绝缘树脂层（环氧树脂、BT 树脂、PPO/PPE 等）或半固化片（PP）隔开，防止短路，其介电常数（Dk）和损耗因子（Df）决定了信号传播速度与能量衰减量级。其三，多层叠加互连：将若干双面布线芯板（core）与预浸料（PP）交替叠合、热压成型后，通过激光或机械钻孔、孔壁金属化，形成盲孔（blind via）、埋孔（buried via）或贯通孔（through-hole），连接各个导电层，最终实现三维立体布线。

PCB 是电子产品的骨架与神经网络。从一枚芝麻粒大的芯片到重达数十千克的 AI 服务器机柜，凡是有电流流动的地方，几乎都依赖 PCB 把信号铺平。正因如此，PCB 的技术等级、层数、材料与尺寸，往往直接映射出所在终端产品的性能档次。一块普通四层 FR-4 板与一块用于英伟达 GPU 封装的 18 层 FCBGA 载板，同样被称为"PCB"，但单位面积造价可相差三个数量级，折射的是完全不同的工艺能力与产业壁垒。

---

1.2　分类体系

PCB 的分类维度有三：按层数、按基材形态、按技术等级。三个维度相互交叉，实际产品往往需要三重标签才能准确定位——例如"16 层刚性 HDI 板"或"6 层柔性 FPC"。

1.2.1　按层数分类

层数是 PCB 最直观的技术指标，也是成本和工艺复杂度的基础划分维度。

• 单面板（Single-layer PCB）：铜线路只在基板一侧，工艺最简单，成本最低，适用于计算器、家用电器控制板、简单传感器等低复杂度场景，附加值极低。
• 双面板（Double-sided PCB）：两面均有铜线路，通过贯通孔互连，布线密度显著提升，广泛用于仪器仪表、中低端工业控制板、家电主板等。
• 普通多层板（Multilayer PCB，4–8 层）：将多块芯板与 PP 叠压，层数在 4 至 8 层之间，可满足中等复杂度布线需求，是消费电子、工业控制、通信接入设备的主流基板形态。按产值计，多层板约占全球 PCB 市场的 38%，是体量最大的单一品类。
• 高层数多层板（10–22 层）：主要用于高端网络交换机、工作站主板、汽车域控制器、高可靠工控与医疗设备。层数增加意味着叠压精度、孔位对准精度和材料一致性要求大幅提升。
• 超高层多层板（24 层及以上）：AI 服务器主板、背板（backplane）、GPU 加速卡基板、半导体设备背板等对信号完整性和电源分配极为苛刻的场景，层数往往达到 28–60 层，材料从普通 FR-4 全面升级至 M6/M7/M8 低损耗体系。2024 年全球 18 层以上高多层板产值同比增长 40.3%，是增速最快的层数段，AI 服务器需求是主要驱动力。

1.2.2　按基材形态分类

基材形态决定了 PCB 的物理特性，直接对应不同的终端装配场景。

• 刚性 PCB（Rigid PCB）：以环氧玻纤（FR-4 系列）或高性能树脂为基材，不可弯折，是 PCB 中产量最大的形态，覆盖几乎所有计算、通信、工控、汽车电子等领域的主板和功能板。
• 柔性 PCB（Flexible PCB，FPC）：以聚酰亚胺（PI）薄膜为基材，可任意弯曲和折叠，极薄且轻，广泛用于智能手机内部连接器（摄像头、屏幕排线）、可穿戴设备、折叠屏、笔记本天线模块等需要三维走线或反复弯折的场景。FPC 约占全球 PCB 产值的 17%，且随可穿戴和折叠终端渗透率提升而持续扩张。
• 刚挠结合板（Rigid-Flex PCB）：将刚性板与柔性板在同一基板上一体化设计，刚性区域承载元器件焊接，柔性区域实现三维空间中的任意连接，典型应用包括高端军用/航空通信设备、医疗植入器械、精密工业机器人关节部位，以及对空间利用率要求极高的旗舰手机和耳机产品。

1.2.3　按技术等级分类

技术等级是现代 PCB 行业最具价值分层意义的分类维度，从普通多层板到 IC 载板，单位面积价值可相差数十乃至数百倍。

• 普通多层板：孔径≥0.2 mm，线宽/线距（L/S）≥75/75 μm，采用传统减成法（subtractive）工艺，量大价低，国产化率超过 90%。
• HDI 板（High Density Interconnect，高密度互连板）：通过激光钻孔形成直径约 0.1 mm 以下的盲孔和埋孔，将元器件封装密度提升 3–5 倍，典型线宽/线距收窄至 50/50 μm 甚至更细。HDI 可进一步按叠孔结构分为 1+N+1（一阶）、2+N+2（二阶）直至任意层互连（Anylayer HDI），Anylayer 是苹果、三星旗舰机型主板的标配工艺，可将多层互连结构中的任意两层直接连接，显著缩短信号路径。
• SLP 类载板（Substrate-Like PCB，类载板）：技术等级介于高阶 HDI 与 IC 载板之间，通常以改良型半加成工艺（mSAP）实现 L/S ≤ 30/30 μm，典型代表是苹果 iPhone 主板基板，兼具类载板级别的线路密度与 PCB 级别的量产性价比，由鹏鼎控股（002938）等少数厂商掌握。
• IC 载板（IC Substrate，封装基板）：严格意义上属于半导体封装领域，但其制造工艺与 PCB 高度重叠，行业惯例将其归入 PCB 产业链。IC 载板分三大类：FCBGA（倒装球栅阵列）用于 CPU/GPU/AI 加速芯片的高性能封装，线宽/线距可至 10 μm 以下，层数达 10–18 层甚至更高；FCCSP（倒装芯片尺寸封装）用于手机应用处理器（SoC）和存储器；BT 载板（BT Substrate）以三菱瓦斯化学（Mitsubishi Gas Chemical，MGC）BT 树脂为基材，广泛用于内存、射频、中低端 SoC 封装。IC 载板是全行业价值密度最高的品类，中国大陆的 IC 载板国产化率仅约 4%–10%，是当前产业链最大短板。

---

1.3　五类核心产品对比

以下对比表横跨刚性多层板、HDI 板、SLP 类载板、FPC 和 IC 载板五个最具代表性的品类，涵盖技术特征、主要工艺、典型层数、下游应用及参考价格区间，以便系统建立产品认知坐标。

维度	普通多层板	HDI 板	SLP 类载板	FPC 柔性板	IC 载板
线宽/线距	≥75/75 μm	30–75/30–75 μm	≤30/30 μm	50–100/50–100 μm	≤10/10 μm
孔径	≥0.2 mm 机械钻	0.05–0.1 mm 激光盲孔	≤0.05 mm 激光盲孔	0.05–0.1 mm 激光/冲孔	≤0.01 mm SAP 工艺
主要成形工艺	减成法（蚀刻）	减成法 + 激光钻盲孔	mSAP 改良型半加成	减成法 + 弯曲区设计	SAP / mSAP 全加成
典型层数	4–22 层	6–20 层（含叠孔）	8–12 层	2–8 层	10–18 层（FCBGA）
基材	FR-4 / M6/M7/M8 CCL	FR-4 / 高速 CCL	高速 CCL / ABF 近似材料	PI 聚酰亚胺薄膜	ABF 膜 / BT 树脂
典型应用	工控、通信接入、汽车基础板、家电	旗舰手机主板、AI 服务器加速卡、5G 小基站	iPhone 主板（Apple A 系列封装附近）	手机排线/摄像头、折叠屏、可穿戴	CPU/GPU/AI 芯片（FCBGA）；手机 SoC（FCCSP）；内存/射频（BT 载板）
单价参考区间	约 5–50 元/dm²	约 30–200 元/dm²	约 150–500 元/dm²	约 20–150 元/dm²	约 500–数千元/dm²（FCBGA 高端）
国产化率	>90%	中端基本完成，Anylayer 追赶中	仅鹏鼎等少数厂商	中低端充分，高端仍有差距	约 4%–10%，最大短板

---

1.4　产业链全景

PCB 产业链由三段构成：上游材料与设备供应、中游 PCB 制造（含 IC 载板）、下游终端应用。三段之间的价值分配极不均衡——上游关键材料（尤其是 ABF 膜和 BT 树脂）高度垄断于日本少数企业，中游 PCB 制造环节中国已占全球产值约 54%，但整体毛利率偏低（通用多层板制造商毛利率普遍在 15%–25%），下游 AI 服务器、消费电子、汽车电子则驱动整个产业链周期。

1.4.1　上游：材料与设备

上游可分为基础材料、功能性化学品、专用设备三个子层，各有垄断结构和国产化挑战。

覆铜板（CCL）是 PCB 制造的直接基材，通常占 PCB 成本的约 27.3%（含半固化片时接近 35%–40%）。CCL 本身又由三大子材料构成：铜箔约占 CCL 成本 42%、环氧等树脂约占 26%、玻璃纤维布约占 19%。全球刚性 CCL 市场格局较为集中，建滔积层板（1888.HK）以约 15.2% 市占位列全球第一，生益科技（600183）以约 13.7% 居第二。AI 服务器对 CCL 的 Low-DK/Low-Loss 要求对应松下 MEGTRON 系列 M6/M7/M8 等级，台湾台光（TUC）、联茂（Iteq）亦为重要供应商；生益科技 S8/S9 系列国产高速 CCL 正加速突破。

电子级玻璃纤维布是 CCL 的骨架材料，中国巨石（600176）以约 25% 的国内电子纱产能居全国第一，宏和科技（603256）在极薄电子布（≤16 μm）领域全球市占约 26%。AI 服务器所需的低介电 NE/DE 型玻纤布，国内中国巨石和宏和正同步推进量产认证。

铜箔粗糙度越低、高频损耗越小。HTE 标准铜箔、RTF 反转处理箔、VLP 超低粗糙度箔、HVLP 高频极低粗糙度箔（Rz ≤ 0.8 μm）构成完整技术梯度，全球 HVLP 铜箔由日本三井金属主导，国内铜冠铜箔已实现 HVLP 1–4 代量产，5 代仍在研发阶段。

功能性化学品中，阻焊油墨（绿油）市场长期由太阳油墨（Taiyo，日本）以约 60% 份额垄断，国内容大感光（300576）、广信材料（300537）为主要国产替代力量；干膜（感光膜）高端市场由杜邦（DuPont）与旭化成（Asahi Kasei）主导，IC 载板用超薄干膜国产替代尚处早期。

树脂材料方面，环氧树脂国内相对充分；BT 树脂（双马来酰亚胺三嗪树脂）由三菱瓦斯化学（MGC）近乎垄断全球供应，中国大陆目前无规模化替代；M7/M8 级高速 CCL 核心配方材料 PPO/PPE 树脂，电子级高纯产品仍高度依赖日本旭化成和美国 SABIC/GE 进口。

ABF 增层膜（Ajinomoto Build-up Film）是 FCBGA 类高性能 IC 载板的核心介质薄膜，味之素（Ajinomoto）掌控全球超过 95% 的供应份额，2025 年提价 30%。ABF 膜的绝对垄断，是中国大陆 IC 载板国产化率长期无法突破的最核心材料瓶颈，国内目前尚无企业实现同类材料的量产替代。

专用设备市场 2024 年全球规模约 70.85 亿美元。关键设备包括机械钻孔机、CO₂ 激光钻孔机（高端仍以 LPKF、三菱电机为主导）、直接成像曝光机（LDI，高端仍有 KLA/Orbotech 等外资主导）、AOI 自动光学检测仪。国内大族数控（301200）连续多年位居内资 PCB 设备市占第一，产品线覆盖 PCB 设备支出的 40% 以上；维嘉数控（320200）、正业科技（300410）亦为主要参与者。

1.4.2　中游：PCB 制造

中游 PCB 制造是整个产业链的物理转化环节，将上游材料加工为可供下游组装使用的电路基板，工序通常包括开料、内层图形转移、层压、钻孔、孔壁金属化、外层图形转移、表面处理（HASL/ENIG/OSP 等）、阻焊印刷、成型、电测、终检等十余道主工序。IC 载板因线宽更细、层数更高，还需引入 SAP/mSAP 半加成工艺和增层（build-up）工艺，制程复杂度和设备精度要求远高于普通 PCB。

中游制造的核心价值在于工艺积累与良率管控。以 FCBGA 载板为例，Ibiden、欣兴电子（Unimicron）等国际一线供应商经过 20 年以上的工艺沉淀，良率已稳定在 95% 以上；中国大陆厂商刚刚进入 FCBGA 量产阶段，良率约在 80%–85%，尚有显著差距。

中游制造集群高度集中于中国大陆（以珠三角、长三角为核心）、中国台湾、日本、韩国四地，四地合计供应全球 PCB 产值的 85% 以上。其中中国大陆以珠三角广东省（约占全国 PCB 产能 60%）为首，长三角的昆山、苏州、嘉兴集聚大量台资厂商，环渤海及中西部（江西吉安、湖北黄石、四川广汉）则正承接产能转移。中游厂商依技术等级和客户结构分化为若干梯队：少数掌握 Anylayer HDI 和 IC 载板量产能力的龙头，与海量专注普通多层板的中小厂，利润率和议价能力差距显著。

1.4.3　下游：终端应用

下游应用横跨多个行业，不同行业对 PCB 的技术等级、可靠性要求和价格敏感度差异悬殊。

• AI 服务器与数据中心：单台 AI 服务器所需 PCB 价值量约为普通服务器的 4–9 倍，NVIDIA DGX H100 整机 PCB 价值约 2700 美元。超高层数、高速材料、大面积背板是这一场景的典型需求，直接拉动 18 层以上高多层板与 Anylayer HDI 市场高速增长。
• 通信（5G 基础设施）：5G 宏基站、小基站、前传/回传设备大量采用高频 HDI 板和毫米波 AiP 封装天线 PCB，对低损耗 CCL 和精密激光孔加工要求较高。
• 消费电子：智能手机主板以高阶 HDI/SLP 为主；摄像头、屏幕等内部柔性连接以 FPC 为主；可穿戴设备亦以超薄 FPC 为主体。消费电子 PCB 体量大、更迭快，是 FPC 和 SLP 的核心市场。
• 汽车电子：纯电动车（BEV）单车 PCB 价值约为传统燃油车的 5–6 倍，三电系统（电池管理 BMS、电机驱动、电控）占整车 PCB 价值约 43%，ADAS 域控制器和座舱域控制器进一步拉升单车价值量。汽车 PCB 须符合 AEC-Q 级别可靠性认证，进入壁垒较高。
• 工业控制与医疗：工控 PCB 须符合 IPC Class 2/3 可靠性标准，医疗设备甚至需要 Class 3 以上高可靠规格；半导体设备背板层数可达 40–60 层，是普通工控 PCB 价值的数倍。

以下结构示意图呈现 PCB 产业链的三段架构与主要节点：

上游材料与设备
  ├── CCL（建滔 / 生益 / 松下 / 台光 / 联茂）
  │     ├── 铜箔（三井金属 / 铜冠铜箔 / 德福科技）
  │     ├── 树脂（环氧树脂 / BT 树脂–MGC / PPO–旭化成）
  │     └── 玻纤布（中国巨石 / 宏和科技 / 日东纺）
  ├── 功能性化学品
  │     ├── ABF 增层膜（味之素，>95% 垄断）
  │     ├── 阻焊油墨（太阳油墨 60%；容大感光国产替代）
  │     └── 干膜（杜邦 / 旭化成）
  └── 专用设备（大族数控 / 维嘉数控 / LPKF / 三菱电机激光钻）

         ↓

中游 PCB 制造
  ├── 刚性普通多层板（珠三角、长三角海量中小厂）
  ├── HDI / Anylayer HDI（鹏鼎 / 景旺 / 胜宏 / 欣兴）
  ├── SLP 类载板（鹏鼎控股）
  ├── FPC / 刚挠结合板（鹏鼎 / [东山精密](https://www.tianxiagongchang.com/detail/1247600_yan-cheng-dong-shan-jing-mi-zhi-zao-you-xian-gong-si) / 景旺）
  └── IC 载板 FCBGA / FCCSP / BT（Ibiden / 欣兴 / AT&S / 深南电路 / [兴森科技](https://www.tianxiagongchang.com/detail/1041339_guang-zhou-xing-sen-kuai-jie-dian-lu-ke-ji-you-xian-gong-si)）

         ↓

下游终端应用
  ├── AI 服务器 / 数据中心（沪电 / 胜宏 / 深南直接受益）
  ├── 5G 通信基础设施
  ├── 消费电子（智能手机 / 可穿戴 / 折叠屏）
  ├── 汽车电子（BEV / ADAS / 域控制器）
  └── 工控 / 医疗 / 半导体设备

三段之间存在明显的价值洼地与价值高地的结构性分化。上游 ABF 膜、BT 树脂、高速铜箔等关键材料被日本企业高度垄断，议价权极强；中游 PCB 制造中国以产值规模居全球首位，但中低端产品价格竞争激烈，真正高价值的 FCBGA 载板市场长期由日台韩把持；下游 AI 服务器和汽车电子的需求结构升级，正在系统性推动中游和上游向更高技术等级迁移，这也是 2024 年以来沪电股份、胜宏科技、深南电路等厂商业绩大幅改善的根本逻辑。

理解这一三段结构，是读懂后续各章竞争格局、技术演进与国产化路径的基础坐标系。

第二章　全球 PCB 格局与海外/台资龙头

2.1　全球市场规模与增长结构

印制电路板行业在 2023 年经历了一次周期性低谷。根据 Prismark 数据，2023 年全球 PCB 产值约 695 亿美元，同比下滑约 15%，系近年最深回调。调整动能主要来自消费电子去库存与 PC 需求萎缩。

进入 2024 年，行业迅速反弹。Prismark 统计 2024 年全球 PCB 产值约 733 亿美元，同比回升约 5.5%。复苏并非均匀分布：拉动主力是 AI 服务器相关的高多层板与 IC 载板，而消费电子与标准通信板的修复力度相对温和。具体来看，2024 年全球 18 层以上高多层板产值同比增长 40.3%，HDI 产值同比增长 18.8%，均远超行业平均增速。

向前看，Prismark 预测全球 PCB 产值 2029 年将达约 950 亿美元，未来五年 CAGR 约 5.2%。若加入多家机构对 AI 算力扩张的乐观预测，2030 年产值区间或在 1100 亿至 1270 亿美元之间。IPC 跟踪数据印证了回暖势头：2025 年前五个月全球 PCB 出货量同比增长 7.9%，5 月单月增速更达 21.4%，为近年高点。

从产品结构看，多层板约占全球 PCB 产值的 38%，IC 载板、HDI、FPC 各约占 17%，其余 11% 为单双层板及特种板。AI 服务器的爆发式扩张，使得过去占比不足 10% 的高端服务器板块成为行业增量的最大来源，板型复杂度与单台价值量同步跃升。

2.2　区域产能格局：中国大陆独占过半

全球 PCB 产能高度集中于亚太地区，台、日、韩、中四方合计占全球超过 85%。以 2023 年产值数据为基准，各主要地区份额如下：

• 中国大陆：约 377.94 亿美元，占全球约 54%，独居首位；
• 中国台湾：约 86.06 亿美元，约占 12%；
• 韩国：约 71.87 亿美元，约占 10%；
• 日本：约 59.27 亿美元，约占 8%；
• 北美：约 32.06 亿美元，约占 4.5%；
• 东南亚及其他地区：约 74 亿美元，约占 10.5%。

大中华区（中国大陆加台湾）合计超过全球总量的 66%，若按制造能力折算，这一比例还要更高。

需要说明口径差异：台湾电路板协会（TPCA）按照对外销售额统计中国大陆 2024 年 PCB 产值约为 267.9 亿美元，全球占比约 36%，而国内机构（前瞻产业研究院等）采用含内销在内的总产值口径，折算后约 4156 亿元人民币，全球份额在 50% 以上。两种统计均成立，核心事实一致：中国大陆是全球无可争议的最大单一 PCB 产地。

在区域内部，高端产品与低端产品的分布高度分化。台湾在 IC 载板领域占全球约 32.8% 份额，日本约 27.6%，韩国约 27%，中国大陆份额极低。这意味着，中国大陆 54% 的整体产值份额主要来自多层板、HDI 以及 FPC 等大批量产品，而代表行业附加值天花板的 FCBGA 载板赛道，几乎完全由台日韩把持。

2.3　海外与台资龙头逐家解析

2.3.1　臻鼎科技 / 鹏鼎控股（002938）：全球营收第一

臻鼎科技（ZDT）是台资 PCB 集团，大陆上市主体为鹏鼎控股（002938），2017 至 2024 年连续 8 年蝉联 Prismark 全球 PCB 企业营收榜首，全球市占约 12.1%。2024 年，鹏鼎控股实现营收 351.40 亿元，同比增长 9.59%，归母净利 36.20 亿元。

鹏鼎以苹果供应链为核心，FPC、SLP 与 HDI 综合平台优势突出，但对苹果的营收依赖度达 81.94%，单一客户集中度是市场长期关注的风险点。汽车与服务器板块 2024 年收入 10.3 亿元，同比增长 90.3%，是公司正在发力的第二曲线。管理层披露 2024 至 2025 年合计三期扩产规划，总金额约 233 亿元，方向指向 AI 算力配套的高端 PCB。

2.3.2　欣兴电子（Unimicron，3037.TW）：IC 载板全球第一

欣兴电子（Unimicron，3037.TW）是全球最大 IC 载板供应商，同时也是台湾第二大综合 PCB 企业。2022 年全球 IC 基板市占约 17.7%，2024 年约 15.2% 至 16%（份额小幅回落，但规模仍居首）。2024 年全年营收约 35.8 亿美元，同比增长约 7.2%。

欣兴的核心产品覆盖 FCBGA、FCCSP 和 BGA 封装基板，直接受益于英伟达 Blackwell 系列 GPU 放量拉动。2025 年 3 月，欣兴月营收回升至近五个月高位，印证 AI 算力周期对高端基板需求的持续拉动。在全球 IC 载板前五名中，欣兴是唯一一家以台湾本土资本为主的企业，兼具规模与技术双重优势。

2.3.3　揖斐电（Ibiden，4062.T）：FCBGA 绝对龙头

揖斐电（Ibiden，4062.T）是全球 AI 服务器 FCBGA 载板的绝对领导者。在服务器及 AI 加速器 IC 基板市场，Ibiden 占据逾 50% 份额，是英特尔与英伟达顶级 GPU 封装基板的核心供应商。FY2024（截至 2025 年 3 月）营收约 25 亿美元，AI 服务器相关产品收入约为 FY2023 的 3 倍。

Ibiden 的技术护城河在于 ABF 多层堆叠工艺与超精细线宽能力（L/S ≤ 10μm），且积累了超过 20 年与英特尔、英伟达的认证体系，新进入者难以在短期内复制。面对 AI 算力的持续爆发，Ibiden 宣布向 IC 基板业务追加约 33 亿美元投资，计划到 2027 财年将产能提升至 2024 年的 2.5 倍。

2.3.4　奥特斯（AT&S，ATS.VI）：欧洲唯一 FCBGA 供应商

奥特斯（AT&S，ATS.VI）是欧洲唯一能够量产 FCBGA IC 载板的企业，在全球 IC 基板市场占据约 6%–9% 份额。FY2024/25 营收约 15.9 亿欧元（约 17.4 亿美元），较上一财年微幅增长。

AT&S 最值得关注的战略动作是马来西亚 Kulim 新厂建设。该厂总投资约 20 亿欧元，占地约 25.5 万平方米，计划于 2026 年第三季度投产，定向供应 AI 与汽车芯片封装基板。此外，AT&S 已开发双面 ABF 基板技术，用于 3D IC 堆叠，并通过了英特尔 3nm 封装测试，技术储备不容忽视。Kulim 厂一旦达产，将使 AT&S 在全球 FCBGA 供给中的地位进一步提升。

2.3.5　三星电机（Samsung Electro-Mechanics，SEMCO，009150.KS）：韩国 IC 载板核心

三星电机（Samsung Electro-Mechanics，SEMCO，009150.KS）是全球 FCCSP 载板最大供应商，同时积极布局服务器 FCBGA 赛道。2022 年全球 IC 基板市占约 9.1%，2024 年约升至 9.9%。2024 年第三季度营收约 2.61 万亿韩元（约 19.5 亿美元），同比增长约 11%。

SEMCO 的产品线涵盖为三星与高通手机 AP 配套的 FCCSP，以及面向 AI 服务器的 FCBGA。越南 ABF 基板量产线已于 2024 年启动，是韩国厂商在东南亚布局产能的代表性案例，部分抵御中美贸易摩擦带来的供应链重构压力。

2.3.6　LG 伊诺特（LG Innotek，011070.KS）：FCCSP 与摄像模组双主线

LG 伊诺特（LG Innotek，011070.KS）以 FCCSP 存储器载板及移动 AP 载板为 IC 基板核心业务，同时是苹果摄像头模组全球最大供应商。2022 年全球 IC 基板市占约 6.5%。2024 年全年合并营收约 21.2 万亿韩元（约 158 亿美元），但营业利润同比下滑约 15%，主因摄像模组竞争加剧及电动车业务阶段性放缓。

面向未来，LG Innotek 宣布投入约 30 亿美元建设"Dream Factory"，融合玻璃基板技术与扇出型封装能力，布局下一代先进封装载板，目标跨入 AI 时代的高端基板市场。

2.3.7　TTM 技术（TTM Technologies，纳斯达克 TTMI）：北美高可靠 PCB 霸主

TTM 技术（TTM Technologies，纳斯达克 TTMI）是北美最大 PCB 企业，也是美国军方 PCB 最大供应商。2024 年全年营收约 24 亿美元，收入构成以航空航天、国防、医疗高可靠性 PCB 为主，同时覆盖高频微波板和刚挠结合板。

北美 PCB 市场产值约占全球 4.5%，绝对规模有限，但利润率显著高于通用市场。TTM 长期锁定国防与航天客户，凭借美国本土制造合规性要求构筑了独特壁垒。美国《国防授权法案》对 PCB 军事采购的国产化要求，实质上为 TTM 和 Sanmina 等美国本土厂商提供了政策保护。

2.3.8　华通电脑（Compeq，2313.TW）：台湾综合 PCB 二号位

华通电脑（Compeq，2313.TW）是台湾第二大 PCB 企业，专注高阶多层板、HDI 与软板。2022 年全球 IC 基板市占约 4.7%。年营收约 500 亿至 600 亿新台币（约 15 亿至 18 亿美元），主要客户覆盖全球通信与计算机大厂。华通在 AI 服务器高多层板业务上与鹏鼎、沪电形成直接竞争。

2.3.9　联茂电子（Iteq）与台光电子（TUC，6274.TW）：台湾高速 CCL 专家

联茂电子（Iteq）和台光电子（TUC，6274.TW）是台湾两家以高速高频覆铜板（CCL）为核心的专业供应商，产品面向 5G 基站、AI 数据中心、汽车雷达等对 Dk/Df 要求严格的应用场景。两家公司与中国大陆生益科技在全球特种 CCL 市场形成三方竞争格局，均是 AI 服务器主板和高速交换机用 M6/M7/M8 级材料的主要来源。

2.3.10　敬鹏工业（Chin Poon，2355.TW）：台湾汽车 PCB 专精

敬鹏工业（Chin Poon，2355.TW）定位台湾汽车电子板与工业板专精厂，具备汽车 AEC-Q 级别认证能力，年营收约 100 亿至 150 亿新台币。在消费及通用 PCB 市场之外，敬鹏以高可靠性汽车板形成差异化，是台资 PCB 厂商中少有的以汽车赛道为主线的企业。

2.4　IC 载板专章：FCBGA/FCCSP/BT 三大分支

IC 载板（substrate，又称封装基板）是处理器与主板之间的关键连接介质，也是整个 PCB 产业链中技术壁垒最高、单位附加值最大的子品类。2024 年全球高级 IC 基板市场规模约 181 亿美元，预计至 2029 年达约 315 亿美元，CAGR 约 11.7%，增速约为整体 PCB 市场的两倍。

IC 载板按产品形态可分为三类：

• FCBGA（倒装 BGA）：用于 CPU、GPU 和 AI 加速器封装，技术要求最高，线宽可达 L/S ≤ 10μm，层数达 10 至 18 层甚至更多；核心供应商为 Ibiden、欣兴（Unimicron）、新光电气（Shinko Electric）、AT&S 以及南亚电路板。
• FCCSP（倒装 CSP）：主要用于手机 AP 与存储器封装；核心供应商为三星电机（SEMCO）、LG Innotek 和欣兴。
• BT 载板（Wire Bond BGA）：用于内存、射频模组与传感器，相对低端；供应商包括 Ibiden、景硕（Kinsus）、Daeduck 以及南茂科技。

从全球供给集中度看，前五大 IC 载板供应商合计约占全球市场的 50% 至 55%。欣兴约 16%，Ibiden 约 9.3%–9.7%，三星电机约 9.1%–9.9%，其余第四、五名分别为新光电气与 AT&S。台、日、韩三地合计掌握全球 IC 载板生产能力的 85% 以上，中国大陆份额极低，产业尚处起步阶段。

2.5　ABF 膜与 BT 树脂：日本材料垄断

FCBGA 载板的核心介电材料是 ABF 膜（Ajinomoto Build-up Film），由日本味之素（Ajinomoto）几乎独家供应。ABF 膜在全球 IC 载板介电材料市场的份额超过 95%，无论是英伟达、英特尔，还是 AMD，凡是顶级计算芯片的 FCBGA 封装，几乎都离不开这层薄膜。

随着 AI 芯片封装复杂度提升，ABF 膜的消耗量呈几何级数增长。早期 3+3 层结构已演进至 11+11 层乃至 13+13 层，每增加一个叠层周期即多消耗一轮 ABF。2025 年，味之素宣布 ABF 膜价格上调 30%，同期 Resonac 与三菱瓦斯化学（Mitsubishi Gas Chemical，MGC）的 CCL 材料亦同步涨价，上游材料成本冲击直接传导至整个 IC 载板供应链。

为应对需求增长，味之素已宣布在日本岐阜县建设第三座 ABF 工厂，目标 2032 年投产。然而供给爬坡周期漫长，加之激光钻孔设备同样受制于 LPKF 和三菱电机两家厂商（合计掌握全球约 70% 的激光钻产能，交期积压超 18 个月），高端 IC 载板的产能扩张面临材料与设备的双重约束。

BT 载板对应的关键树脂材料由三菱瓦斯化学（MGC）主导，其与住友化学共同构成 BT 树脂全球双寡头格局，全球 BT 基板市场规模 2024 年约 104.5 亿美元，预计 2031 年增至约 149.3 亿美元。ABF 与 BT 树脂的上游垄断，是制约中国大陆 IC 载板国产化的两道最深护城河。

2.6　AI 服务器对 PCB 需求的结构性拉动

AI 算力基础设施建设是当前全球 PCB 行业最重要的需求驱动因素，其对 PCB 的拉动不仅体现在数量上，更体现在单台价值量的数量级跃升。

以英伟达旗舰产品为基准：一台 DGX H100 服务器，PCB 用量面积约 1.43 平方米，单机 PCB 价值约 2700 美元，约为同期普通服务器（约 335 美元/台）的 7 倍；而一套英伟达 GB200 NVL72 机柜（含 72 颗 GPU），PCB 相关物料价值约 17.1 万美元，约占整机物料成本的 5%–6%。

价值量跃升背后是产品规格的全面升级：Blackwell 代 GPU 服务器主板从传统 16 至 20 层跃升至 28 至 36 层，覆铜板从 FR-4 全面切换至低损耗高频材料（M6/M7/M8 及松下 Megtron 系列），M7/M8 等级 CCL 成本约为 FR-4 的 5 至 20 倍，信号速率从 112G 迈向 224G SerDes。Anylayer HDI 工艺成为旗舰 AI 服务器的标配，光互连模块同步带动高精细 HDI 板需求爆发。

从市场规模看，2024 年全球 AI 服务器 PCB 市场约 320 亿美元，同比增长 68.4%，CAGR 约 15.5%。以另一口径统计，2024 年全球 AI 服务器专用 PCB 市场约为 58 亿美元，预计 2028 年达 145 亿美元，CAGR 约 25%，两组数据在统计范围上有所差异，但方向一致：AI 服务器 PCB 是目前整个行业增速最快的细分市场，且短期内需求确定性强。

台湾与韩国合计供应全球服务器 PCB 需求的 75% 以上，在 AI 服务器最重要的 FCBGA 载板赛道上，Ibiden 与欣兴的双雄格局短期难以撼动。

2.7　全球贸易格局与台日韩的高端垄断

从贸易出口数据看，中国大陆在全球 PCB 出口中占比约 47.9%，台湾约 10.7%，日本约 8%，韩国约 7.2%，泰国约 3.6%。中国大陆的出口绝对主导地位已无争议，但需要区分一个关键事实：这一份额主要由多层板、HDI 与 FPC 等大批量标准产品构成，在高端 IC 载板的出口中，中国大陆几乎没有份额。

以产品层级划分，全球高端 PCB 与 IC 载板的垄断格局如下：

• 顶级 FCBGA（AI GPU 基板）：日本主导，Ibiden 超过 50% 服务器基板市场；
• 高端 FCBGA 与 FCCSP：台湾主导，欣兴全球基板第一；
• FCCSP 移动芯片：韩国主导，SEMCO 与 LG Innotek；
• 欧洲 FCBGA：奥地利独占，AT&S；
• ABF 薄膜材料：日本独占，味之素（>95% 份额）；
• BT 树脂材料：日本双寡头，三菱瓦斯化学与住友化学；
• 北美高可靠 PCB：美国主导，TTM Technologies 与 Sanmina。

这一格局的形成并非偶然。Ibiden 与欣兴在 FCBGA 领域各自积累了 20 年以上的工艺诀窍，与英特尔、英伟达的认证体系深度绑定；味之素的 ABF 膜专利与工艺壁垒历经数十年积累，短期内无法被替代；激光钻孔与高精度镀膜等关键设备高度集中于日本与欧洲供应商。技术、材料、认证三重壁垒叠加，使得台日韩对高端 PCB 与 IC 载板的控制力短期内难以被打破。

2.8　东南亚：承接转移还是独立崛起

近年来，以马来西亚、越南、泰国为代表的东南亚地区在全球 PCB 版图中的地位正在上升，其 2024 至 2029 年 CAGR 约 12.4%，高于全球平均水平。

但东南亚产能扩张的逻辑不同于中国大陆早年的自主崛起。目前东南亚承接的主要是台日韩龙头的溢出产能，AT&S 马来西亚 Kulim 厂与 SEMCO 越南 ABF 基板线是两个典型案例，本质上是日台韩企业为规避地缘政治风险、保留在美市场准入而进行的产能布局调整，而非东南亚本土企业的自主壮大。

与中国大陆相比，东南亚制造成本仅低约 10% 至 20%，优势并不突出，但供应链安全方面对欧美客户的吸引力是结构性因素。对于中国大陆 PCB 企业，东南亚既是竞争压力，也是部分具备出口需求的龙头企业寻求国际化布局的参照。

---

综合来看，2024 年全球 PCB 格局的核心矛盾是：中国大陆以 54% 的产值份额主导中低端规模，台日韩以技术壁垒把持高端价值。AI 服务器的爆发为市场注入新的超级增量，却也将"谁拥有 FCBGA 产能、谁掌控 ABF 膜供应"这一核心矛盾放大至前所未有的高度。台湾欣兴、日本 Ibiden、奥地利 AT&S 等龙头的扩产决策，将在未来三至五年内直接决定全球 AI 算力基础设施的供应链格局。

第三章　PEST 环境分析

3.1　政策环境（P）

3.1.1　集成电路大基金三期：从芯片制造延伸至封装载板

国家集成电路产业投资基金是中国半导体与 PCB 高端化的核心政策工具。三期基金于 2024 年 5 月正式注册成立，注册资本 3440 亿元人民币，超过一期（987 亿元）与二期（2041 亿元）之和，基金设计运作周期为 2024 至 2039 年。

三期与前两期的政策重心存在明显梯度演进。一期（2014 年）重点支持芯片设计与晶圆制造；二期（2019 年）向封装测试、装备与材料延伸，PCB 上游铜箔和覆铜板开始受益；三期则将"瓶颈环节"列为核心支持对象——高端半导体设备、先进封装材料、IC 载板均在此列。从政策传导路径来看，大基金三期资金向下游 IC 载板与 ABF 膜载板供应链渗透，直接拉动深南电路、兴森科技、珠海越亚等国内载板企业加速技改与工艺认证，并带动配套 CCL 材料与化学品的国产化进程。2025 年 1 月，国家人工智能产业投资基金（600.6 亿元）相继设立，成为大基金三期政策体系的重要补充落子。

大基金的边际效用在于改变企业长周期研发的资本预期。IC 载板从立项到量产客户认证，通常需要 4 至 6 年；如果没有国家资本背书兜底研发风险，单纯依赖市场资本很难完成如此长周期的投入。

3.1.2　"新一代信息技术"目录与电子元器件专项政策

工业和信息化部在历年《新一代信息技术产业目录》中明确将电子元器件、IC 封装基板、高端 PCB 列为重点支持方向。具体政策落点包含两个层次：

• IC 载板（封装基板）纳入"战略性新兴产业"目录，相关企业可享有高新技术企业 15% 所得税优惠及研发费用 100% 加计扣除。
• 高端 HDI 板（8 层以上）与 24 层以上多层板在工信部《电子元器件产业发展行动计划》中被列为"短板补链"对象，同等享受首台套、首批次采购政策支持。

从政策取向看，工信部并非主导"大而全"的 PCB 全面补贴，而是集中火力在技术代差最大、卡脖子风险最高的细分品类——这与 IC 载板国产化率约 4% 至 10% 的现实高度吻合。

3.1.3　专精特新"小巨人"：167 家企业构成的国产化梯队

截至 2024 年底，获国家级专精特新"小巨人"称号的 PCB 生态企业共 167 家。按类型分布：PCB 制造企业 67 家、材料企业 54 家、设备企业 39 家、其他 7 家；六成以上分布于广东省、江苏省、深圳市和江西省。

值得注意的是，材料企业（54 家）与设备企业（39 家）合计占比超过 PCB 本体制造（67 家）。这并非政策统计误差，而是准确体现了政策意图：用上游材料与设备的国产化，系统性降低对日本 ABF 膜、高精度铜箔、BT 树脂及激光钻孔机的依赖。专精特新认定带来的三重政策红利——专项补贴、上市绿色通道（北交所或科创板）、政府采购优先——直接降低了中小材料与设备企业的融资成本。

3.1.4　环保监管：电镀蚀刻废水与排污许可制度

PCB 制造是重点污染行业。制程中产生电镀废液、蚀刻废液（含铜、铅、锡）、退镀废液及大量清洗废水，铜离子、氨氮、总氮是重点监控因子。核心监管框架已基本完善：

• 《清洁生产标准——印制电路板制造业》（HJ 448–2008）规定铜去除率、废水化学需氧量排放浓度等强制清洁生产指标。
• 排污许可证制度自 2019 年全面推行，PCB 企业须申领排污许可证并执行总量控制；扩产项目以"排污许可"为前置条件，产线不达标不得开工。
• 2024 年，广东省在 PCB 集聚区推行电镀行业"绿色园区"认定，未通过认定的中小 PCB 厂面临准入限制。

环保监管的实质效应是不对称的准入门槛。大型企业可通过污水集中处理设施和绿色园区认定满足合规要求；中小企业受限于资本规模，难以独立承担废水处理系统改造费用，客观上加速了行业的兼并整合。珠三角高密度聚集的中小 PCB 厂受此冲击最为明显——这与社会维度的分析高度联动。

3.1.5　产业向中西部转移：政策与市场的双重推力

沿海生产成本上升与环保管控趋严，推动 PCB 产业形成新一轮中西部转移浪潮，三个承接地的路径各有差异：

• 江西吉安：已成为国内重要 PCB 新兴集聚地。生益电子吉安工厂基于 5G 工业互联网建设智能制造生产线；本地龙头吉安红板科技（Redboard）于 2025 年向上交所递交上市申请，是产业转移政策与资本化进程同步推进的典型案例。
• 湖北黄石：2024 年 3 月，黄石市政府与闻泰科技联合举办光电子信息产业生态发布会，集中签约 31 个项目，其中 5 个 PCB 项目合计投资约 25 亿元，形成 PCB 加光电子的产业集群雏形。
• 四川广汉：依托成都都市圈电子产业链辐射与西部大开发政策，鹏鼎控股、生益科技、南亚 PCB 等龙头均在四川布局产能，广汉已成为头部企业的重要西部生产基地。

产业转移并非单纯的成本套利。中西部地区的排污指标相对宽裕、用地成本较低，同时承接地政府往往配套税收优惠，叠加国家"西部大开发"政策，综合下来的转移动力远超单纯的人工成本差。

---

3.2　经济环境（E）

3.2.1　AI 服务器：价值量最高的增量引擎

AI 服务器 PCB 是当前全球 PCB 市场增速最快、附加值最高的细分赛道。2024 年全球 AI 服务器 PCB 市场规模约 320 亿美元，同比增长约 68.4%，对应 CAGR 约 15.5%。

价值量的飞跃背后是技术规格的跨代升级。以 NVIDIA Blackwell 架构为例，GB200 NVL72 机柜整套 PCB 价值约 17.1 万美元，在整机成本中仅次于 GPU；DGX H100 单台 PCB 价值约 2700 美元，约为普通服务器的 7 倍。GB200 Bianca 主板采用 22 层 HDI 结构，18 层构建层使用 M8 等级高速 CCL 材料，M8 材料成本约为标准 FR4 的 8 至 10 倍，M9/M10 材料的成本倍数更高达 15 至 20 倍。

大模型训练对 PCB 的需求不仅是"数量更多"，更是"单价更高、技术更难"。每一代 NVIDIA 旗舰 GPU 服务器更新，几乎都伴随 PCB 层数提升（Blackwell 代升至 28 至 36 层）与材料等级上移。沪电股份、胜宏科技、深南电路是目前国内直接受益的三家核心企业。

3.2.2　消费电子：量大而价值演进缓慢

消费电子仍是全球 PCB 需求的最大体量板块，占全球 PCB 市值约 25% 至 30%。2024 年全球智能手机出货约 12 亿部，对 HDI、SLP 与 FPC 的需求体量在短期内难以被其他市场取代。

但消费电子 PCB 的价值增量主要来自技术升级而非销量增长。SLP（类载板）在智能手机的渗透率已升至约 16%，对应产值占比约 27%；可穿戴设备中 FPC 使用比例约 69%，多层 FPC 应用占比约 73%。苹果折叠屏机型的量产预期进一步拉动了 Anylayer HDI 与高层数 SLP 需求。

消费电子板块的经济敏感度高：全球消费降级或终端需求疲软时，PCB 厂商的产能利用率首当其冲。鹏鼎控股对苹果一家的营收依赖度高达 81.94%，单一大客户的采购节奏变动即可带动整家公司业绩出现明显波动，这既是消费电子 PCB 高集中度带来的效率红利，也是不可回避的经济周期风险。

3.2.3　新能源汽车：单车价值量的结构性跃升

汽车 PCB 是当前经济驱动中增速最稳定的赛道。2024 年全球汽车 PCB 市场规模约 103 亿美元，CAGR 约 12.3%，中国大陆占全球汽车 PCB 消费的比例已升至约 26.9%，显著高于全球平均水平。

价值量跃升来自新能源车对 PCB 用量的结构性提升。纯电动车（BEV）单车 PCB 价值约为传统燃油车的 5 至 6 倍；三电系统（电驱、电控、电池管理）合计需要约 6 套 PCB 板，对应价值量约为整车 PCB 的 43%，是最核心的价值来源。此外，ADAS 域控制器（Domain Controller）整合了原本分散的多个 ECU，单块高算力域控制器板已要求 20 层以上，ADAS 应用段在汽车 PCB 市场中的占比预计在 2026 年升至约 38% 至 42%。

中国新能源车产销规模全球领先，带动国内汽车 PCB 配套需求持续扩张。胜宏科技、依顿电子是国内汽车 PCB 赛道的代表性受益者。

3.2.4　5G 通信：基建周期与高频化驱动

5G 通信基础设施的持续建设是 PCB 需求的长周期经济支撑项。通信（含数据通信与 5G）在全球 PCB 市场中占比约 28% 至 35%，是最大或第二大应用领域。5G 基站设备大量使用低损耗高频 PCB，毫米波段设备对 PTFE 基板与低介电常数 CCL 的需求明显高于 4G 时代。

中国是全球规模最大的 5G 网络建设市场，华为、中兴等设备商的 5G 基站 PCB 采购规模庞大，为国内深南电路、沪电等具备高层板技术能力的企业提供了稳定的本土客户基础。从经济时序来看，5G 建设的毫米波段商用仍处于推进阶段，后续 AiP 封装天线 PCB 的规模化需求是该赛道下一个经济增量节点。

---

3.3　社会环境（S）

3.3.1　环保监管趋严：珠三角中小 PCB 厂的生存压力

珠三角是中国 PCB 产能最密集的地带，集中了全国约 60% 的产能，深圳、惠州、东莞、中山的 PCB 厂商数量众多，其中中小型企业占据绝大多数。然而，随着广东省电镀行业绿色园区认定制度的推进与排污许可制度的全面执行，这批中小企业正面临越来越紧迫的生存压力。

问题的根本在于环保合规成本的门槛效应。一套达标的含铜废水处理系统，投入通常在数百万至千万元级别，对于年营收仅数千万元的中小 PCB 厂而言负担沉重；加之污水处理设施占用厂房面积，与珠三角寸土寸金的用地成本形成双重挤压。能够通过绿色认定、达到合规标准的，往往是景旺电子、胜宏科技这类规模化企业，而非遍布各镇的中小作坊式工厂。

环保监管趋严并不必然导致整体产能收缩，但确实在加速产能的质量分化：不达标产能逐步退出或被兼并，达标的规模化企业获得更高的市占空间。这种压力驱动的产业整合，在客观上提升了行业的集中度与平均技术水平。

3.3.2　产业向中西部转移：劳动力与成本因素的社会视角

产业转移除了政策牵引之外，也具有深刻的社会结构背景。珠三角制造业的人工成本在过去十年持续上涨，深圳工厂的月均工资水平已接近东南亚低成本地区的 2 至 3 倍，其中 PCB 工厂需要大量熟练操作工，是劳动力成本压力的敏感行业之一。

江西、湖北、四川等中西部省份一方面具备相对低廉的劳动力供给，另一方面当地政府为吸引产业转移提供了用地优惠与政策补贴，综合成本较珠三角有明显优势。从劳动力来源看，中西部农民工向本地就业转移的意愿也在增强，减少了对东南沿海传统流动就业模式的依赖。

然而，产业转移的社会成本同样不可忽视。PCB 制造对供应链配套和技工资源要求很高，中西部新兴集聚地在初期往往面临熟练工短缺、本地供应商配套不足的瓶颈，这限制了转移速度，也是部分迁入企业爬坡期较长的主要原因。

3.3.3　东南亚产能转移的竞争影响

值得关注的是，部分国际买家和跨国 PCB 厂商将新增产能布局于越南、泰国、马来西亚等东南亚国家，以应对供应链多元化的客户需求和中美贸易摩擦带来的关税压力。东南亚 PCB 产能 2024 至 2029 年的 CAGR 约为 12.4%。但目前东南亚整体制造成本仅比中国低约 10% 至 20%，且供应链配套、工程师储备与制造规模均与珠三角和长三角有较大差距。

就近期而言，东南亚扩产对中国大陆中低端多层板市场构成一定竞争压力，但对 HDI、高速 CCL 服务器板等高技术产品的影响尚有限。深南电路已规划将海外产能比例从 18% 提升至 35%，主动布局泰国扩产，是以"主动出海"应对产业转移压力的典型策略。

---

3.4　技术环境（T）

本节仅对 PCB 的主要技术演进方向作方向性点示，各细分方向的工艺参数、材料体系与竞争格局将在第九章展开。

3.4.1　HDI 迭代至 Anylayer 任意层互连

HDI（高密度互连板）从一阶（1+N+1）到二阶（2+N+2）的升级已在旗舰手机市场普及，技术前沿正向 Anylayer（任意层互连）推进。Anylayer 结构中每相邻两层均可形成盲孔连接，铜柱连接取代传统机械钻孔，苹果 iPhone 旗舰系列与三星 Galaxy 高端机型已批量导入。Anylayer HDI 的量产依赖 mSAP（改良半加成工艺），国内鹏鼎控股、景旺电子均已具备量产能力。

3.4.2　SLP 类载板：消费电子精度的新边界

SLP（Substrate-Like PCB，类载板）是介于 Anylayer HDI 与 IC 载板之间的技术形态，首次大规模应用于 iPhone X 主板（2017 年）。SLP 采用 mSAP 工艺，线宽线距可达 20/35μm 至 20/20μm，将手机主板的 PCB 面积缩小约 30%。苹果折叠屏机型的量产预期将推动 SLP 层数进一步提升，为国内 SLP 供应商带来新的增量空间。

3.4.3　IC 载板：国产化比例最低的高价值品类

IC 载板（IC Substrate）是 PCB 产业中技术含量最高、国产化比例最低的细分品类。按技术路线分为三类：FCBGA（倒装芯片球栅阵列，用于 CPU/GPU/AI 加速芯片，依赖 ABF 膜）、FCCSP（倒装芯片级封装，用于手机 SoC 与存储控制器）和 BT 载板（用于移动通信基带芯片）。中国大陆 IC 载板全球市占率仅约 4% 至 10%，尤其是 FCBGA 领域的量产突破仍处工程验证阶段。国内深南电路、兴森科技合计投入超过 130 亿元扩产，是这一领域国产化的先行者。

3.4.4　高速 CCL：M 级材料体系快速迭代

AI 服务器赛道驱动覆铜板（CCL）材料快速升级，从 M4/M6 向 M7/M8 迁移，未来 M9/M10 材料的需求随 Vera Rubin 等下一代算力平台落地而上量。生益科技 S8/S9 系列高速 CCL 已实现国产突破，成为 M7/M8 替代进口的主要选项。高速 CCL 同时对铜箔粗糙度提出更严苛要求，HVLP（超低轮廓铜箔）是配套关键。

3.4.5　HVLP 铜箔与 FPC 折叠屏驱动

HVLP（超低轮廓铜箔）表面粗糙度 Rz ≤1.0μm，是 M7/M8 级 AI 服务器 PCB 的必要配套材料，同时也是折叠屏手机高频弯折 FPC 的关键原料。FPC（柔性印制电路板）随折叠屏手机普及而需求提升，折叠屏每部用 FPC 约 6 至 8 条，较直板机型增加约 2 倍；汽车 FPC 在 L3 级以上自动驾驶车型中的单车用量也已升至约 20 至 30 条。

3.4.6　5G AiP 封装天线 PCB

5G 毫米波（24 至 40GHz）商用推动 AiP（Antenna-in-Package）封装天线模块成为新增量赛道。AiP PCB 要求超低 Dk/Df（通常使用 PTFE 基板）与极高的尺寸精度，是当前 PCB 技术难度最高的细分方向之一。中国毫米波商用进度相对滞后，但 AiP 技术已在 Wi-Fi 7 路由器（6GHz 频段）与汽车毫米波雷达（77GHz）场景实现批量应用，基础技术能力正在积累。

---

3.5　PEST 综合研判

以上四维因素并非孤立运行，而是相互强化，共同塑造了 PCB 行业的现阶段发展逻辑：

• 政策侧，大基金三期与专精特新构成"国家资本兜底研发风险 + 政策认定降低融资成本"的双重托底，重点发力 IC 载板与上游材料国产化；
• 经济侧，AI 服务器形成"量价双升"的高端拉力，新能源汽车构成"单车价值量持续扩张"的长期增量，两者合力使 PCB 行业摆脱纯粹的消费电子周期波动；
• 社会侧，珠三角环保压力与中西部承接加速了产能的地理再分配，但供应链配套不足制约了转移速度；
• 技术侧，HDI 向 Anylayer 演进、IC 载板国产化破局、高速 CCL 国产替代，是技术维度的三条主线，各自对应不同时间维度的战略机会。

整体判断：政策与技术形成"托底 + 拉顶"的双轮驱动，经济需求从消费电子单引擎转向 AI 服务器与新能源汽车多引擎并驱，产业整合与区域再布局构成社会层面的底层重塑力量。中国 PCB 行业正处于从"规模第一"向"价值突破"的转型临界点，国产化突破的成败，决定这次转型能走多深。

第四章　中国市场规模与运行

4.1　总量：从制造大国到价值洼地

2024 年，中国 PCB 市场规模约 4156 亿元，同比增长 8.3%，是连续三年修复性增长后再度跨过年均增速门槛的一年。若以美元口径衡量，中国大陆 PCB 产值 2023 年约 377.94 亿美元，占全球总产值（733 亿美元，Prismark）约 54%，是毫无争议的全球第一生产大国。若将中国台湾计入大中华区，则大中华区合计产值占全球超 75%——从珠三角的多层板量产到台湾欣兴电子（Unimicron）的 IC 载板，整个华人制造圈把持了全球 PCB 产能的主体。

然而，54% 的产量份额并不直接对应 54% 的价值份额。价值结构的不对称性是理解中国 PCB 市场的核心前提：中国大陆擅长规模化生产通用多层板与 HDI 板，这两类产品毛利率普遍在 15%–25% 区间；而附加值最高的 IC 载板——给最先进 CPU、GPU 当封装基板的 FCBGA——国产化率仅约 4%–10%（不同口径），仍被日本 Ibiden、奥地利 AT&S、台湾欣兴等少数厂商主导。这一落差构成中国 PCB 市场结构分析的基本张力。

值得注意的是，4156 亿元这一人民币口径数字，与全球 733 亿美元的总盘子存在汇率与统计口径的双重差异，不宜简单换算对比。中国大陆的产值口径通常包含在华生产的台资、日资企业，而全球口径下大中华区（含台湾）产值超过全球 75%，若剔除台湾单算大陆，则对应约 54%。这种口径分层在引用数据时需要格外注意，否则容易形成"中国市场占全球多少"的数字混乱。

4.2　产品结构：多层板为基本盘，四类产品并峰

按产品类型拆解全球 2024 年 PCB 产值分布，中国市场与全球口径高度近似：

• 刚性多层板：约 38%，最大单一品类。通信基站、服务器、汽车电子、工业控制均依赖多层板作为信号承载介质，该类产品是中国大陆企业规模最大、竞争最充分的领域。
• IC 载板（封装基板）：约 17%，附加值最高。FCBGA 用于旗舰 CPU/GPU，FCCSP 用于手机 SoC，BT 载板用于移动芯片与存储颗粒。中国大陆在此品类全球占比约 6%，与其 54% 的整体产能占比极不匹配。
• HDI 板：约 17%。智能手机的核心 PCB 形态，苹果导入 SLP（类载板）后，高端手机 HDI 正向"类半导体"精度演进。
• FPC 柔性板：约 17%。手机内部模组连接件、可穿戴设备、汽车传感器等均大量使用 FPC，折叠屏时代进一步放大需求。
• 其他（刚挠结合板、单双层等）：约 11%。

四类产品各占约 17% 的格局并非均等竞争，背后是截然不同的技术壁垒与利润率。多层板价格竞争充分，中国大陆企业已在量与成本上建立全球优势；但 IC 载板所需的 ABF 膜由日本味之素（Ajinomoto）垄断全球 95% 以上供应，这一单点卡脖子让大陆 IC 载板扩产面临材料侧约束。HDI 与 FPC 的中高端需求则集中于苹果供应链，鹏鼎控股（002938）在此拥有护城河，但也因此承受超过 80% 的单一客户集中度。

4.3　AI 服务器拉动：2024 年最大结构性变量

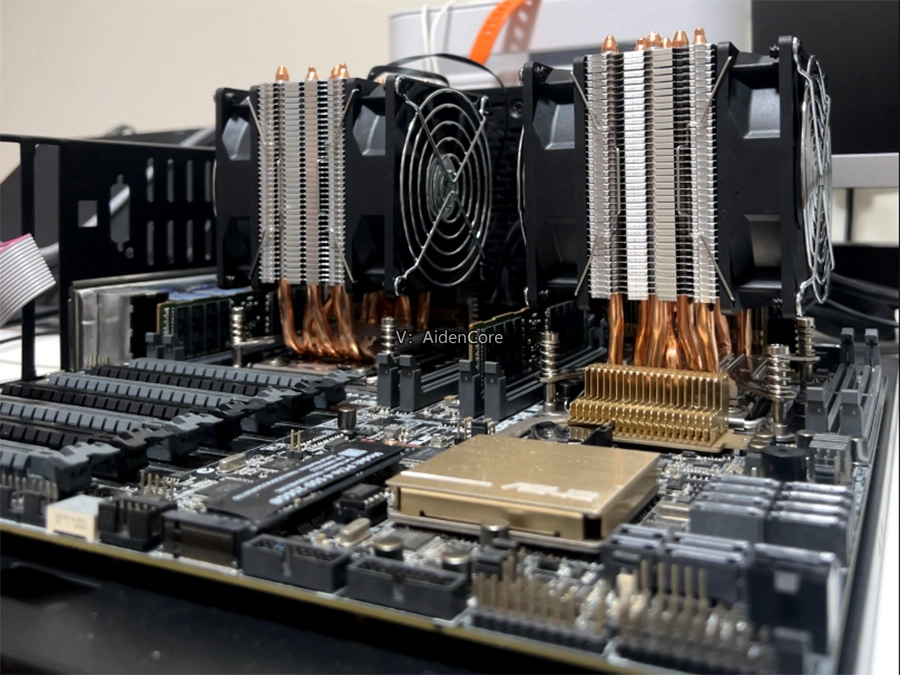

2024 年全球 AI 服务器 PCB 市场规模约 320 亿美元，同比增长 68.4%，是整体 PCB 市场（+5.5%）增速的 12 倍以上。这一数字背后，是英伟达 Blackwell 架构代（GB200/GB300 NVL72 机柜）对 PCB 规格的急剧拉升。

单台 GB200 NVL72 机柜的 PCB 总价值约 17.1 万美元，在整机成本中仅次于 GPU；GB200 Bianca 主板为 22 层 HDI 结构，其中 18 层使用 M8 等级低损耗 CCL（成本约为普通 FR4 的 15–20 倍）；GPU 背板已出现 52 层规格，铜厚要求超过 5 oz。相比之下，传统通用服务器主板的 PCB 价值约数千美元，AI 服务器整机 PCB 价值量是普通服务器的 5–10 倍。这种价值量的跳升，将 AI 服务器 PCB 迅速推向整个产业最高附加值的前沿区间。

在 A 股上市公司中，受益于这一趋势最直接的是三家企业：

• 沪电股份（002463）聚焦 AI 服务器背板（Backplane），为英伟达生态 ODM/OEM 客户（广达、纬颖等）供应 40–60 层高铜厚超高端板，2024 年 PCB 毛利率升至 35.85%，营收增速 49.26%，归母净利同比增长 71.05%。
• 胜宏科技（300476）在 AI 算力卡与数据中心交换机 PCB 方面市场份额跻身全球前列，2024 年归母净利增速 71.96%，2025 年第一季度净利更同比增长 339%。
• 深南电路（002916）以通信 PCB 起家，AI 数据中心已成为继通信之后第二个突破 20 亿元年订单规模的下游市场，封装基板业务 2024 年同比增长 37.49%。

三家企业的共同特征是：产品层数更高、所用 CCL 等级更高（M6/M7/M8），毛利率均在 22%–36% 区间，显著高于通用多层板企业的 15% 左右水平。AI 服务器 PCB 的逻辑不止于需求量增长，更是价值量与利润率的系统性抬升。

4.4　下游应用结构：通信/计算领先，汽车加速

从下游应用结构看，中国 PCB 市场呈现出与全球近似但局部分化更大的格局：

• 通信与计算（含 AI 服务器）：全球口径占比 28%–35%，中国大陆在此领域本土市场同样居首，5G 建设期拉动的基站 PCB 需求已逐步转向 AI 数据中心驱动。
• 消费电子：全球占比 25%–30%，中国是全球最大消费电子代工地，本土企业深度嵌入苹果、安卓两大生态。鹏鼎苹果营收占比 81.94%，是消费电子高度集中的典型样本。SLP 渗透率 2024 年约 16%，对应产值占比约 27%，技术方向持续向"类半导体"迁移。
• 汽车电子：全球口径占比 10%–15%，中国大陆汽车 PCB 占比已升至约 26.9%，显著高于全球均值，背后是中国新能源汽车渗透率的持续拉升。纯电动车（BEV）单车 PCB 价值量约为传统燃油车的 5–6 倍，三电系统（电驱/电控/电池管理）合计 PCB 价值量占整车约 43%，是汽车 PCB 价值提升的核心来源。ADAS 与域控制器集成化趋势进一步要求高层数、高频 PCB，推动车规板均价上行。
• 工控、医疗及半导体设备：全球口径约 8%–10%。虽体量不大，但 IPC Class 3 高可靠需求、40–60 层半导体设备背板等细分场景单价远高于消费电子 PCB，且随中国半导体设备国产化（北方华创、中微公司、华海清科等）提速，国内高端背板需求在边际增长。

汽车 PCB 是下游结构中增速最确定的方向：2024 年全球汽车 PCB 市场约 103 亿美元，CAGR 约 12.3%；中国市场 2024 年约 216 亿元，新能源渗透率持续拉动量价双升，部分专精汽车 PCB 的企业（如依顿电子，603328）净利率约 12%，在全行业处于领先位置。

特别值得关注的是中国汽车 PCB 26.9% 的内需占比与全球 10%–15% 均值之间的显著背离。这一差距的根本原因在于中国新能源汽车渗透率已超越全球平均水平——2024 年中国新能源乘用车渗透率突破 50%，而全球均值不足 20%。智能电动车对 PCB 的需求密度远超传统燃油车，不仅体现在数量上，更体现在可靠性等级与工艺难度上：ADAS 域控制器所用高层数 PCB、毫米波雷达用高频低损耗 PCB（需 PTFE 或改性 PPE 材料），均属整车 PCB 价值量提升的核心来源，也是胜宏科技、景旺电子等企业重点布局的细分赛道。

4.5　IC 载板国产化：本章核心命题

IC 载板是整个 PCB 价值链的制高点，也是中国大陆与国际先进水平差距最大的品类。以下从国产化率、技术差距、在手扩产三个维度展开。

4.5.1　国产化率现状与口径说明

中国大陆 IC 载板国产化率，因统计口径不同，各机构数据在 4%–10% 区间。精确到 ABF 基板（FCBGA 所用高端载板）口径，国产化率约 4%–6%；若将 BT 载板（用于中低端移动芯片封装）纳入合并统计，口径可扩展至约 10%。无论哪种口径，大陆 IC 载板在全球市场的份额均约为 6%，远低于其 54% 的整体 PCB 产值份额。

良率是国产化率低背后更深层的技术约束：中国大陆 ABF 载板量产良率约 80%–85%，而日本 Ibiden、台湾欣兴等国际头部厂商的量产良率约 95%，差距约 10–15 个百分点。良率差距意味着单位有效产出成本更高、客户认证周期更长——正是这一差距，让国内 IC 载板尽管在产能投入上已有重大进展，短期仍难以大规模承接旗舰 CPU/GPU 封装订单。

ABF 膜（味之素 Build-up Film，ABF）是高端 FCBGA 的核心绝缘介质，国产化率约 4%，日本味之素（Ajinomoto）垄断全球 95% 以上供应并于 2025 年提价约 30%。ABF 膜的卡脖子不仅是材料问题，更是载板企业成本结构的不确定变量——扩产越快，对味之素的依赖越深。

4.5.2　技术进展：深南与兴森的两条路径

大陆 IC 载板的实质性突破集中在深南电路（002916）和兴森科技（002436）两家。

深南电路以"稳健盈利支撑战略扩张"的路径推进：FCBGA 14 层及以下已量产，18 层与 20 层产品已完成样品制造并获得国内客户积极反馈，正进入正式认证流程。广州知识城 FCBGA 项目总投资约 60 亿元，全面达产后年产能约 2 亿颗。2024 年封装基板业务营收 31.71 亿元，同比增长 37.49%，是深南三大业务引擎之一。FC-CSP 产品已采用 mSAP 和 ETF 工艺，达到行业领先水平。

兴森科技以"战略性亏损换市场卡位"的路径推进：广州兴科 FCBGA 两期项目目标月产能 2000 万颗，累计资本投入 7.34 亿元，2025 年进入多家国内芯片设计厂商送样与认证阶段。2024 年兴森归母净利 -1.98 亿元，是上市 14 年来首次亏损，但这一亏损被研究界普遍视为战略性投入的阶段性代价，而非经营恶化信号。

此外，珠海越亚亦投入约 35 亿元扩产 ABF 载板。三家合计扩产投入约 167 亿元，产能预计在 2025–2026 年陆续释放。从全球视角看，大陆量产能力目前集中在 12/12 µm 至 15/15 µm 线宽/间距水平，与日台顶尖的 5–7 µm 水平存在约 1–2 代、3–5 年的工艺代差。

4.5.3　AI 需求对 IC 载板的冲击

NVIDIA H100、GB200、B200 均采用大尺寸 FCBGA 封装，搭配 HBM 后封装面积持续扩大，部分 CoWoS 先进封装的芯片单元面积已超过 100mm × 100mm，接近乃至突破传统 FCBGA 良率可控边界。2024 年全球 AI 算力需求拉动 ABF 载板产能吃紧，Ibiden、Shinko 等日本厂商率先满产，扩产订单已排至 2026 年。对中国大陆而言，ABF 载板实质性量产突破的市场预期普遍集中在 2026–2028 年，届时 IC 载板国产化率有望从当前 4%–10% 迈向 30%–40% 的路径节点。

4.6　集中度：分散格局与龙头溢价

中国 PCB 市场集中度处于全行业中偏低水平。2023 年数据：CR3 为 17.79%，CR10 为 34.9%（前瞻产业研究院）。对比参照：锂电铜箔等材料子行业前三集中度超 70%，PCB 的 CR10 约 35% 意味着全国注册企业超过 5000 家中，仍有大量中小厂在通用多层板领域以量取胜、以价竞争。

头部格局方面：

• 鹏鼎控股全球 PCB 市占约 12%，在中国市场排名首位；FPC 与 SLP 构成核心壁垒，苹果供应链深度绑定。
• 东山精密（002384）全球市占约 8%，FPC 消费电子模组连接件与精密组件并行，营收近 368 亿元但净利率不足 3%，多元化带来体量但稀释了盈利质量。
• 深南电路市占约 5%，通信与 AI 服务器双驱动、IC 载板战略布局形成差异化，在 A 股 PCB 企业中毛利率（24.83%）处于第一梯队。

CR3 合计 17.79% 的分散格局，一方面说明中端 PCB 仍是高度竞争的制造业，进入壁垒主要来自认证周期与合规成本（环保、品质体系）而非技术壁垒；另一方面，AI 服务器 PCB 与 IC 载板的高端赛道门槛极高，具备规模化量产能力的大陆企业屈指可数，形成了"低端分散、高端集中"的双层结构。

从行业演进逻辑看，CR10 约 35% 的分散格局短期内不会快速收敛。通用多层板领域，全国中小企业在认证合规与环保成本的双重压力下缓慢出清，大型企业凭借规模效应与绿色制造投入逐步提升份额；但这是以年为单位的缓慢进程，而非颠覆性整合。真正引发格局急剧分化的，是高端赛道的技术门槛——能做 AI 服务器 52 层高铜厚背板的，在中国大陆不超过三家；能量产 FCBGA 14 层以上封装基板的，目前仅深南电路一家实现了批量交付。两个赛道的集中度，实际上已经远高于 CR10 所呈现的表面数字。

4.7　盈利结构：毛利分化是行业最真实的温度计

中国 PCB 行业 2024 年盈利结构的分化，比任何产品数据都更直观地揭示了行业价值迁移的方向。

通用多层 PCB 处于微利区。崇达技术（002815）2024 年营收 62.77 亿元，同比增长 8.75%，但归母净利润反而下降 36.93%，毛利率约 22.41%——原材料成本上升与下游客户年降价压力同向叠加，"增收不增利"是通用多层板企业的普遍困境。这一困境在超声电子（000823）身上同样可见：营收增速 5.48%，净利小幅增长，但体量增长主要依赖消费类小订单积累，难以形成结构性溢价。

AI 服务器与高端通信 PCB 处于高毛利区。沪电股份 PCB 业务毛利率 35.85%、深南电路整体毛利率 24.83%，两家 2024 年净利同比增速均超过 34%，且两家均明确表示 AI 服务器相关业务是毛利率提升的核心驱动——高层数、M7/M8 材料的产品组合，让定价权从买方转向供方，单位价值量跃升覆盖了扩产的固定成本摊销。

IC 载板处于战略性亏损区。兴森科技亏损 1.98 亿元，但 FCBGA 项目已进入客户认证阶段；深南封装基板业务仍在通过 PCB 盈利输血扩产。短期亏损换长期战略卡位，是大陆 IC 载板企业当前阶段的必然形态。

从毛利率的空间分布看，沪电的 35.85% 与崇达的 22.41% 之间存在 13 个百分点的结构差，而兴森的战略性亏损更将这一分化进一步拉开。这不是个别企业经营能力差异，而是产品赛道系统性差异的直接映射：向 AI 服务器、IC 载板、汽车高可靠板迁移的企业，在 2024 年获得了利润释放；守在通用多层板的企业，承受了成本上升与价格压制的双重挤压。

4.8　本章小结

中国 PCB 市场的 4156 亿元规模与全球 54% 产值占比，构筑了一个体量庞大但内部高度分化的产业体系。AI 服务器拉动高端板量价齐升，汽车电动化推动中端专用板稳步扩容，而 IC 载板国产化率 4%–10% 的现状，是整个市场价值结构中最突出的结构性落差。深南电路与兴森科技合计 132 亿元以上的 IC 载板扩产投入，是大陆 PCB 行业试图从"第一大产量国"向"第一大价值国"跨越的核心行动。

4156 亿元的市场，按产品拆分，前三大高端品类——IC 载板 17%、HDI 17%、AI 服务器拉动的高端多层板——合计价值密度远超通用多层板部分；按盈利拆分，沪电 35% 毛利率与通用板企业 15% 以下毛利率之间的距离，折射出两种截然不同的商业模式。这种量大价低与量小价高并存的结构，决定了行业的核心矛盾不是总量增速，而是能否持续向价值链上游迁移。这一跨越能否在 2030 年前实现质的突破，取决于 ABF 膜国产化进度、量产良率从 80%–85% 追赶至 95% 的工艺爬坡速度，以及高精度激光钻孔与曝光设备国产替代的实际进展。

第五章　产业链拆解：从原材料到应用端的价值图谱

PCB 制造是一条原材料密集型的产业链。原材料成本占 PCB 总成本的约 75%–85%，这意味着制造端的竞争力，相当程度上取决于上游材料的可获得性与成本控制。中国 PCB 企业在中低端产品上已深度整合本土供应链，但越往高端走——从高速覆铜板到 ABF 载板膜——卡脖子环节便接踵出现。本章沿"上游材料与设备→中游制造全景→下游应用结构"的脉络逐层拆解，其中上游卡脖子是分析重心。

5.1　PCB 成本结构：材料主导，层级分化

以多层刚性 PCB 为基准，各成本项的大致占比如下：覆铜板（CCL）约 27.3%，是单项最大成本；半固化片（PP）约 5%–8%；电路层铜箔（额外投入）约 5%–7%；化学品（金盐、化学镀液等）约 5%–8%；干膜约 1.4%；油墨约 1.2%；人工约 9.5%；制造费用约 7%–10%。

CCL 与半固化片合并（通常由同一家供应商配套供货），实际占 PCB 成本约 30%–40%，是整条成本曲线最敏感的变量。向高端产品（AI 服务器主板、IC 载板）迁移时，M8 级高速 CCL 成本约为普通 FR4 的 6–9 倍，M9/M10 级进一步达到 FR4 的 15–20 倍，CCL 在高端 PCB 成本中的占比会相应上浮至 40% 以上。

CCL 自身的原材料结构同样需要关注：铜箔约占 CCL 原材料成本的 42%、环氧树脂约 26%、玻璃纤维布约 19%，三项合计超过 80%——这意味着 CCL 的成本压力与铜价、树脂供应、玻纤价格形成三重传导链。

5.2　覆铜板（CCL）：双龙头格局下的国产突围

5.2.1　全球格局：建滔与生益双雄

覆铜板是 PCB 制造的核心基材，也是上游最大的单一材料市场。2024 年全球刚性 CCL 市场规模约 150 亿美元，同比增长约 17.9%，其中高速材料板块增幅尤为突出。

全球前四名格局稳定：建滔积层板（Kingboard，1888.HK）以约 15.2% 的市场份额居全球第一，集团 2024 年总营收约 515 亿港元，在中国大陆及越南均有产能布局；生益科技（600183）以约 13.7% 排名全球第二，2024 年营收 203.88 亿元（同比增长 22.92%），CCL 业务占营收 76.16%，净利润 17.39 亿元（同比增长 49.37%）；台湾 EMC 约 10%–12%，南亚塑胶（Nan Ya Plastics）约 8%–10%。前四家合计约占全球市场（不含大众层压板）约 49.7%，集中度较高。

高端高速 CCL 的定义权长期由日本松下电工（Panasonic Electric Works）主导——其 MEGTRON 系列（M4、M6、M7、M8）是 AI 服务器主板材料的行业基准。M6 损耗因子（Df）≤0.003，适用于 100G/200G GPU 服务器；M7/ULL 的 Df 降至≤0.002，覆盖英伟达 A100/H100；M8/UHLL 的 Df 进一步压缩至≤0.001，对应 800G 交换机与 GB200/GB300 的技术要求。EMC 的 METEORWAVE 系列（MW1000–MW4000）是另一主要竞争品牌，MW4000 已进入英伟达 H100 供应链认证。

5.2.2　AI 服务器驱动高速 CCL 需求爆发

高盛 2024 年 11 月 CCL 行业报告预测，2024–2026 年全球高端 CCL 市场年复合增长率约 26%，高速 CCL 市场 2026 年有望达 80 亿美元。驱动力是 AI 算力的技术迭代——每一代英伟达架构都在推动 PCB 主板材料从 M7 向 M8+/M9 迭代，频率需求已触及 224 Gbps SerDes 速率。

5.2.3　国产 S8/S9 的突破进程

生益科技的 S8/S9 系列是迄今国内最接近 M7/M8 量产水平的高速 CCL 产品。2024 年下半年起，S8/S9 材料随英伟达 GB200/GB300 供应链快速爬坡，高速 CCL 出货量同比增长超 50%；2025 年生益拟投资 45 亿元扩产高性能 CCL，全球高速 CCL 市占率从 2023 年的约 18% 提升至 2025 年约 27%，已向谷歌 TPU、AWS、Meta ASIC 等海外超大规模数据中心供应商开拓认证。台湾 TUC（台光）、Iteq（联茂）在 M6/M7 级已实现批量供货，M8 认证仍在推进中。

5.3　电子级玻纤布：极薄布的全球竞争

玻纤布是 CCL 的骨架增强材料，成本约占 CCL 的 19%。普通 E 型电子布国内已基本实现自给，但 AI 服务器高速 CCL 要求低介电常数（Low-Dk）、低损耗（Low-Loss）的特种玻纤——NE 型玻纤纱的 Dk 约 4.4，远低于 E 型的 6.6，技术壁垒显著更高。

2024 年中国玻璃纤维电子布市场规模约 286.5 亿元，CAGR 超 6%。主要参与者：

• 中国巨石（600176）：电子纱在产产能约 27 万吨，居全国第一，约占全国 25%；2024 年底电子布产能达 10 亿米/年，已量产 NE 型低介电纱，是高速 CCL 国产化的关键支撑。
• 宏和科技（603256，原宏和电子）：极薄布（≤16 μm）全球市占率约 26%，是极薄布领域的全球龙头；2024 年底低介电电子布年产能约 9,200 万米，2025 年拟定增 9.9 亿元扩产 1,254 吨高性能纱线，同步推进 NE/DE 型产品认证，AI 服务器高速 CCL 的关键配套材料。
• 泰山玻纤（中材科技子公司）：低介电电子纱/布年产能 5,755 吨（截至 2024 年底），预计 2026 年扩产至 3,500 万米/年。

技术差距在于：日本日东纺（Nitto Boseki）在≤10 μm 超薄电子布方面仍居全球领先，国内企业宏和、巨石在≤16 μm 产品上已接近追平，但≤7 μm 超极薄布仍主要依赖进口——这是玻纤布环节现存的关键卡脖子。

5.4　电子铜箔：HVLP 国产化的代差

铜箔约占 CCL 原材料成本的 42%，是 CCL 三大材料中成本占比最高的一项，同时也是影响高频信号完整性的核心变量——铜箔表面粗糙度（Ra/Rz）越低，高频信号损耗越小。

技术分级清晰：普通 HTE 电解铜箔粗糙度 Rz 约 6–10 μm；RTF（反转处理箔）降至 3–6 μm，适用于高频天线与汽车 PCB；VLP（超低粗糙度）降至 1–3 μm，面向高速服务器；HVLP（高频极低粗糙度）粗糙度 Rz≤0.8 μm，是 AI 服务器与 800G 交换机 PCB 的标准选材；HVLP 4/5 代进一步将 Rz 压缩至≤0.3 μm，目前属于在研阶段。

全球格局方面，日本三井金属（Mitsui Mining & Smelting）凭借 VLP+HVLP 约 7,000 吨/年销量稳居全球第一，古河电工（Furukawa Electric）同为顶级 AI 服务器供应链核心铜箔供应商，两家日企长期主导最高端认证。台湾长春化工、南亚塑胶是高端 RTF 的重要补充。

国内方面，铜冠铜箔是目前国内唯一拥有 HVLP 全系列（1–4 代）量产能力的企业，2024 年 6 月单月 HVLP 铜箔交货量超 100 吨，已深度绑定国内 AI 服务器 PCB 供应链。德福科技（嘉元科技合并体系）正向 HVLP/DTH 高端市场切入，处于认证加速阶段。HVLP 5 代（Rz≤0.3 μm）在国内仍处于研发阶段，尚未实现量产，与三井金属存在明显代差。

5.5　PCB 油墨：太阳油墨的六成垄断

PCB 油墨以阻焊油墨（绿油）为核心品类，占整体 PCB 化学品用量较大。日本太阳油墨（Taiyo Ink）长期占据全球约 60% 的市场份额，前十大厂商合计超 80%，在高端 HDI 与 IC 载板用油墨领域几乎没有实质性竞争。

国产替代的主要推进者：容大感光（300576）是 PCB 感光油墨及干膜国产化的领军企业，珠海工厂一期已建成，产能爬坡至设计产能 40%–50%；广信材料（300537）持续扩产，在国内市场已形成一定份额；东方材料（605268）近年亦进入油墨赛道。国内企业合计占国内 PCB 感光及阻焊油墨市场约 50%，但高端精细化学品——尤其是 IC 载板用绝缘油墨——仍高度依赖太阳油墨及日系田村（Tamura）等品牌。

5.6　干膜：杜邦与旭化成的双寡头

干膜（光致抗蚀膜）是 PCB 图形化曝光的关键耗材。全球高端干膜市场以杜邦（DuPont，美国）和旭化成（Asahi Kasei，日本）为双寡头主导，高端品价格约 60–80 元/平方米。容大感光珠海一期干膜产线于 2024 年建成，设计产能 1.2 亿平方米/年，但 2025 年产能利用率仍处于 40%–50%，产品主要面向中低端客户；IC 载板用超薄干膜的国产替代，仍处于早期认证阶段，二期扩建预计 2027 年底完成。

5.7　BT 树脂与高速树脂：MGC 的历史壁垒

树脂材料在 CCL 成本中约占 26%，品类分化明显。普通环氧树脂（FR-4 体系）在国内已实现相对充分供应，宏昌电子材料（603002）是国内电子级环氧树脂龙头之一。

高速高频用的 PPO/PPE（聚苯醚）树脂是 M6/M7/M8 级 CCL 的核心配方材料，介电常数 Dk 低至 2.3–2.5，远优于 FR-4 体系。国内宏昌电子的 PPO 基高频高速树脂已通过英特尔认证进入相关选材平台，但电子级高纯 PPO/PPE 原料仍主要依赖日本旭化成、美国 SABIC（前 GE 部门）进口。

BT 树脂（双马来酰亚胺三嗪树脂）的卡脖子程度同样突出。BT 树脂由三菱瓦斯化学（Mitsubishi Gas Chemical，MGC，日本）于 1982 年开发，是 IC 载板（BGA 封装基板）的核心基材，全球超过 70% 的 IC 载板依赖 BT 材料，MGC 几乎垄断全球 BT 树脂供应。国内生益科技在 2013 年前后启动样品开发，迄今未实现规模量产认证，BT 树脂环节基本处于完全依赖进口状态。

5.8　ABF 膜：卡脖子程度最深的单一材料

5.8.1　味之素的绝对垄断

ABF（Ajinomoto Build-up Film，味之素增层膜）是高级 CPU/GPU IC 载板（ABF Substrate）的核心介质薄膜，用于多层载板层间绝缘与再布线。全球 CPU/GPU 封装基板几乎 100% 依赖 ABF 材料。日本味之素（Ajinomoto）占全球 ABF 材料市场份额超过 95%，2025 年宣布提价约 30%，而国产化率仅约 4%，是整个 PCB 产业链中国产化缺口最深的单一材料。

ABF 膜的垄断地位形成于多重壁垒叠加：有机聚合物薄膜的平整度控制、热压合工艺窗口、与激光钻孔的兼容性验证，以及 Intel、AMD、英伟达等顶级客户长达数年的认证周期，构成了极高的进入门槛。

2021–2023 年 ABF Substrate 曾因味之素产能不足引发全球芯片短缺，CPU/GPU 因基板断货大量积压。2024–2025 年味之素持续扩产，紧张程度有所缓解，但随 AI 芯片需求快速扩张，供需再度偏紧。AI 驱动的 Chiplet 封装架构令 ABF 载板用量激增——据 Omdia，2024 年 Chiplet 处理器市场规模约 58 亿美元，预计 2035 年将达到约 570 亿美元（CAGR 约 23%）。

5.8.2　国产化现状与替代路径

目前国内尚无任何企业实现 ABF 同类材料的量产，属于 IC 载板自主化的最大单体瓶颈。潜在替代方向有两条：日本积水化学（Sekisui Chemical）的 NX04H 等增层膜产品可部分替代，但性能与认证仍在追赶过程中；更长远的替代方案是英特尔、三星等探索的玻璃基板（Glass Core Substrate），有望在 2026–2030 年实现量产，但短期无法取代 ABF 有机基板体系。在此之前，ABF 膜的垄断格局意味着每一颗在载板上封装的顶级 AI 芯片，都必须经由味之素这一单一节点，这是中国 IC 载板国产化路径上绕不开的硬约束。

5.9　PCB 专用设备：国产钻孔崛起，高端激光仍有差距

2024 年全球 PCB 专用设备市场规模约 70.85 亿美元，其中钻孔设备约 14.7 亿美元（占 20.75%），曝光设备约 12.04 亿美元（占 16.99%），电镀、压合、检测设备合计占比约 40% 以上。

大族数控（301200）是国内连续 12 年内资 PCB 设备排名第一的企业，产品线覆盖钻孔、曝光、成型、检测四大品类，可覆盖 PCB 行业设备支出 40% 以上的市场范围。2024 年随 AI 驱动 PCB 资本开支浪潮涌现，大族数控订单持续增长，已开发 CCD 六轴独立机械钻孔机（支持三维背钻）和高功率 CO₂ 激光钻孔机，以满足 AI 服务器多层高密互连需求。维嘉数控（320200）与大族数控形成国内钻孔设备的双寡头格局；正业科技（300410）是 AOI（自动光学检测）设备国内头部厂商。

高端激光钻孔领域仍是明显短板。激光直接成像（LDI）设备高端机型以 Orbotech（现已并入 KLA，美国）为代表的外资主导；高端机械钻孔与激光钻孔的顶级机型，LPKF（德国）与三菱电机（Mitsubishi Electric，日本）仍是主要供应商。IC 载板制造用的激光钻孔与量测设备，国产替代程度相对有限，属于设备层面的卡脖子环节之一。

5.10　上游卡脖子清单：七个关键缺口

综合各材料与设备环节，中国 PCB/载板产业链当前国产化缺口最深的七个方向如下：

• ABF 增层膜：味之素（日）垄断超 95%，国内完全空白，无量产替代，2025 年提价 30%；FCBGA 关键卡脖子材料。
• IC 载板用 BT 树脂：三菱瓦斯化学（MGC，日）近乎垄断，国内样品阶段，未完成量产认证。
• HVLP 铜箔 5 代（Rz≤0.3 μm）：三井金属、古河电工（均为日本）主导；国内铜冠铜箔已量产 1–4 代，5 代仍在研，代际差距明显。
• 超极薄玻纤布（≤7 μm）：日东纺（日）主导；国内宏和已量产≤16 μm，但≤7 μm 仍依赖进口。
• M8/M9 级高速高频 CCL：松下、EMC（台）主导；生益 S8/S9 量产中，2025–2026 年有望实质突破，是七个缺口中进展最快的一项。
• 高端干膜（IC 载板级）：杜邦（美）、旭化成（日）主导；国内容大感光仍处于中低端爬坡阶段，IC 载板级验证未完成。
• 高端激光钻孔与 LDI 曝光设备：LPKF（德）、三菱电机（日）、KLA/Orbotech（美）仍主导高端机型，国产替代进展相对滞后。

七项中，ABF 膜与 BT 树脂的卡脖子程度最深，短期内看不到国产替代的量产路径，且两者都是 IC 载板这一最高价值品类的必需材料，意味着中国 IC 载板国产化的天花板并不在 PCB 工艺本身，而在材料供给侧。高速 CCL 的国产突破进展最为明显，生益 S8/S9 的量产爬坡说明有机高分子材料体系的国产化是可以突破的，但需要时间与客户认证双重积累。HVLP 铜箔的差距属于代际层面，1–4 代已量产但 5 代仍缺，逐步追赶但尚未追平。整体而言，越靠近最高端半导体封装的材料，国产化进度越滞后，这是 PCB 上游供应链结构性问题的核心所在。

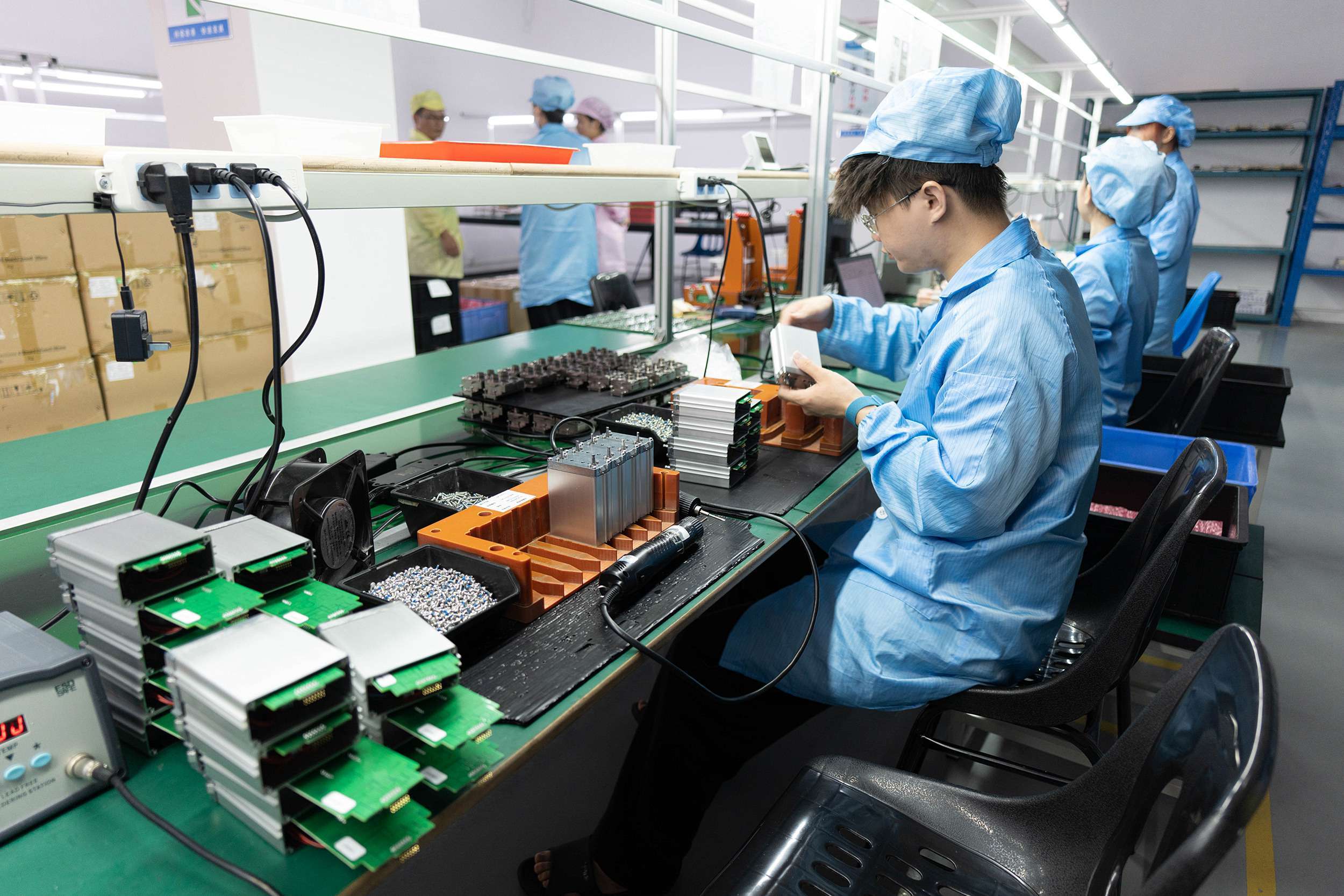

5.11　中游制造：中等集中度与海量中小并存

PCB 中游制造是整条产业链中参与企业数量最多、市场结构最为分散的环节。中国 PCB 行业的 CR3 约为 17.79%，CR10 约为 34.9%（2023 年），属于中等集中度——相较于 CCL（前四家约 50%）和 ABF 膜（单家超 95%），中游的市场结构要分散得多。行业头部企业（鹏鼎、东山、深南、沪电等）各自占据细分赛道，但整体行业仍有海量中小型 PCB 工厂活跃其中，产品结构从低端单/双层板到高端 HDI、AI 服务器背板跨度极大。

中游的产品层级决定了企业的盈利区间：普通多层板毛利率约 10%–15%；HDI 约 15%–20%；AI 服务器用高层数厚铜板（如沪电股份的 40–60 层背板）毛利率可达 30%–36%；IC 载板则处于战略性亏损投入期——兴森科技（002436）2024 年出现上市以来首次净亏损，累计 FCBGA 战略投入约 7.34 亿元，印证了这一赛道短期内对利润表的压制效应。产品的技术等级，是中游盈利水平分化的核心变量；同样的营收规模，在不同技术赛道所对应的资本回报率可相差三倍以上。各中游重点企业的财务数据与竞争格局，将在第六章逐家展开。

5.12　下游应用：口径分裂下的结构认知

下游应用的市场份额数据因统计口径不同而存在明显分裂，使用时需分层对待。

按全球口径：通信/计算（含 AI 服务器与数据通信）合计占比约 28%–35%，是最大或第二大终端领域，AI 服务器需求的快速扩张正推动其占比持续上移；消费电子（智能手机、笔电、可穿戴）约 25%–30%；汽车电子约 10%–15%（中国大陆因新能源车渗透率较高，该比例约达 26.9%，显著高于全球均值）；工控医疗航天约 8%–10%；其余为其他类别。

按产品类型：刚性多层板约占全球 PCB 产值的 38%，是最大品类；IC 载板、HDI 板、FPC 柔性板各约 17%，三者并列第二梯队；刚挠结合板约 3%–5%。

AI 服务器 PCB 是当前增量最显著的细分方向。一台 GB200 NVL72 机柜的整套 PCB 价值约达 17.1 万美元，是普通服务器 PCB 价值的数十倍；DGX H100 单台 PCB 价值约 2,700 美元，约为普通服务器的 7 倍。这一价值量的跃升，根本上来自两个叠加效应：层数从 8–12 层跃升至 22–52 层，以及 CCL 材料从 FR4 升级至 M7/M8，综合 ASP 放大十倍以上。

汽车 PCB 是增速最快的赛道，纯电动车（BEV）单车 PCB 价值约为传统燃油车的 5–6 倍，三电系统（电驱/电控/电池管理）占整车 PCB 价值量约 43%，ADAS 域控制器对高层数 PCB 的需求也正在加速渗透。工控医疗航天领域体量虽相对有限（全球约占 8%–10%），但单板附加值高，半导体设备背板（40–60 层）属于 PCB 技术难度最高的品类之一，随中国半导体设备国产化提速，相关高端背板需求正在培育成长。各细分市场的深度专题分析，将在第八章逐一展开。

第六章　竞争格局与重点企业

6.1　集中度：高度分散中的梯队分化

印制电路板行业是制造业中罕见的"高产值、低集中度"组合。2023年数据显示，中国PCB市场CR3仅为17.79%，CR10约为34.9%。换言之，前十家企业合起来也只覆盖市场产值的三分之一略多，这一数字远低于锂电铜箔（前三超70%）、CCL（前两名合计近29%）等上游材料子行业。全国注册PCB企业超过5000家，A股上市的即超过30家，充分说明中端多层板的进入门槛并不高。

从全球视角来看，中国大陆PCB产值占全球约54%，加上台湾地区，大中华区合计份额超过75%。但这54%的产量份额在价值分布上并不均匀——高度集中于多层板、HDI和FPC，而利润率最高的IC载板（FCBGA/FCCSP/BT）仍以日本、台湾、韩国企业为主导。中国大陆在IC载板这一品类的全球份额仅约6%，国产化率约4%—10%，是整个行业最显著的结构性短板。

梯队格局可分为三层。第一梯队以年营收100亿元以上为界：鹏鼎控股凭借全球PCB产值榜首地位（市占约12.1%）独居第一；东山精密以FPC和精密组件多元化布局年营收近370亿元（含PCB及非PCB业务），全球排名第三附近；深南电路2024年营收突破179亿元，跻身全球前十。景旺电子和沪电股份紧随其后，分别以刚柔平台型和AI服务器高端板为核心优势。第二梯队营收50—100亿元，涵盖胜宏科技、兴森科技、崇达技术等，各有细分主场。第三梯队体量更小，依顿电子、超声电子、博敏电子等在汽车、消费电子等专精方向各守一隅。

集中度偏低的根本原因是产品结构的高度分散性——多层板从4层到60层以上、不同下游对规格认证体系各不相同，叠加客户定制需求，使得大体量企业难以用单一产品线横扫全市场。这也意味着，龙头溢价更多来自工艺壁垒、客户关系积累与高端品类突破，而非规模壁垒本身。

---

6.2　鹏鼎控股（002938）：全球第一，苹果强绑定

鹏鼎控股是全球产值规模最大的PCB企业，2024年营收达351.40亿元（同比+9.59%），归母净利润36.20亿元（同比+10.14%），毛利率约16%。公司产品线涵盖FPC柔性板、SLP类载板、HDI高密度互联板、Mini-LED板及刚挠结合板，是苹果公司全球最大PCB供应商，全球PCB市场份额约12.1%。

苹果客户贡献营收287.93亿元，占鹏鼎总营收81.94%。这一集中度既是优势，也是风险。苹果供应链的备货节奏直接决定鹏鼎的季度利润波动——2024年上半年净利润同比下降3.40%，全年靠下半年苹果新品发布前的备货周期拉平。FPC占苹果全线产品PCB用量约三分之一，SLP类载板是iPhone主板的核心工艺壁垒，二者共同构筑护城河。

AI终端与新能源汽车是鹏鼎的增量叙事。汽车和服务器板块2024年营收合计10.3亿元，同比增长90.3%；消费电子和计算机板块营收97.54亿元，同比增长22.3%，其中AI相关占比超过45%。鹏鼎在淮安规划80亿元新产业园，聚焦SLP、高阶HDI及高层板产能，旨在在苹果链之外建立第二增长极。

---

6.3　深南电路（002916）：通信、AI服务器与IC载板三引擎

深南电路2024年营收179.07亿元（同比+32.39%），归母净利润18.78亿元（同比+34.29%），毛利率24.83%（同比提升5.98个百分点）。PCB业务实现营收104.94亿元，封装基板业务实现31.71亿元（同比+37.49%）。

深南的差异化在于"三轮驱动"结构。通信网络PCB是基盘，数据中心和AI服务器PCB是2024年最大增量引擎，数据中心领域已成为继通信之后第二个突破20亿元年订单的下游市场；封装基板（IC载板）是战略纵深。FCBGA方向，深南已实现14层及以下产品量产，18层和20层产品完成样品制造并获得客户反馈；广州知识城FCBGA项目总投资约60亿元，全面达产后年产能约2亿颗。FCCSP方向，mSAP和ETF工艺已达到行业内领先水平，已进入国内芯片设计厂商供应链。

毛利率24.83%在国内PCB企业中处于中上水平，体现了高端通信板与载板的产品溢价。深南是国内少数能用主业盈利支撑IC载板战略性扩张的企业，路径较兴森科技的"战略亏损换市场"更为稳健。

---

6.4　沪电股份（002463）：AI服务器背板弹性最大

沪电股份2024年营收133.42亿元（同比+49.26%），归母净利润25.87亿元（同比+71.05%），PCB业务毛利率提升至35.85%（同比+3.56个百分点）。这是2024年A股PCB板块业绩弹性最高的公司之一。

沪电的核心产品是AI服务器主板背板——40—60层、铜厚5oz以上的超高端PCB。英伟达生态链的ODM和OEM厂商广达、纬颖等是其核心客户，而AI服务器背板的工艺门槛极高：层数多、孔密度大、信号完整性要求严苛，能够稳定规模化量产的国内企业屈指可数。这一产品结构直接拉动毛利率攀升至35.85%，是行业领先水平。

营收增速49%、净利增速71%，对比同期景旺（+17%营收、+25%净利）和崇达（+9%营收、净利-37%），说明AI服务器高端板与消费电子中低端板之间景气度的结构性分化，2024年已非常显著。

---

6.5　景旺电子（603228）：刚柔平台，多元穿越周期

景旺电子2024年营收126.59亿元（同比+17.68%），归母净利润11.69亿元（同比+24.86%），经营现金流净额22.9亿元。

景旺以"平台型"战略著称，同时布局刚性PCB（多层板、HDI）和FPC两大赛道，下游客户分散于消费电子、工业控制、汽车电子和5G通信多个领域。这种分散结构在单一赛道景气度不足时能形成对冲，但也限制了在高景气赛道的集中爆发。2024年新能源汽车域控制器、BMS和激光雷达用PCB是增量来源，公司正积极推进车规认证体系。盈利质量偏好：经营现金流22.9亿元，覆盖净利润接近2倍，说明回款结构健康。

---

6.6　兴森科技（002436）：战略亏损期的IC载板先锋

兴森科技2024年营收58.17亿元（同比+8.53%），归母净利润-1.98亿元，上市14年来首次亏损，主因是FCBGA封装基板项目累计费用投入达7.34亿元，广州兴科CSP封装基板工厂产能利用率不足亏损0.71亿元。

亏损本身是理解兴森的钥匙，而非终点。公司是A股最早系统性押注FCBGA国产化的企业，在广州知识城建设两期月产能合计2000万颗FCBGA工厂，目前处于客户认证推进阶段。2025年4月，兴森发布项目进展公告，已进入多家国内芯片设计厂商送样和认证流程。PCB主业——工程板快件和批量板——2024年营收43.00亿元（同比+5.11%），毛利率26.96%，属于稳定盈利业务，但不足以完全覆盖载板业务的战略性投入。

FCBGA是IC载板皇冠上的明珠，全球主要被Ibiden（日本）、欣兴电子（Unimicron，台湾）、AT&S（奥地利）、三星电机（Samsung Electro-Mechanics，SEMCO，韩国）等把持。兴森的战略意义在于：一旦通过批量认证，将成为国内芯片设计公司避开台日韩垄断的核心替代选项。短期盈利承压是国产化路径的必然代价。

---

6.7　胜宏科技（300476）：HDI与汽车PCB双轮高增

胜宏科技2024年营收107.31亿元（同比+35.31%），归母净利润11.54亿元（同比+71.96%），毛利率22.72%（同比+2.01个百分点）。2025年第一季度势头延续，营收43.12亿元同比增长80.31%，归母净利润9.21亿元同比增长339.22%。

胜宏是中小市值PCB企业中2024年业绩弹性最强之一。HDI板（用于AI加速卡）和汽车PCB（ADAS、智能座舱）双轮驱动是核心逻辑。公司深耕珠三角（惠州）制造集群，产能规模适配中高端HDI量产节奏，车规供应链持续拓展。净利率10.76%高于行业普通多层板均值，体现产品结构升级带来的盈利改善。

---

6.8　崇达技术（002815）：增收不增利，中端承压样本

崇达技术2024年营收62.77亿元（同比+8.75%），归母净利润2.58亿元（同比下降36.93%），毛利率22.41%（同比降低约3个百分点），净利率4.83%。

崇达是中端PCB市场压力的缩影：服务客户逾万家的"中小批量平台型"模式带来分散的议价权，原材料涨价和产能扩张导致的折旧增加难以向下游传导，"增收不增利"是2024年典型特征。与同期沪电、胜宏等受益AI服务器高端板的同行相比，行业内部分化已相当清晰。

---

6.9　东山精密（002384）：规模领先，净利承压

东山精密2024年营收367.70亿元（同比+9.27%），归母净利润10.86亿元（同比下滑44.74%），净利率不足3%。其中电子电路（含FPC）业务营收约24.80亿元、占总营收约67%，LED显示业务营收7.68亿元（同比-35.48%）。

东山精密是A股少见的近370亿营收综合型精密制造商，但多元化布局带来管理复杂度——高毛利FPC业务被低利润的LED显示和精密金属件业务稀释，净利润大幅下滑主要源于LED显示业务收缩及各项费用增加。在苹果FPC供应链中地位次于鹏鼎。在AI终端拉动下，公司FPC业务中AI相关占比已超过45%，是未来净利改善的观察窗口。

---

6.10　超声电子（000823）、依顿电子（603328）、博敏电子（603936）

超声电子2024年营收57.56亿元（同比+5.48%），归母净利润2.16亿元（同比+10.09%），深耕消费电子小型化PCB（可穿戴、TWS耳机等细分FPC品类），增速平稳，无显著AI催化。

依顿电子（603328）是国内汽车PCB专注度最高的A股标的，2024年营收35.06亿元（同比+10.36%），归母净利润约4.40亿元（同比增长约23%—26%），净利率约12%，高于行业平均。客户以比亚迪系、奇瑞系等国内新能源车企及一级供应商为主，汽车PCB的AEC-Q200认证和TS16949体系构成竞争壁垒，竞争格局相对封闭。2024年新能源汽车渗透率加速，域控制器和热管理系统PCB用量持续提升，依顿受益明显。

博敏电子（603936）2024年营收32.66亿元（同比+12.11%），归母净利润-2.36亿元，连续亏损，但减亏幅度超58%。正通过向汽车电子和工业PCB调整产品结构逐步走出亏损，边际改善信号明确。

---

6.11　金安国纪（002636）：CCL二线厂，盈利弹性大

金安国纪主营FR-4系列、高TG、高速低损耗覆铜板及半固化片，是PCB上游的二线CCL厂商。2024年上半年营收19.72亿元（同比+14.93%），归母净利润6995万元（同比增长516.52%），盈利大幅好转主要受益于覆铜板产品价格回升和下游PCB需求改善。全年年报已于2025年4月正式披露。值得注意的是，2025年上半年业绩预警净利润同比预降67%—78%，反映原材料价格波动和竞争加剧对二线CCL厂盈利稳定性的持续考验。

---

6.12　上游配套上市企业

生益科技（600183）是国内CCL绝对龙头，2024年营收203.88亿元，归母净利润17.39亿元，全球CCL市占约13.7%（全球第二，仅次于建滔的15.2%）。覆铜板业务营收147.91亿元（同比+17.09%），印制电路板子公司生益电子营收44.84亿元（同比+43.04%）。高速低损耗CCL（M6/M7系列，S8/S9国产突破）是生益跟随AI服务器需求放量的核心增量，毛利率22.04%（同比+2.80个百分点）。

生益在高速CCL上的布局逻辑清晰：AI服务器用PCB对CCL提出M7乃至M8级别的信号传输要求，国产高速CCL过去长期依赖日本松下（Panasonic）和台湾南亚塑胶（Nan Ya）供应，生益S8/S9系列的量产突破正在填补这一空缺。生益的盈利节奏与PCB行业高速板景气深度绑定，是整个产业链的晴雨表。2025年高速CCL产品放量预期强烈，二季度单季净利已预计超过8亿元。

建滔积层板（1888.HK）是全球CCL第一，市占约15.2%，以香港上市、广东和中西部为主要产能基地，是深南、沪电等国内高端PCB企业的重要原材料供应商。建滔与生益并称CCL双龙头，二者合计全球市占接近29%，掌握PCB制造约30%—40%成本端的定价权。

宏和电子（603256）专注电子级超薄玻纤布，极薄布（如1035、1017型号）全球市占约26%，是AI服务器用高速低损耗PCB的关键基材之一。玻纤布的Low-DK/Low-Loss性能直接影响PCB信号传输速率，随AI服务器PCB扩产提速，宏和高速布产品进入结构性景气区间。

大族数控（301200）是国内PCB设备龙头，核心产品涵盖激光钻孔机、直接成像曝光设备及AOI自动光学检测系统。全球PCB设备市场规模约70.85亿美元，高端激光钻孔设备此前以日本三菱电机和德国LPKF为主导，大族数控持续推进国内替代，在中端激光钻机方向已取得较大份额。IC载板所需的精细化直接成像和高精度激光钻孔设备是下一步国产化的关键攻关方向。

---

6.13　外资与台资在华布局

台资企业是中国PCB产业（尤其是长三角集群）的重要组成，技术层级普遍高于大多数大陆本土企业。

欣兴电子（Unimicron）在昆山建有大规模生产基地，主营HDI板和IC载板，全球IC载板市占约17.7%，是全球IC载板第一大供应商。昆山工厂承接欣兴的标准HDI和部分BT载板生产，是台湾母公司对华业务的核心产能支点。

华通电脑（Compeq）在嘉兴设有工厂，是台湾主要PCB厂商之一，以消费电子和通信HDI板为主，客户覆盖苹果供应链周边。

敬鹏工业在昆山建有印制电路板工厂，以消费电子和汽车电子PCB为主，是台资在大陆制造成本优势的典型运用者。

AT&S（奥地利）中国厂在重庆建有ABF封装基板和HDI板工厂，是欧洲唯一具备FCBGA量产能力的企业，FY2024/25年度营收约15.9亿欧元，重庆工厂是其亚太战略的重要支点，服务高通、苹果等客户的IC载板需求。

Ibiden（日本）是全球FCBGA市场的最大玩家，AI服务器FCBGA市占超过50%，FY2024营收约25亿美元。Ibiden在大陆并无大规模量产工厂，以日本本土基地为主。英伟达、AMD等芯片设计巨头的FCBGA基板高度依赖Ibiden，这一供应链格局对国内AI算力芯片设计公司（寒武纪、壁仞、摩尔线程等）同样构成制约。深南电路和兴森科技正是在国内芯片公司迫切希望摆脱单一依赖这一需求背景下获得订单机会。

---

6.14　梯队财务一览与结构性解读

以2024年年报数据为基准，主要A股上市PCB及上游企业核心指标如下：

• 东山精密（002384）：营收367.70亿元，同比+9.27%，净利10.86亿元，同比-44.74%
• 鹏鼎控股（002938）：营收351.40亿元，同比+9.59%，净利36.20亿元，同比+10.14%
• 生益科技（600183）：营收203.88亿元，净利17.39亿元
• 深南电路（002916）：营收179.07亿元，同比+32.39%，净利18.78亿元，同比+34.29%，毛利率24.83%
• 沪电股份（002463）：营收133.42亿元，同比+49.26%，净利25.87亿元，同比+71.05%，毛利率35.85%
• 景旺电子（603228）：营收126.59亿元，同比+17.68%，净利11.69亿元，同比+24.86%
• 胜宏科技（300476）：营收107.31亿元，同比+35.31%，净利11.54亿元，同比+71.96%，毛利率22.72%
• 崇达技术（002815）：营收62.77亿元，同比+8.75%，净利2.58亿元，同比-36.93%
• 兴森科技（002436）：营收58.17亿元，同比+8.53%，净利-1.98亿元（首次亏损）
• 超声电子（000823）：营收57.56亿元，同比+5.48%，净利2.16亿元，同比+10.09%
• 依顿电子（603328）：营收35.06亿元，同比+10.36%，净利约4.40亿元，净利率约12%
• 博敏电子（603936）：营收32.66亿元，同比+12.11%，净利-2.36亿元（减亏58%）

从财务数据的横切面可以读出三条结构性规律。

第一，AI服务器是2024年最大景气分化因子。 受益于AI高速背板的沪电（净利+71%）和胜宏（净利+72%），与以消费电子为主的东山精密（净利-45%）、崇达（净利-37%）形成鲜明对比。同样的营收增速区间，盈利弹性差距在3—5倍。

第二，IC载板处于战略投入期，亏损是主动选择。 兴森科技-1.98亿元净利的背后，是FCBGA国产化战略累计7.34亿元的资本消耗，这笔钱的回报周期在5—8年量级，短期利润指标不是评价尺度。深南电路的路径不同：用通信和AI服务器PCB的主业盈利支撑IC载板扩张，两种策略代表了国内企业进入高端IC载板赛道的两种姿态。

第三，毛利率是产品结构的晴雨表。 沪电35.85%，依顿约20%以上，崇达22.41%，鹏鼎约16%——毛利率排序基本对应产品层级：AI服务器超高端背板＞汽车高可靠PCB＞中端HDI＞消费电子大宗FPC。高毛利背后是工艺门槛和客户认证壁垒，而非单纯价格竞争。

---

6.15　竞争格局的长期演进方向

从集中度、产品结构与资本投向看，中国PCB竞争格局的演变路径清晰：中端多层板将持续洗牌，环保成本上升与产能过剩双重压制中小企业，龙头整合不可避免；高端HDI和AI服务器高速板是当前最大的结构性机会窗口，已形成沪电、深南、胜宏等差异化领跑格局；IC载板是5年维度内最重要的变量，深南与兴森代表本土最有力的两支挑战者，但从当前量产能力到Ibiden、欣兴的工艺水准，仍有约1—2代、3—5年的追赶距离。

外资台资在华的策略也在微调。台资企业持续深耕长三角高端HDI和IC载板，AT&S重庆工厂是欧洲资本在中国大陆布局IC载板能力的孤本。在中美贸易摩擦背景下，台资企业一方面在泰国、越南建立备份产线，另一方面对大陆市场的技术输入趋于收敛，这为国内企业的技术自主提供了时间窗口，也带来了供应链切换的阶段性压力。

竞争格局的终局并非少数几家独大，PCB产品多样性决定了行业将长期维持"头部集中、腰部分散"的结构——但头部的定义本身正在重写：全球PCB第一名的壁垒，已不再是产量规模，而是能否在IC载板和AI服务器超高端板这两个价值天花板最高的品类上完成技术跨越。

2024年年报数据的一个深层信号是：相同营收规模下，能否切入AI服务器高速板和IC载板赛道，决定了企业毛利率的上限差距超过20个百分点。这不是短期周期波动，而是产品结构决定的长期利润区间之差。中国PCB行业未来五年的真实竞争，不在"谁的产量更大"，而在"谁先在更高技术台阶上站稳脚跟"。

第七章　中游产业带与"小而散"格局

7.1　集中却分散：理解 PCB 行业的双重结构

中国 PCB 行业存在一个看似矛盾的特征：在全球层面，中国大陆占据约 54% 的全球产值，头部企业鹏鼎控股全球市占约 12.1%，东山精密约 8%，深南电路约 5%；三家合计约 25%，意味着珠三角和长三角几乎构建起了全球 PCB 生产的半壁江山。然而在中国国内，2023 年 CR3 仅为 17.79%，CR10 仅为 34.9%——与锂电铜箔（前三超 70%）等集中度更高的材料细分赛道相比，PCB 中游仍是一个高度分散的市场。

这一双重结构的成因，根植于 PCB 制造的经济学逻辑：

其一，产品多样性阻断规模效应的传导。单层板、双层板、通用多层板（4–8 层）、高阶 HDI、FPC、刚挠结合板，每类产品的工艺路线、设备投入、客户资质要求差异悬殊。龙头企业在 FPC/SLP（鹏鼎）、高速背板（沪电）、IC 载板（深南、兴森）方向建立了高壁垒护城河；但这些护城河并不能延伸至标准 4–8 层板的中低端市场——后者门槛低、工艺成熟、客户分散，天然滋养海量中小厂。

其二，地域配套外部性造就了产业带效应。CCL、铜箔、化学品、干膜、油墨，以及钻孔、曝光、电镀等设备，一旦在某地形成密集配套，单个中小 PCB 厂的生存成本就会大幅降低。珠三角深惠莞一带数以千计的中小 PCB 厂，正是依托这套协同配套体系延续生命力的。

其三，下游客户结构维持了需求长尾。消费电子、工控、医疗、汽车等领域充满非标定制需求，中小批量打样订单对灵活性的要求远高于对价格的敏感度，规模庞大的中小专业厂反而更具竞争力。全国注册 PCB 相关企业逾 5000 家，A 股上市超 30 家，其中大量是聚焦特定下游或特定技术等级的专精型企业。

7.2　分层画像：龙头、中端专业厂与中小批量打样厂

要理解 PCB 产业带生态，有必要先厘清三个层级的分工逻辑。

第一层级，上市龙头（年营收百亿元以上）。以鹏鼎控股（002938）、东山精密（002384）、深南电路（002916）、景旺电子（603228）为代表。这批企业的核心特征，是在特定技术品类上已积累起门槛极高的工艺能力——鹏鼎的 FPC/SLP 生产线，深南的高阶多层服务器板与 IC 载板产线，沪电股份（002463）的超厚铜 AI 服务器背板，每一项都需要持续数年、数十亿元的资本开支才能建立。这类企业通常占据一线大客户（苹果、英伟达生态 ODM、华为等）供应链，出货量稳定，但对单一大客户的依赖也相应很高。龙头之间的竞争更接近"各守赛道"而非"同质厮杀"。

第二层级，中端专业厂（年营收 20–100 亿元）。以胜宏科技（300476）、崇达技术（002815）、依顿电子（603328）、博敏电子（603936）等为代表。这些企业通常聚焦一个或两个下游方向（汽车电子、工控、通信），在各自细分上做出了一定的技术深度，但在高阶产品（Anylayer HDI、IC 载板）上尚未到位。胜宏科技 2024 年营收 107.31 亿元（同比 +35.31%），毛利率 22.72%，是惠州产业带中端专业厂中成长最快的一家；崇达技术以中小批量平台型为定位，广覆多元下游。

第三层级，中小批量打样厂（年营收数千万至数亿元）。这是"小而散"特征最集中的群体。这类企业主要分布在深圳（总部聚集）及惠州、东莞的配套园区，主打快速打样（24 小时至 72 小时交付）与中小批量定制，在议价能力上完全依附于上游配套供应链和龙头厂商外溢订单。环保合规成本日趋严苛正在加速这一群体的出清——东莞、深圳已有多家中小厂因电镀废水排放不达标被关停，实质上抬高了留存企业的隐性门槛。

7.3　珠三角：第一极，约占全国产能 60%

广东省 PCB 产能约占全国 60%，是中国 PCB 的历史发源地，也是现存规模最大、配套最完善的制造集群。从地理上看，珠三角形成了三个同心圈层。

核心圈以深圳为中心。深圳是高端 PCB 的总部与研发中枢，鹏鼎控股、深南电路总部均位于此。IC 载板研发前沿——包括兴森科技广州知识城产线的技术决策端——也集中于珠三角高端圈。深圳凭借完善的金融、人才、对外交通基础设施，是几乎所有大型 PCB 上市公司的战略高地，但由于土地与人力成本持续上升，规模量产早已向周边城市迁移。

第二圈为惠州、东莞、中山。胜宏科技的主力产能基地位于惠州；鹏鼎控股华南量产核心亦依托惠州基地。东莞承接大量通用多层板和 HDI 的中等规模产能，是中小专业厂聚集最密的地带之一。中山、珠海则以消费电子用板为主，并向新能源汽车 PCB 方向延伸布局。这一圈层的优势在于：CCL（建滔、生益）、电子铜箔、化学品、设备供应商高度集中于方圆 200 公里之内，单次物流周转极短，中小批量快速响应能力全国最强。劣势同样明显：土地成本已高于内地承接区 30%–50%，环保达标改造成本持续抬升，推动部分量产工序向第三圈层或江西、湖北承接。

第三圈覆盖清远、河源。土地和劳动力成本更低，承接深惠莞的标准多层板产能外溢，是珠三角内部的"成本洼地"，以通用板中低端量产为主。

7.4　长三角：第二极，约占全国产能 30%

长三角 PCB 集群的突出特点是台资企业密度全国最高，形成了差异化于珠三角民营体系的另一套竞争生态。

昆山是台资 PCB 在华的核心锚点。欣兴电子（Unimicron）、敬鹏电子、南亚电路（Nan Ya PCB）均在昆山布局了大规模产能。欣兴电子是全球 IC 载板市占率第一（约 17.7%）的台湾企业，其昆山工厂在全球产能版图中举足轻重。敬鹏电子专注通用多层板与 HDI，南亚电路则以车规 PCB 和工控板见长。台资企业的最大优势是较早建立了完整的上下游对接体系：CCL 供应商台光（TUC）、联茂（Iteq）、南亚塑胶均在长三角配套，形成闭环。

苏州、嘉兴是长三角产业带的延伸节点。华通电脑（Compeq）在嘉兴的工厂，是面向通信与服务器市场的重要产能点。上海、苏州则以高端 IC 载板的研发试产和配套为主，集聚了部分日资、韩资电子化学品供应商，形成高端材料的配套生态。

2024 年，鹏鼎控股宣布在江苏淮安投资约 80 亿元建设新产业园，聚焦 SLP、高阶 HDI 及高层板产能扩张，将长三角产业带的纵深进一步拓展至苏北。这一布局反映了龙头对长三角人才与产业生态的持续信任，也折射出珠三角土地成本约束下龙头外溢的趋势。南通、盐城等苏北城市则承接来自昆山、苏州的通用板、HDI 外溢，凭借更优惠的土地政策和综合成本有效分流了中低端产能。

7.5　环渤海：第三极，不足 5%

天津、北京及周边区域构成中国 PCB 的第三集群，产能占全国不足 5%，但在细分定位上具有不可替代性。这一区域的 PCB 企业以外资央企关联企业为主，主要服务于通信基站、军工、航空航天等高可靠性（IPC Class 3）应用，对良率和可靠性要求极高，批量通常远小于消费类电子。

环渤海 PCB 产业不以规模见长，而以特种认证（航天级、军工级资质）构建壁垒，形成高度定制化的"小批量、高溢价"格局。随着通信装备需求增长，该区域有望在特种通信 PCB 方向实现有限度的规模扩张，但不太可能从根本上改变全国产能分布格局。

7.6　中西部承接：新兴产业带，2020–2025 快速扩张

劳动力成本上升与环保合规约束收紧，是推动 PCB 产能向中西部迁移的两大核心驱动力。2020 年后，形成了三个主要承接极。

江西（吉安、赣州）已成为中西部最重要的 PCB 新基地，承接的不仅是通用板产能，更已覆盖到算力相关高端产品线。标志性项目包括：鹏鼎控股江西吉安二期，投资约 17.5–19 亿元，聚焦算力电路板，规划于 2026–2027 年分批投产；生益科技九江覆铜板项目同步跟进，完善上游配套；吉安生益电子 5G 工业互联网智能制造工厂亦已投产。龙头下沉与上游联动叠加，意味着吉安正在从单纯的劳动力成本洼地升级为具备完整产业配套的中端生产基地。

湖北（黄石）的 PCB 产业集聚速度在 2023–2024 年明显加快。2024 年 3 月，黄石市集中签约 31 个产业项目，其中 5 个 PCB 项目合计投资 25 亿元，涵盖柔性线路板、高多层板等多种品类。沪电股份、沪士电子在黄石均有产能布局，两家企业的高速背板技术积累与黄石的政策优惠形成结合，使黄石成为 AI 服务器 PCB 产能承接的重要节点之一。

四川（广汉、绵阳）以军工配套和消费电子基板为主，基础相对薄弱，但在国家政策引导下产能基础正在逐步建立。广汉已有相关 PCB 项目落地，绵阳依托军工科研资源，正探索特种高可靠 PCB 方向的差异化布局。

总体看，中西部承接的核心逻辑是"成本+政策+龙头带动"三重叠加，但与珠三角和长三角相比，上游 CCL、化学品等关键配套的集聚程度仍有明显差距，补链完善需要数年时间。

7.7　东南亚：2024–2029 CAGR 12.4%，短期难成真正替代

在中美贸易摩擦升级背景下，全球前 40 强 PCB 企业中有 33 家已宣布在 2026 年前于泰国、越南、马来西亚建立生产基地，中国百强 PCB 企业中逾四分之一计划于 2025 年前在上述地区建厂。预计 2029 年东南亚 PCB 产值将达约 108.98 亿美元，占全球比约 12.4%，2024–2029 年 CAGR 达 12.4%。

然而，东南亚承接面临三重现实制约，短期内难以构成对中国的真正替代。

第一，成本优势有限。东南亚综合制造成本仅比中国低 10–20%，远未达到足以驱动大规模迁移的临界点。当地人工成本虽低，但物流成本、管理难度、基础设施水平的差距相当程度上抵消了人工优势。

第二，供应链配套缺位。CCL、铜箔、化学品、专业设备在东南亚几乎没有本地化供应，意味着大量原材料仍需从中国或日本进口，产业链协同效率显著低于珠三角和长三角成熟集群。

第三，高端产能不可复制。东南亚现有产能以普通多层板为主，AI 服务器背板、高阶 HDI、IC 载板等高端品类所需的精密设备操作能力、工艺工程师储备、品控体系，短期内在东南亚无从建立。

美国 2025 年针对经越南转口的中国原产电子品增设转运识别关税，实质上关闭了部分"借道"路径，进一步限制了东南亚布局的实际减税效果。中长期看，东南亚供应链若逐步成熟，将主要对中国中低端 PCB 出口形成竞争压力，而对中国高端产能的影响在 2030 年前不会是决定性的。

7.8　"小而散"的上游识别难题

PCB 中游产业带的"小而散"特征，不仅仅体现在制造商的数量与分布上，还折射到整个上游配套体系的认知难度。

一块合格的通用多层板，从原材料到出厂，涉及 CCL、玻纤布、铜箔、化学镀液、油墨、干膜，以及钻孔、曝光、电镀、AOI 检测等十余道工序，每道工序后面都站着数家至数十家专业配套厂。仅 PCB 直接配套领域，上游供应商规模就以千计。这些配套厂散布于珠三角和长三角的各级工业园区，厂名变动频繁，生产状态和规模随市场周期大幅波动。

中游 PCB 厂本身的识别同样困难：全国注册 PCB 相关企业逾 5000 家，但真正在产、且能批量交付的工厂远少于注册数量；部分企业仅保留壳体，实际产能早已外包或停滞；不同企业在"做哪类板"上也存在很大差异——有些专注 FPC，有些只做标准 FR4 多层板，有些已切入汽车板认证赛道，相互之间几乎不可替代。

天下工厂正是在这一背景下构建了从约 480 万家在产真工厂中精准识别哪家 PCB 厂真正在产、主攻哪类板材、产能规模几何的识别能力——这一能力对于 PCB 采购方和销售端寻找真实配套而言，是"工商注册查询"和传统目录网站所无法提供的。

7.9　产业带格局的演变方向

综合珠三角、长三角、环渤海和中西部承接四大板块，中国 PCB 产业带格局在未来 5 年内的演变方向大致清晰。

高端产能向两极集中。高阶 HDI、AI 服务器背板、IC 载板等高端品类，将继续以深圳/广州知识城、上海/昆山为核心，原因在于这两个区域的工艺工程师供给和高精密设备服务响应能力不可替代。中西部承接能扩充的，主要是中端通用多层板和标准 HDI 产能。

中西部成本洼地竞争加剧。江西吉安、湖北黄石、四川广汉已形成一定规模的产业配套，随着更多龙头项目投产，中西部基地的综合竞争力将稳步提升，同时也会引发区域间的政策博弈与产能竞争。

环保合规加速中小厂出清。电镀蚀刻废水治理门槛的持续提升，是推动产业集中度缓慢上升的重要非市场力量。珠三角和长三角的中小厂面临改造成本与盈利能力之间的结构性矛盾，部分将被龙头兼并或直接退出，腾出的市场份额将被已合规的中端专业厂和规模化龙头吸收。

东南亚分流中低端，不改变高端格局。东南亚布局的成效将在 2027–2030 年逐步显现，主要体现为中国中低端通用板出口份额的边际下滑，而非对整个产业的重塑。面向欧美客户的"制造地合规"需求，将推动部分企业在东南亚维持有限产能以满足客户溯源要求，但核心竞争力仍将扎根于中国本土完整的供应链生态。

整体而言，中国 PCB 产业带的"小而散"格局不会在短期内根本改变——技术分层、下游多样、配套外部性这三重逻辑短期内并不消失。但集中度的结构性提升已然启动：龙头加速扩产高端品类，环保门槛倒逼中小出清，中西部承接分流通用板——三者合力，将在 2026–2030 年推动 CR10 从目前约 35% 缓步提升，产业带从"海量分散"走向"分层有序"。

第八章　细分市场专题

8.1　下游细分赛道总览

在 2024 年约 733 亿美元的全球 PCB 市场中，六大细分赛道之间的增速差异已拉开至肉眼可见的梯度：AI 服务器以一年近七成的涨幅独占风口，汽车电子凭借新能源渗透率持续攀升坐稳第二增长极，而消费电子虽增速平和，仍以体量优势维持最大单一赛道地位。以下表格从体量、增速和核心驱动三个维度呈现各赛道轮廓，后文逐一深挖。

细分赛道	2024 年全球规模（估算）	同比增速	核心驱动	技术标志
AI 服务器 PCB	约 320 亿美元	+68.4%	NVIDIA Blackwell 放量、数据中心 capex	28–36 层、M8/M9/M10 CCL
消费电子 PCB	约 185–220 亿美元	中低单位数增长	手机换机周期、AI 端侧、折叠屏	SLP、Anylayer HDI、FPC
汽车 PCB	约 103 亿美元	+12.3%	BEV 渗透、ADAS、域控制器	高可靠多层、PTFE 高频材料
工控 / 医疗 / 半导体设备	占全球约 8–10%，约 60–75 亿美元	稳健	自动化升级、半导体国产化	IPC Class 3、40–60 层背板
IC 载板	约 181 亿美元	+11.7%（至 2029 年 CAGR）	AI 芯片大封装、先进封装	FCBGA/FCCSP/BT，ABF 膜
5G / 通信 PCB	占全球约 28–35%	温和复苏	基站扩容、800G 交换机、AiP 天线	高多层、毫米波 PTFE

注：各赛道口径有所交叉（AI 服务器兼含通信与计算），数字为并列参考口径，非严格加总。

---

8.2　AI 服务器 PCB：价值量革命

8.2.1　单台价值量跃升

AI 服务器对 PCB 的冲击，首先体现在每台整机所承载的 PCB 物料价值上的质变。

以英伟达 DGX H100 为基准：单台 PCB 价值约 2700 美元，是同期普通通用服务器（约 335–400 美元）的约七倍。这一差距来自三个方向的叠加：更多的 GPU 卡槽与 NVSwitch 板、更高层数的主板背板、以及使用成本数倍于 FR4 的高速 CCL 材料。

到 Blackwell 架构的 GB200 NVL72 机柜，价值量再度跃级。一套 72 颗 GPU 的液冷机柜，PCB 相关物料价值约达 17.1 万美元，在整机物料成本中仅次于 GPU，超过了 CPU 的价值贡献。机柜整机售价约 280–340 万美元，PCB 物料约占整机成本的 5%–6%，这一比例在服务器硬件史上前所未有。

8.2.2　层数与材料规格演进

技术参数的演进路径清晰揭示了 AI 服务器 PCB 的门槛位置：

GB200 Bianca 主板：22 层 HDI 结构，其中 18 层使用 M8 等级 CCL，4 层核心层使用 M4 材料，支持 224 Gbps SerDes 速率。M8 材料对介电常数（Dk）和耗散因子（Df）的控制要求极为苛刻，其成本已显著高于 M7 等级。

800G 交换机主板：层数在 30 层以上；沪电股份已量产 52 层 GPU 背板，属目前商用规模最高层数产品之一。

下一代 Vera Rubin（VR200/VR300，预计 2026 年下半年发布）：规格升至 32–40 层以上，材料向 M9/M10 迁移。M9/M10 高速 CCL 的单价约为普通 FR4 的 15–20 倍，这意味着即便层数不变，单台物料成本也因材料升级而显著提升。

以材料等级对应成本倍数的简要参照如下：

• M7（超低损耗）：成本约为 FR4 的 6–9 倍，已广泛用于现役 AI 服务器
• M8（GB200 主用）：成本进一步高于 M7，当前 AI 服务器主流标配
• M9/M10（Vera Rubin 路线图）：约为 FR4 的 15–20 倍，量产尚处爬坡阶段

在 Blackwell 代产品中，层数已从传统服务器的 16–20 层普遍升至 28–36 层，Anylayer HDI 工艺成为标配而非选配。

8.2.3　产业规模与中国大陆三大受益企业

2024 年全球 AI 服务器 PCB 市场规模约 320 亿美元，同比增长 68.4%，占全球 PCB 总量的比例已从两年前的个位数升至接近 45%。换言之，近一半的全球 PCB 增量来自这一个子赛道。另一组参照数字同样具有说服力：每一美元 AI 服务器收入可拉动约 3–4 倍的 PCB 内容价值（相比标准计算服务器），这一乘数效应使 AI 服务器成为 PCB 行业迄今为止见过的最强单一需求驱动。

A 股市场中，沪电股份（002463）、胜宏科技（300476）、深南电路（002916）是最直接的受益者，三家企业 2024 年业绩同步印证了这一判断。

沪电股份（002463）是 AI 服务器主板背板的国内核心供应商，服务英伟达生态中的广达、纬颖等 ODM/OEM 客户。2024 年营收 133.42 亿元，同比增长 49.26%；PCB 业务毛利率升至 35.85%，同比提升约 3.4 个百分点——这一毛利率水平在国内通用 PCB 厂中显著偏高，正是产品结构向高层数背板集中的体现。28 层及以上高阶板订单占比已超 40%，800G 交换机产品批量出货，GPU 类 6 阶 HDI 亦已通过认证进入量产准备。公司规划约 43 亿元扩产项目，主要面向 AI 数据中心。

胜宏科技（300476）在 AI 算力卡、数据中心 UBB 及交换机领域取得全球市场份额第一的位次。2024 年营收 107.31 亿元（+35.31%），归母净利润 11.54 亿元（+71.96%），增利幅度超过增收幅度，说明产品结构改善带来的利润杠杆效应正在兑现。

深南电路（002916）的战略路径略有不同：除 AI 服务器 PCB 直接受益外，还将业务链向封装基板（IC 载板）延伸，向近半导体精度方向演进。2024 年全年营收 179.07 亿元（+32.39%），归母净利润 18.78 亿元（+34.29%），IC 载板业务营收 31.71 亿元（+37.49%），已实现 FCBGA 14 层量产、18/20 层样品送样。

三家企业共同指向同一个信号：AI 服务器 PCB 的价值量跃升不仅拉升了行业整体景气，更在中国大陆制造体系内重新定义了"高端多层板"的内涵上限。

---

8.3　消费电子 PCB：体量最大，结构分化

8.3.1　SLP 渗透与技术路径

消费电子（以智能手机为核心）是全球 PCB 最大的单一需求来源，占全球 PCB 市值约 25–30%。以产品技术复杂度排序，这一赛道呈现三层清晰的演进梯队：普通多层 HDI → Anylayer HDI（任意层互联）→ SLP（Substrate-Like PCB，类基板）。

SLP 相比传统 HDI 可将 PCB 面积缩减约 30%，线宽 / 间距可达 25–30 µm，介于 HDI 与 IC 载板之间。苹果自 iPhone 8/X 引入 SLP 后，旗舰机型主板持续沿用并升级。预计 2024 年采用 SLP 技术的手机出货量渗透率约为 16%，但对应产值占比约 27%，说明 SLP 产品的平均单价远高于普通 HDI，少数机型贡献了超出份额比例的价值量。

在 FPC 柔性板领域，消费电子亦是最大用量场景。单部智能手机内平均含 10–15 片 FPC，用于屏幕连接、摄像头模组、天线馈电等部位。可穿戴设备（智能手表、运动手环）中 FPC 使用比例高达 69%，多层 FPC 占其应用结构的约 73%。折叠屏手机的普及进一步拉动 FPC 单机用量，折叠转轴部位所用的超薄高弯折性 FPC 属技术壁垒最高的细分品类。

8.3.2　鹏鼎控股与苹果链集中度

鹏鼎控股（002938）是研究消费电子 PCB 的最佳观测窗口，也是评估苹果供应链集中风险的典型样本。

2024 年鹏鼎营收 351.40 亿元（+9.59%），归母净利润 36.20 亿元（+10.14%），毛利率约 16%。苹果贡献收入 287.93 亿元，占总营收 81.94%——这一集中度意味着苹果任何设计变动或供应链调整，都将直接影响鹏鼎的单季业绩。

值得关注的是，鹏鼎消费电子及计算机用板收入达 97.54 亿元（+22.30%），其中 AI 端侧类产品（为 iPhone、Mac 等提供 AI 应用支撑的 PCB 组件）占比已超 45%。这一数字表明即便是传统消费电子 PCB 厂，也在借助端侧 AI 渗透实现产品升级：智能手机从"消费终端"向"AI 推理终端"的重定义，为 SLP 和高阶 HDI 带来了新的量价驱动。鹏鼎同步推进淮安 HDI 及 SLP 项目，布局光模块等 AI 核心领域，累计投资已达 23.67 亿元。

---

8.4　汽车电子 PCB：单车价值量重构

8.4.1　新能源车的价值量跃迁

汽车 PCB 是 2024 年增速仅次于 AI 服务器的赛道，全球规模约 103 亿美元，CAGR 约 12.3%（Valuates Reports，2025）。其核心逻辑是：纯电动车（BEV）对 PCB 单车价值量的放大效应。

传统低配燃油车单车 PCB 价值量约为 400–600 元人民币；纯电动车则升至约 2000 元以上，约为传统车的 5–6 倍（折合美元为约 100–150 美元对比 600 美元以上）。其中三电系统（电驱、电控、电池管理）合计需要约 6 套 PCB 板，面积约 0.713 平方米，对应价值量约 640–690 元，占整车 PCB 价值量约 43%，是汽车 PCB 增量最核心的来源。

以特斯拉 Model 3 为参照，机构测算单车 PCB 价值量约 1490–1640 元，略低于行业中位数，主要因为特斯拉在电控系统中推行了较高程度的 PCB 整合与域控制化。

中国大陆汽车 PCB 占本地 PCB 总产值的比例已升至约 26.9%，显著高于全球约 10–15% 的均值，直接反映了中国新能源汽车产量规模与全球最高渗透率所带来的需求结构差异。

8.4.2　ADAS 与域控制器：向高端迁移

新能源车提升了 PCB 的使用量，智能驾驶则提升了 PCB 的技术等级。二者叠加，形成汽车 PCB 的双重增长飞轮。

毫米波雷达（77 GHz）所用 PCB 需要高频低损耗的 PTFE 或改性 PPE 材料，单价远超普通 FR4。域控制器（DCU）将原先分散在车身各处的多个电子控制单元（ECU）整合到单块高算力板上，部分高规格 DCU 已要求 20 层以上，层数和复杂度显著高于传统汽车 PCB。据预测，ADAS 应用段占汽车 PCB 市场的比重将于 2026 年升至约 38–42%。

从增量贡献来源看：EV 电气化升级贡献约 25% 的汽车 PCB 增长，ADAS 系统集成贡献约 20%，车内信息娱乐（IVI）系统贡献约 15%，三者合计覆盖了汽车 PCB 增量的约 60%。

在国内布局中，景旺电子（603228）主打刚性 PCB 与 FPC 的平台型能力，汽车电子是其重要的多元化出口之一；胜宏科技（300476）亦将汽车 PCB 作为独立业务板块推进；依顿电子（603328）则专注汽车 PCB 细分深耕。

汽车 PCB 赛道的另一个结构性特征是认证周期长。汽车级 PCB 通常需要通过 AEC-Q 系列可靠性标准，从样品到量产的导入周期常达 18–24 个月。这既是进入壁垒，也是一旦获批即形成较高黏性供应关系的护城河。全球预测中，汽车 PCB 市场规模将于 2035 年达约 192 亿美元，对应 2024–2035 年 CAGR 约 8.5%，在六大赛道中仅次于 AI 服务器和 IC 载板，是确定性最强的中周期成长赛道。

---

8.5　工控、医疗与半导体设备：高价值小体量

8.5.1　工控与医疗

工控与医疗合计占全球 PCB 约 8–10%，体量不及通信或消费电子，但这一赛道具有两个突出特征：附加值高、认证壁垒极高。

工业控制 PCB 的核心要求是宽温工作范围（-40°C 至 125°C）、长寿命（10–20 年）和 IPC Class 3 高可靠性认证。典型产品涵盖 PLC 控制器、变频器、伺服驱动器、机器人控制单元、能源逆变器及工业以太网交换机背板。储能、光伏、风电等行业的扩张为工控 PCB 带来了稳健的增量需求。

医疗 PCB 同样遵循 IPC Class 3 标准，对于植入式设备（心脏起搏器、神经刺激器）还要求刚挠结合板材料具备生物相容性，并需通过 UL/FDA 认证。MRI/CT 成像设备所用多层背板层数通常在 20 层以上，等级要求接近高端通信 PCB。医疗领域进入门槛高、转换成本大，一旦通过认证，供应关系相当稳固。

8.5.2　半导体设备背板

半导体设备内部的高层数背板，是 PCB 中技术难度最高的品类之一。光刻机、刻蚀机、量测设备的内部背板通常需要 40–60 层，对信号完整性、热稳定性和尺寸精度的要求几乎与 IC 载板相当，但结构形态上仍属 PCB 范畴。

ASML、Applied Materials（AMAT）、Lam Research 等国际设备龙头对 PCB 供应商资质要求极高，国内厂商进入其供应链的门槛不亚于进入 Tier 1 汽车主机厂。随着国内半导体设备国产化提速——以北方华创、中微公司、华海清科为代表——带动国内高端背板需求逐步释放。这一需求体量虽小，但技术牵引价值显著，是验证国内 PCB 厂高端能力的测试场。

---

8.6　IC 载板：价值皇冠，国产化最大短板

8.6.1　三大产品类型与应用场景

IC 载板（封装基板，Package Substrate）是连接裸芯片与 PCB 主板的关键中间层，是整个 PCB 产业链中附加值最高、向半导体工艺靠拢最近的品类，全球产值约占 PCB 总量的 17%，而利润贡献比例更高。

三大主流类型分工明确：

• FCBGA（倒装芯片球栅阵列）：服务于 CPU、GPU、AI 加速芯片（英特尔 Sapphire Rapids、英伟达 H100/GB200/B200、AMD MI300X 等）。核心材料为 ABF 膜（Ajinomoto Build-up Film），当前量产线宽 / 间距为 6–7 µm，2025 年进入 5 µm 阶段，技术难度最高、附加值最大。

• FCCSP（倒装芯片芯片级封装）：面向 SoC（高通骁龙、苹果 A 系列）、存储控制器等移动 / 消费级高性能芯片。线宽 / 间距约 15–25 µm，材料兼用 ABF 与 BT 树脂。

• BT 载板：材料为 BT（双马来酰亚胺三嗪）树脂，主要承接移动芯片（高通、联发科）、DRAM/NAND 封装、RF 前端芯片，技术门槛相对较低，是目前国内大陆厂商尚能批量生产的主力品类。BT 树脂的全球供应由三菱瓦斯化学（Mitsubishi Gas Chemical，MGC）与住友化学形成双寡头格局。

高端 FCBGA 载板的单价约为 8 层服务器 PCB 的 4–5 倍，Ibiden 等头部厂商在此细分的毛利率长期维持在 40–50% 区间。

8.6.2　全球市场高度集中

2024 年全球先进 IC 载板市场规模约 181 亿美元，预计至 2029 年达 315 亿美元，CAGR 约 11.7%。其中 ABF 基板（FCBGA 子集）规模约 49 亿美元，BT 基板约 105 亿美元。

市场格局高度集中，日本、韩国、中国台湾三地几乎垄断全部产能。

厂商	地区	全球市占（约）
欣兴电子（Unimicron）	中国台湾	约 17.7%（2022）/ 约 16%（2024）
南亚电路板（Nan Ya PCB）	中国台湾	约 10.3%
揖斐电（Ibiden）	日本	约 9.3–9.7%
三星电机（SEMCO）	韩国	约 9.1–9.9%
Shinko Electric	日本	约 8.5%
前五合计	—	约 55%

AT&S（奥地利）是欧洲唯一能量产 FCBGA 的企业，主要向英特尔、AMD 供货，全球市占约 6–9%。揖斐电（Ibiden）在 AI 服务器 FCBGA 子市场中市占率超过 50%，是英伟达 GPU 封装基板最核心的单一供应商，并宣布追加约 33 亿美元扩产、目标 2027 财年产能提升至 2024 年的 2.5 倍。

台、日、韩三地合计控制全球 IC 载板产能超过 85%，材料层（ABF 膜由味之素垄断 >95%、BT 树脂由 MGC 主导）则被日本企业近乎完全掌控。

8.6.3　AI 需求爆发与 ABF 供需格局

AI 芯片对 IC 载板的冲击不仅是量的倍增，更是质的升维。英伟达 H100/GB200/B200 均采用大尺寸 FCBGA 封装，搭配 HBM 内存堆叠后封装面积持续扩大；CoWoS 先进封装技术让芯片 die 面积超过 100 mm × 100 mm，远超传统 FCBGA 量产良率极限。芯片封装层数从 3+3 层演进至 11+11 乃至 13+13 层，ABF 膜消耗量呈几何级增长。

味之素（Ajinomoto）掌控 ABF 膜全球超过 95% 的份额，2025 年宣布提价约 30%。ABF 膜的供应节奏几乎决定了全球顶级 AI 芯片的封装产能上限——这是 IC 载板产业链中最具杠杆性的卡脖子节点。

2024 年 AI 相关 ABF 基板再度供紧，Ibiden、Shinko Electric 等日本厂商率先受益，扩产订单已排至 2026 年；与此同时，标准服务器 ABF 基板仍偏弱，两极分化明显。

8.6.4　中国大陆：差距、布局与时间窗口

中国大陆在全球 IC 载板中的份额约为 4%–10%（不同统计口径），是整个 PCB 价值链中与全球技术水平差距最大的环节。深南电路（002916）、兴森科技（002436）、珠海越亚是国内三大主力攻关企业，三家合计规划扩产投入约 167 亿元。

大陆厂商目前主要批量生产 BT 载板，ABF FCBGA 高端产品的量产良率约为 80–85%，而国际头部厂商的良率约为 95%——约 10–15 个百分点的良率差距，转化为单位成本劣势和客户导入壁垒，是眼下最需要跨越的工程门槛。

兴森科技（002436）已在珠海知识城推进 FCBGA 两期项目，规划月产能 2000 万颗，部分大客户技术评级和可靠性验证已通过，2024 年一季度进入小批量生产阶段。为支撑战略性投入，公司 2024 年归母净利润亏损 1.98 亿元，是上市 14 年来首次亏损，累计投入约 7.34 亿元——这笔亏损本质上是国产化路径上不可绕开的良率攀升成本。

深南电路（002916）广州知识城 FCBGA 项目总投资约 60 亿元，达产年产能规划约 2 亿颗，已实现 14 层量产、18/20 层样品送样，正沿着从 BT 向 ABF FCBGA 逐步迁移的技术路线图推进。

国产化的实质性突破，市场普遍预期在 2026–2028 年逐步体现。这一时间窗口背后是材料、工艺、设备、认证四重约束的协同解锁：ABF 膜国内替代品尚无量产，激光钻孔机仍高度依赖 LPKF 和三菱电机，而获得英特尔、英伟达正式认证所需的时间本身就以年为单位。

---

8.7　5G / 通信 PCB：旧引擎重燃

8.7.1　基站与网络设备

5G 通信 PCB 在全球下游应用中占比约 28–35%，是最大或并列最大的赛道。细分看，5G 基站 PCB 对层数和材料提出了明确要求：Massive MIMO 天线面板需要高频低损耗材料（PTFE 或混压工艺），Active Antenna Unit（AAU）中集成的收发组件对 PCB 信号完整性要求极高。

800G 光互连交换机是数据中心骨干网的核心节点，主板层数超 30 层，用料等级与 AI 服务器主板相当，在 2024–2025 年为高层多层板带来了独立于 AI 服务器的增量需求。国内沪电股份的 800G 交换机主板已批量出货，印证了这一需求的现实性。

8.7.2　AiP 封装天线

毫米波 5G（26 GHz / 39 GHz 频段）采用天线集成封装（Antenna-in-Package，AiP）技术，将天线阵列直接集成在封装基板上，使 PCB 与封装基板的边界进一步模糊。AiP 基板对材料 Dk/Df 的要求接近 IC 载板，但在制造形态上仍归属 PCB 工艺。这一品类在国内尚处于较小规模，但随着毫米波 5G 商用提速，有望成为 5G 通信 PCB 中增速最快的子品类。

2025 年全球 PCB 出货量前五个月同比增长约 7.9%（IPC 数据），5 月单月同比更高达 21.4%，部分原因即为通信设备厂商在 AI 浪潮下的备货与交换机订单的密集释放。

---

8.8　本章小结

六大细分赛道在 2024 年同时展示了各自的驱动内核：AI 服务器的量价双击正在重新定义"高端 PCB"的价值边界，汽车电子的单车价值量跃升使其成为最确定性的中周期增长极，消费电子虽增速平淡但体量与 AI 端侧渗透仍构成稳定底盘，工控医疗以高认证壁垒守住了高附加值腹地，IC 载板则是整个 PCB 产业链中国产化差距最大、战略价值最高的攻坚地带，5G 通信在 800G 换代与毫米波商用的推动下完成了一轮温和重启。

从投资者视角看，六大赛道的机会属性并不相同：AI 服务器和 IC 载板是超越周期的结构性机会，但前者已进入高景气的兑现阶段，后者的国产化周期尚在早期；汽车 PCB 是节奏更稳、确定性更强的成长赛道；消费电子更多跟随换机与 AI 端侧渗透节奏；工控医疗接近刚需属性，波动最小；5G 通信则受制于运营商 capex 周期，呈现温和而非爆发的复苏形态。这六条线索，将在第十一章的预测模型中进一步量化。

第九章　技术演进趋势

9.1　HDI 升级：从叠孔积层到任意层互连

印制电路板的密度极限，由孔的精度决定。过去二十年，HDI（高密度互连）技术在手机主板上走完了三代演进，每一代都以激光钻孔的物理极限为锚点，把可布线空间向更小的尺度推进。

第一代：1+N+1 结构。在内层芯板两侧各叠加一层盲孔积层，最小线宽/间距为 50/50 μm。这是 2010 年代中端智能手机主板的标配工艺，国内绝大多数 HDI 产能集中于此。

第二代：2+N+2 结构。在芯板两侧各叠压两层盲孔积层，最小线宽/间距收窄至 40/40 μm，代表性应用为旗舰手机主板和高端平板。工艺难点在于两轮激光钻孔后的孔位对准精度，良率管控要求更高。

第三代：Anylayer HDI（任意层互连）。全板任意两层之间均可通过激光微盲孔直接互连，彻底取消了传统 HDI 中起隔离作用的中间铜箔基材，产品减薄约 40%。最小线宽/间距已压至 30/30 μm，部分先进产品已触及 25 μm 量产节点。三星折叠屏旗舰与 Apple Watch Ultra 等穿戴旗舰均已采用 Anylayer 架构。

Anylayer 的核心工艺壁垒有两处。其一是激光钻孔精度：从早期 CO₂ 激光的 100 μm 孔径，演进到 UV 激光与 CO₂ 激光组合加工，把盲孔孔径压至 50 μm 以下，甚至接近 30 μm；孔位重叠（Stacked Via）对准误差须控制在 ±10 μm 以内。其二是微孔与盲埋孔的协同填充：Anylayer 要求每一层盲孔均需电镀铜填平（Filled Via），再在其上叠孔，任何气泡或凹陷都会导致可靠性失效。目前全球可稳定量产 Anylayer 的企业，在中国大陆集中于东山精密、鹏鼎控股（002938）和深南电路（002916）；日本旗胜（Nippon Mektron）和三星电机（Samsung Electro-Mechanics，SEMCO）亦处于同一梯队。国内企业的 Anylayer 产能仍处于良率和规模爬坡阶段，距离稳定量产旗舰机型所需的规模与一致性，仍有约 2–3 年的产能成熟窗口。

9.2　SLP（类载板）：HDI 与 IC 载板之间的过渡形态

SLP（Substrate-Like PCB，类载板）是一种物理形态介于高阶 HDI 与 IC 载板之间的特殊产品，由苹果在 iPhone X 主板中率先大规模导入，此后随每一代旗舰机型持续迭代升级。

SLP 的核心材料从标准 FR4 切换为 BT（双马来酰亚胺三嗪）树脂，介电损耗更低，尺寸稳定性更优，能够支撑 IC 载板级别的细线路制造。工艺上引入 mSAP（改进半加成工艺）：起始铜箔厚度不超过 1.5 μm，经化学铜沉积、选择性电镀、微蚀刻三道工序后，将线宽/间距压缩至 20/20 μm——这是减成法（Subtractive，传统蚀刻极限约 75 μm）无法实现的精度。2025 年业界路线图进一步要求 SLP 向 10/10 μm 推进，届时与低端 IC 载板的工艺边界将几乎消弭。

从市场角度看，SLP 渗透率约 16%，在旗舰手机中的产值占比约 27%。鹏鼎控股是全球最主要的 SLP 供应商，深度绑定苹果供应链；深南电路正借助其在 IC 载板方向积累的 mSAP 工艺能力追赶。国内能稳定量产 SLP 的企业极少，工艺认证周期长，苹果的供应链准入门槛高，实质上形成了双重壁垒。AI 手机带动旗舰机型向 SLP 渗透的速度持续提升，预计 2025 年采用 SLP 主板的机型数量同比增长超 30%。

9.3　IC 载板：最高技术门槛的封装基板

IC 载板（IC Substrate）是芯片倒装封装（Flip-Chip）的关键中间层，位于裸芯片与 PCB 主板之间，承担高密度再布线与信号扇出功能。按封装形式与基材不同，IC 载板分为三条主要技术路线。

9.3.1　FCBGA 载板：AI 算力芯片的底座

FCBGA（倒装芯片球栅阵列）载板是当前技术门槛最高、产业价值最大的 IC 载板品类，英特尔 Core、AMD EPYC、英伟达 H100/H200/B200 等旗级计算芯片均以 FCBGA 形式封装。

FCBGA 载板的核心材料是 ABF 膜（Ajinomoto Build-up Film，味之素增层膜），这种薄膜以热压工艺逐层叠加在芯板上，形成多达 11+11 乃至 13+13 层的超多层结构。ABF 膜具有极低的介电损耗（Df 约 0.003–0.005）和优异的激光成孔性，可以通过激光打孔在 50 μm 节距内实现精密布线，是当前技术路线下不可绕过的卡脖子材料。味之素（Ajinomoto）全球市占率超 95%，中国国内目前无任何企业完成 ABF 同类材料的量产认证，国产化率不足 4%。

FCBGA 的制造还依赖 mSAP 或 SAP 工艺实现 20/20 μm 以下的细线路。全球具备量产 FCBGA 能力的企业寥寥：日本 Ibiden 主导 AI 服务器 FCBGA 超过 50% 市场份额，欣兴电子（Unimicron）以约 17.7% 的市占率居台系龙头，奥地利 AT&S 是欧洲唯一有量产能力的企业，三星电机（SEMCO）持约 9% 份额。中国大陆仅深南电路和兴森科技（002436）在尝试突破。深南电路广州知识城 FCBGA 产线已于 2023 年四季度贯通，14 层量产可行、18/20 层样品已出，无锡存储载板年产能 60 万平方米，总投资约 60 亿元。兴森科技 FCBGA 月产能约 200 万片处于小批量阶段，战略性累计投入 7.34 亿元，已导致 2024 年归母净利亏损 1.98 亿元，是国产化爬坡阶段难以绕开的成本代价。

良率是 FCBGA 国产化最核心的壁垒：中国大陆厂商 FCBGA 载板综合良率约 80%–85%，而 Ibiden、欣兴等成熟厂商的良率可达 95% 以上。10–15 个百分点的良率差距，直接转化为单位成本居高不下的竞争劣势，也是国产 FCBGA 迟迟无法大规模进入英伟达、英特尔一线供应链的根本原因。

9.3.2　FCCSP 载板：移动端 SoC 的封装基板

FCCSP（倒装芯片芯片级封装）载板主要用于移动端 SoC（高通、联发科）、无线射频芯片和存储封装。与 FCBGA 相比，FCCSP 载板尺寸更小、层数更少（通常 2–6 层），基材以 BT 树脂薄膜与改进工艺结合，追求超薄化与高集成密度。韩国 LG Innotek 是全球 FCCSP 的主力供应商之一，欣兴电子同样具备规模产能。国内 FCCSP 进展快于 FCBGA，但高端移动端 SoC 的载板认证同样须经历 12–18 个月的漫长供应链验证周期。

9.3.3　BT 载板：手机射频与存储封装

BT 载板（BT Resin Substrate）以三菱瓦斯化学（Mitsubishi Gas Chemical，MGC）的双马来酰亚胺三嗪（BT）树脂为基材，全球超过 70% 的 IC 载板使用 BT 材料，MGC 对 BT 树脂的供应近乎垄断。BT 载板广泛应用于手机射频模组、CMOS 图像传感器和低引脚数存储封装（Flash、DRAM BGA），属于 IC 载板中技术门槛相对较低但用量最大的品类。兴森科技 BT 载板月产能约 3.5 万平方米，是国内最具规模的供应商。BT 树脂的国产化替代迄今仍未突破——生益科技约在 2013 年前后启动样品开发，至今尚未实现规模量产认证，是中国 IC 载板产业链的又一处隐性短板。

9.4　高速高频 CCL：M 级材料的迭代竞赛

AI 算力骨干链路的数据速率从 112 Gbps 跃升至 224 Gbps，对覆铜板（CCL）的信号完整性要求急剧提升。业界以损耗因子（Df）为核心指标，形成了 M 等级分类体系，驱动 CCL 材料持续向低损耗演进。

• M4/M5 级（Df 约 0.008–0.012）：100 G 以下交换机与标准服务器，建滔、生益科技国产产品覆盖充分。
• M6 级（Df 约 0.005–0.008）：100 G/200 G GPU 服务器，以联茂电子（Iteq）、Isola 为代表，松下 MEGTRON6SA 系列为行业基准。
• M7 级（Df 约 0.003–0.005）：AI 训练服务器 A100/H100 时代，松下 MEGTRON7、EMC METEORWAVE2000 为主力。
• M8 级（Df 约 0.001–0.002）：H200/GB200 及以上算力平台，松下 MEGTRON8、EMC METEORWAVE4000 已量产，GB200 Bianca 主板采用 M8 材料。
• M9/M10 级（Df < 0.001）：下一代超算互联前沿，处于研发验证阶段。

**生益科技（600183）**的 S8/S9 系列是国产高速 CCL 最具代表性的突破：Df/Dk 值已接近或达到 M7/M8 同等水平，2024 年下半年起向英伟达 GB200/GB300 供应链批量供货，高速 CCL 全球市占率从 2023 年约 18% 提升至 2025 年约 27%，并正积极推进谷歌 TPU、AWS、Meta ASIC 等海外算力客户认证。2025 年生益拟投资 45 亿元扩产高性能 CCL，以承接 M8 量产需求持续爬坡。

高速 CCL 的基体树脂已从环氧树脂体系向 PPO/PPE（聚苯醚）体系迁移。PPO/PPE 介电常数低至 2.3–2.5，远优于 FR-4，是 M6/M7/M8 级 CCL 的核心配方材料；国内宏昌电子材料（603002）的 PPO 下游制品已通过英特尔认证参考，但高纯电子级 PPO/PPE 原料仍高度依赖旭化成（Asahi Kasei）、SABIC/GE，进口依赖尚未打破。

PTFE（聚四氟乙烯）基 CCL 则是另一路线——Dk 约 2.2，Df 小于 0.001，广泛用于 5G 毫米波基站、卫星通信、军用雷达等对损耗极端敏感的场景。以 Rogers RT/duroid 系列为代表的 PTFE 板价格是 FR4 的 15–20 倍，加工难度大，国产替代率极低。高端 AI 服务器中也出现 PTFE/FR4 混压方案（Hybrid Stack-up），在关键高频信号层使用 PTFE，其余层保留低成本 FR4，以平衡性能与成本。

9.5　mSAP 与 SAP：细线路的工艺基础

HDI 到 SLP 再到 IC 载板，线宽的物理极限是每一代技术升级的核心约束。传统 PCB 使用减成法（Subtractive Process）——在整面铜箔上蚀刻去除多余铜，极限线宽约 75 μm。当目标线宽降至 40 μm 以下，减成法的侧蚀（Undercut）效应导致线边缘不整齐，良率急剧下降。

• mSAP（改进半加成工艺）：起始铜箔厚度不超过 1.5 μm，先化学沉铜覆盖基材，再通过曝光、选择性电镀、超薄铜蚀刻三步实现细线路，量产可达线宽/间距 20/20 μm，目前已在 SLP 和低端 IC 载板上批量出货。
• SAP（全加成工艺）：基材无初始铜箔，从介质层直接化学沉积，线宽可进一步压至 10/10 μm，2024 年 GS Swiss 已实现柔性板 SAP 量产，线宽 10 μm。
• UHDI（超高密度互连）：路线图目标 2026–2027 年在先进 IC 封装互连层实现 2 μm 线宽，主要由英特尔、三星等主导研发。

国内仅少数头部企业具备稳定的 mSAP 量产能力，SAP 工艺尚无大规模量产记录。工艺积累与良率管控是国产 SLP 和 IC 载板追赶的核心技术门槛，也是高端 PCB 国产化进程中最难以通过资本投入快速弥合的差距所在。

9.6　HVLP 与 RTF 超薄铜箔：信号损耗的另一半

铜箔表面粗糙度是高速信号传输中往往被低估的损耗来源。当信号频率超过 10 GHz 时，电流趋于在导体表面极薄一层流动（集肤效应），铜箔表面粗糙度（Rz）直接决定了额外的信号衰减幅度——Rz 每增加 1 μm，在 28 GHz 下信号损耗约增加 0.3–0.5 dB/cm。AI 服务器对 HVLP 铜箔用量是普通服务器的 8 倍以上。

铜箔技术演进路线如下：

• 标准 HTE 铜箔（Rz 6–10 μm）：普通多层 PCB。
• RTF 反转处理箔（Rz 3–6 μm）：高频天线、汽车 PCB 和中高端消费电子。
• VLP 超低粗糙度箔（Rz 1–3 μm）：高速服务器与数通交换机。
• HVLP 铜箔（Rz ≤ 0.8 μm）：AI 服务器 M7+ 级 PCB 的标准配置。
• HVLP 4/5 代（Rz ≤ 0.3 μm）：下一代 AI 服务器 GB200/H200 前沿需求，处于在研阶段。

全球 HVLP 铜箔的主导者是日本三井金属（Mitsui Mining & Smelting）和古河电工（Furukawa Electric），两家企业合计主导顶级 AI 服务器供应链认证。国内铜冠铜箔（301217）是目前唯一完成 HVLP 全系列（1–4 代）量产交付的国产企业，2024 年 6 月月交货量突破 100 吨，正逐步进入国内 AI 服务器 PCB 配套验证体系；HVLP 5 代（Rz ≤ 0.3 μm）仍处于研发阶段，量产时间窗口尚不明确。德福科技和诺德股份亦在向 HVLP 方向布局，但距离稳定量产仍有距离。RTF 铜箔方面，国内产业化程度高于 HVLP，三井金属在全球高端 RTF 市场同样居领先地位。

9.7　柔性 PCB（FPC）：折叠屏与可穿戴的结构性增量

FPC（柔性印刷电路板）以聚酰亚胺（PI）为基材，兼具电路板与导线的双重功能，可弯折、可折叠，是消费电子轻量化、高集成度设计的基础零件。2025 年全球 FPC 市场规模约 226 亿美元，预计 2033 年达到约 567 亿美元，CAGR 约 12%。

折叠屏手机是 FPC 增量最集中的赛道：2024 年上市的折叠屏机型超过 78% 集成高循环寿命 FPC，可承受 20 万次以上折叠循环，对 PI 基材的折叠耐久性和铜箔的抗疲劳性提出了远超传统设计的要求；折叠手机出货量预计 2027 年达 3500 万台。可穿戴设备方向，约 69% 的智能手表和健康手环采用 FPC 实现轻量化连接。新能源汽车领域，67% 的电动车已在 BMS 软连接和线束替代中导入 FPC。

COF（覆晶薄膜）和 COP（芯片在聚合物上）是 FPC 的衍生高端工艺：COF 将驱动芯片直接倒装封装在柔性膜上，广泛用于 OLED 显示屏的驱动电路，是折叠屏显示模组的核心柔性互连结构；COP 则进一步提升集成密度，是面向柔性混合电子（FHE）的下一代路线。鹏鼎控股和东山精密（002384）是国内 FPC 的最大规模供应商，鹏鼎 FPC 深度绑定苹果消费电子产品线，东山精密 AI 相关营收占比已超 45%。

9.8　5G 毫米波与 AiP 封装天线 PCB

5G 毫米波（28 GHz、39 GHz、60 GHz）频段的引入，使天线基板的介电性能要求跃上了一个台阶。在 2.4 GHz 以下的传统频段，普通 FR4 的介电损耗尚可接受；到毫米波频段，FR4 的 Df 约 0.02 已不可用，必须切换至 PTFE 或低损耗 LCP（液晶聚合物）基材。

AiP（Antenna in Package，天线集成封装）是 5G 毫米波模组的主流架构——将射频收发芯片与天线阵列集成于同一封装体内，减少芯片到天线之间的传输路径，降低毫米波频段的互连损耗。AiP 已广泛应用于 60 GHz 手势雷达、77 GHz 车载毫米波雷达、94 GHz 相控阵，以及 5G 毫米波手机射频前端模组。AiP 封装对 PCB 基板提出了三项严苛要求：低 Dk（约 2.2–3.0）、极低 Df（<0.005）、精密的天线线路图形（误差 ±5 μm 以内）。

混压板（Hybrid Stack-up）是控制 AiP PCB 成本的工程选择：将 PTFE 天线层与标准 FR4 层混合叠压，在保证射频性能的同时避免全板使用高价 PTFE。Rogers/PTFE 混压板订单量 2024 年同比增长约 40%，受益于卫星互联网低轨星座（LEO）建设加速带来的星载与地面终端需求。LCP（液晶聚合物）则是柔性 5G 天线基材的另一路线，已用于可穿戴 5G 设备与超薄天线模块。国内在 PTFE 基材加工和 Rogers 板替代方面尚处起步，高频毫米波 PCB 供应链对外资材料的依赖显著高于普通多层板。

9.9　国产替代的六层瓶颈

纵观第 9.1 至 9.8 节所梳理的技术路线，中国 PCB 产业的国产化进程在材料与设备两端均面临明确瓶颈，可归纳为六个层次。

第一层：ABF 膜——完全空白。味之素（Ajinomoto）全球市占率超 95%，国内无任何企业完成同类材料量产认证，国产化率不足 4%。2025 年味之素提价 30%，14 层 ABF 基板交期延长至 28 周。随着 AI 芯片 Chiplet 封装架构普及，单颗芯片 ABF 消耗量持续攀升，供应链主动权完全在味之素一家手中。积水化学（Sekisui Chemical）的 NX04H 产品是目前已知的唯一可替代方向，但性能与认证仍在追赶阶段。英特尔探索的玻璃基板（Glass Core Substrate）或能在 2026–2030 年提供有机替代路线，但短期内对 ABF 的需求不会因此下降。

第二层：BT 树脂——近乎垄断。三菱瓦斯化学（Mitsubishi Gas Chemical，MGC）主导全球 BT 树脂供应，全球超过 70% 的 IC 载板基材依赖 BT 树脂。国内生益科技在 2013 年前后启动样品开发，至今未实现规模量产认证。BT 载板体量大、门槛相对低，但核心原料的国产化缺口持续存在，是中国 IC 载板产业链中较少被充分关注的隐性依赖。

第三层：HVLP 5 代铜箔——国产断档。铜冠铜箔已量产 HVLP 1–4 代，技术上完成了从跟跑到并跑的突破，但针对 GB200/H200 级 AI 服务器的 HVLP 5 代（Rz ≤ 0.3 μm）仍处于研发阶段，三井金属、古河电工仍是顶级 AI 服务器铜箔供应链的主导者。国内产品在最高端节点的技术代差约一代，时间窗口估计 2–3 年。

第四层：超极薄玻纤——关键尺寸缺位。宏和电子（603256）在 ≤16 μm 极薄玻纤布方面已实现全球约 26% 市占率，接近日本日东纺在该规格的水平；但 ≤7 μm 超极薄布仍依赖进口，是高端 IC 载板与先进 SLP 在材料端的卡脖子点之一。

第五层：高端激光钻孔设备——精度节点。大族数控（301200）在 PCB 钻孔设备领域国内领先，已开发支持 AI 服务器多层高密互连的 CO₂ 激光钻孔机；但在微孔精度要求最高的 IC 载板激光成孔工序，德国 LPKF、日本三菱电机（Mitsubishi Electric）生产的高端激光钻孔机仍在进口设备中占主导地位。国产激光钻机在普通 HDI 节点（≥50 μm 孔径）与进口设备差距已大幅收窄，但在 30 μm 以下微孔量产精度上，仍有可靠性和一致性的提升空间。

第六层：IC 载板良率——核心能力差距。前五层均属于外部供应链约束，第六层则是内生能力差距：中国大陆 FCBGA 厂商综合良率约 80%–85%，国际成熟厂商约 95%，差距约 10–15 个百分点。良率背后是设计规则、工艺控制和质量管理体系的系统性积累，无法通过单一材料或设备替代来弥补，需要持续的量产规模和稳定的高端客户订单来驱动学习曲线下降。这一差距是中国 IC 载板国产化从"能做"到"客户愿意用"之间最难跨越的门槛。

第十章　风险与挑战

中国 PCB 行业当前正处于一个结构性分叉点：AI 服务器带来的高景气周期与高端材料、设备的进口依赖形成剧烈对冲，环保监管的收紧迫使产业格局重塑，单一客户集中风险与周期性需求波动相互叠加。本章从材料与设备卡脖子、出口管制压力、环保约束、客户依赖、需求周期、竞争替代和原料成本七个维度逐一解剖，并以兴森科技 IC 载板战略性亏损作为行业高端突围代价的缩影加以印证。

10.1　高端 IC 载板：进口依赖的"材料锁链"

IC 载板是 PCB 产品族中技术壁垒最高、国产化率最低的细分赛道。在 FCBGA 载板的全部关键材料中，ABF 膜（Ajinomoto Build-up Film）是决定工艺上限的核心绝缘层。日本味之素（Ajinomoto）一家把持全球 超过 95% 的 ABF 膜供应，中国大陆国产化率仅约 4%。

这一垄断在 2025 年产生了直接的成本冲击：味之素宣布对 ABF 膜提价约 30%，直接推高国内 FCBGA 载板制造商的材料成本。对于兴森科技、深南电路（002916）等正在爬坡阶段的国内厂商而言，在良率尚未达到国际标准的前提下承受更高材料成本，意味着双重压力。

BT 树脂方面，三菱瓦斯化学（Mitsubishi Gas Chemical，MGC）长期主导 BT 载板所需树脂体系的全球供应。BT 载板广泛用于移动通信 SoC 和存储器封装，尽管技术难度低于 FCBGA，BT 树脂的进口依赖同样构成风险节点。国内虽有企业尝试开发替代性双马来酰亚胺三嗪树脂体系，但在分子量分布控制和热膨胀系数匹配方面与 MGC 原料仍有差距，大规模替代尚未实现。

激光钻孔设备是高密度 IC 载板制造的另一道门槛。LPKF（德国）和三菱电机旗下设备长期主导高端激光钻孔机市场，国内大族数控（301200）、正业科技等在中低端钻孔设备方面取得突破，但面向 IC 载板的超高精度激光直接成像（LDI）设备和多层叠孔对准系统，国产替代仍在进行中。

从整体国产化率看，中国大陆 IC 载板产值占全球比例仅约 4%–10%（口径不同），而全球前三大厂商——欣兴电子（Unimicron，台湾）、Ibiden（日本）、Samsung Electro-Mechanics（SEMCO，韩国）——合计市占已超过 35%。整个高端 IC 载板价值链，从上游 ABF 膜、BT 树脂、高精度铜箔，到中间的激光钻孔设备、曝光设备，再到最终的载板成品，各个关键环节几乎都由日本、台湾、韩国、欧美企业掌控，中国大陆处于同步突破多个卡脖子节点的复杂局面。深南电路目前 FCBGA 16 层以下已量产、20 层处于客户认证阶段；兴森科技具备 10 层以上 ABF 载板批量量产能力。与台日头部厂商 20 层以上的量产水平相比，国内企业普遍存在约 2–3 代工艺代差，良率也在 80%–85%，低于国际主流的 95% 以上水准。

10.2　美国出口管制：设备与材料的双重封堵

美国商务部 BIS（工业和安全局）对华半导体出口管制已从芯片延伸至先进 PCB 制造设备与材料领域。受管制波及的范围主要集中在两类：

• 先进光刻设备与激光直接成像设备：高端 IC 载板所需的曝光精度要求与先进半导体制程相近，部分关键设备被列入出口管制清单，国内扩产计划因备货周期延长而受到制约。
• 含氟高频介质材料及特种化学品：部分用于 IC 载板和高速 PCB 的特种树脂、低介电常数材料涉及美日协同管制网络，进口通道趋于收窄。

美日在出口管制上的协同行动进一步强化了这一封锁的覆盖面。味之素 ABF 膜本身属于日本原产，虽不直接列在美国清单，但在美日协调框架下，技术授权、设备附带条件等隐性限制已形成实质影响。

在贸易层面，2025 年 4 月美国对华商品额外加征 34% 惩罚性对等关税，中国 PCB 企业对美直接出口占比本已不高，部分企业通过越南、马来西亚等地转口的路径也因美国"转运识别关税"机制趋于收窄。高端 IC 载板与先进封装领域所受的设备材料双重制约，是目前出口管制对 PCB 行业影响最集中的交汇点。

10.3　环保压力：中小厂的生死门槛

PCB 制造流程涉及大量电镀（铜、镍、金）和湿法蚀刻（氯化铜、三氯化铁等腐蚀性溶液）工序，废水中含铜离子、镍离子及氰化物等有毒有害成分，对地下水和土壤的污染风险极高。生态环境部已对 PCB 行业实施严格的排污许可证分级管理，珠三角多个城市相继对不达标的中小 PCB 企业实施限批或关停措施。

合规成本的上升在结构上具有"大厂友好"特征：一套达标的高效 VOCs 废气净化系统单价可达数十万元，年运维成本数万元；废水零排放改造对于年营收不足 5000 万元的小厂而言，可能占到利润的相当比例。这一门槛实质上加速了中小厂的市场出清，也是近年来珠三角中小 PCB 厂数量持续减少的重要原因之一。

被挤出的产能并非凭空消失，而是以整体外迁的方式向中西部流动。江西吉安、湖北黄石、四川广汉等地区相继接收来自珠三角的产能转移项目，但中西部地区的供应链配套、技工培训体系尚在建设中，转移过程不可避免地伴随着产能效率的阶段性下降。

从长远看，环保监管收紧是一把双刃剑：它淘汰了高污染低效率的中小厂，客观上提升了合规龙头的市场集中度，但也给整个行业增加了固定合规成本，压缩了中低端产品的利润空间。

10.4　单一客户集中：鹏鼎控股的苹果依赖

鹏鼎控股（002938）是全球 PCB 市占率第一的企业，2024 年全年营收 351.40 亿元，但其中来自第一大客户（苹果）的收入为 287.93 亿元，占总营收的 81.94%。这一集中度远高于制造业通行的安全线，意味着苹果的采购策略、出货节奏和供应商多元化决策，直接决定鹏鼎的全年业绩走向。

具体风险点包括以下几方面。第一，苹果持续推进 PCB 供应商多元化，逐步引入台湾台郡科技等竞争者，长期可能压缩鹏鼎单家份额。第二，苹果自研芯片封装路线图若推进 SiP（系统级封装）或更高密度集成，部分 FPC 需求可能被内化消化，而非外采。第三，苹果全球手机出货量受宏观消费环境和换机周期影响，鹏鼎对此几乎无法对冲。第四，苹果供应商每年普遍面临 3%–8% 的价格下降要求，在规模不增长的年份会直接侵蚀毛利率。

东山精密（002384）的 FPC 业务同样高度依赖苹果供应链，AI 端设备占其 PCB 业务比例已超过 45%，结构性风险与鹏鼎相似。与此同时，上市 PCB 企业普遍存在前五大客户高集中的问题，单一客户超过 30% 营收的情况在消费电子方向并不罕见。从风险管理角度看，鹏鼎近年加速布局 AI 服务器背板和汽车 PCB（2024 年该方向合计营收 10.3 亿元，同比增长 90.3%）是主动分散客户集中度的重要举措，但现阶段占比仍不足 3%，无法形成实质缓冲。

10.5　AI capex 周期：景气背后的过热预警

AI 服务器 PCB 是 2024–2027 年整个行业增速最快的细分赛道，2024 年市场规模约 320 亿美元（同比增长 68.4%），CAGR 约 15.5%。这一高景气带动了国内 PCB 企业大规模资本开支竞赛：据东吴证券统计，国内头部 PCB 公司 2025–2026 年规划项目投资额合计约 419 亿元，主要集中在高层板（18 层以上）、M7/M8 高速 CCL 匹配产线和 IC 载板两个方向。

然而，高景气期的集中扩产历来是产能过剩的前期信号。部分机构已发出警示：若 AI 算力需求在 2027–2028 年出现边际放缓，国内外同步建设的大量新产能可能在 2028 年前后形成阶段性供过于求，进而压低高端 PCB 的价格和利润率。

历史教训值得参考。2022–2023 年消费电子 PCB 的去库存周期中，中端产品产能利用率从 90% 以上快速跌至 70% 以下，价格全面下行。当前 AI 服务器 PCB 的需求驱动方是少数超大规模云计算厂商（hyperscaler），其资本开支计划高度集中，一旦出现投资节奏调整，传导至 PCB 端的收缩将同样集中且迅速。

从需求结构看，消费电子的另一层周期风险依然存在：手机换机周期趋于拉长（全球智能手机换机周期已延长至约 3.5 年），AI 手机带动的边际复苏尚未形成足以支撑整体需求的结构性增量；笔记本电脑市场在 AI PC 换代前也处于相对低迷区间。消费电子 PCB 企业短期内仍需应对需求端的温和复苏而非强劲反弹。

10.6　兴森科技：高端突破的烧钱期样本

兴森科技（002436）2024 年归母净利润为 -1.98 亿元，系上市 14 年来首次年度亏损。这一数字不是经营失控，而是战略性投入的必然代价：自 2022 年起，兴森在广州知识城累计投入 IC 载板相关研发与产线建设资金约 7.34 亿元，两期项目月产能已达 2000 万颗，产品涵盖 10 层以上 ABF 载板。

亏损的深层原因是高端 IC 载板进入期的结构性矛盾：产线爬坡期良率偏低、折旧和 ABF 膜原料成本高企、客户认证周期长（通常需要 18–36 个月才能规模放量），而终端客户又要求供应价格与台日成熟厂商接近。兴森的案例说明，高端 IC 载板的国产突破不是一个单纯的工程问题，而是一笔需要持续投入数年、在财务报表上留下明显亏损痕迹的战略赌注。

类似的财务压力也出现在深南电路：广州知识城 FCBGA 项目总投资约 60 亿元，达产年产能约 2 亿颗，折旧与资金占用在产能充分释放前将持续拖累净利率。从行业整体看，IC 载板国产化的财务代价将在 2025–2027 年继续显现，这是高端突破的必经阶段，而非个别企业的经营失误。

10.7　东南亚产能转移：威胁的边界与时间窗口

在中美贸易摩擦持续发酵的背景下，PCB 产能向东南亚转移成为一个被反复讨论的话题。数据层面，东南亚 PCB 产值 2024–2029 年 CAGR 预计约 12.4%，高于全球平均水平；全球前 40 强 PCB 企业中已有 33 家宣布于 2026 年前在越南、泰国或马来西亚建立产能。

但转移的实际威胁需要放在具体约束条件下评估。

在成本端，东南亚 PCB 制造成本目前仅比中国低约 10%–20%，尚不足以形成压倒性的价格竞争优势。在技术端，高层板（18 层以上）、高速 CCL 匹配、IC 载板等高端品类依赖高度集成的供应链生态，东南亚短期内无法复制珠三角和长三角数十年积累的配套网络。在关税层面，美国已对经越南转口的中国原产电子品增设转运识别关税，部分绕道路径已被封堵，降低了转移套利的预期收益。

综合判断，东南亚产能转移在 2030 年前对中国高端 PCB 的实质威胁有限，但对中低端通用多层板（4–8 层 FR4 板）的出口竞争已开始形成边际压力。从中长期看，若东南亚本地供应链逐渐成熟，中国中端 PCB 的出口份额存在被替代的风险，这也是国内中端 PCB 厂商在当前窗口期需要主动向高端升级的外部驱动力之一。

10.8　原料价格波动：铜价与 CCL 的成本传导链

PCB 的原料成本结构高度集中：覆铜板（CCL）约占 PCB 制造成本的 27%–40%，而铜箔又占 CCL 内部成本的约 42%。由此形成一条清晰的成本传导链：国际铜价波动 → 铜箔成本变动 → CCL 售价调整 → PCB 厂商毛利率承压。

量化来看，铜价每上涨 10%，PCB 企业毛利率约被压缩 1.5–2 个百分点。2025 年初铜价在 8.8 万–9.8 万元/吨区间震荡，CCL 厂商已多次上调出货价，中游 PCB 企业的成本传导能力取决于其与下游客户的议价地位。大客户（如苹果供应链）有年降价协议刚性约束，小批量客户议价弹性更大，但订单稳定性更低。

玻纤布同样是波动的来源。AI 服务器用 Low-DK/Low-Loss 高速玻纤布的专用规格需求快速扩张，宏和电子（603256）等供应商的高速布产能处于紧平衡状态，价格溢价已出现上行趋势。树脂端，高频介质专用的 PPO/PTFE 等特种树脂受制于特殊原料供给，国产替代尚未完成，进口依赖形成价格波动的另一条路径。

对于毛利率本就不高的中端 PCB 企业（毛利率通常在 15%–25%），原料价格的持续高位叠加客户年降价要求，构成利润率双向压缩的结构性压力，是中小企业最难以单独应对的风险因素之一。

---

综合本章八个维度，中国 PCB 行业面临的风险可以分为两类。第一类是结构性长期风险，包括 ABF 膜与关键设备的进口依赖、出口管制的技术封锁，以及环保合规门槛对行业格局的重构——这些风险持续存在，没有短期出清的可能，需要以多年周期衡量破局路径。第二类是周期性与竞争性风险，包括 AI capex 景气周期的过热预警、消费电子的换机周期波动、铜价等原料成本的震荡，以及东南亚中低端竞争加剧——这些风险随宏观和行业周期起伏，影响程度因企业产品结构和客户结构的不同而存在明显分化。兴森科技的战略性亏损，正是在第一类风险最集中的赛道主动突围的财务印记，折射出中国 PCB 行业向高端跨越所必须支付的真实代价。

第十一章　2026–2030 预测：结构分化与国产突破的五年窗口

11.1　预测框架与基本假设

五年预测天然充满不确定性，PCB 行业尤甚——技术迭代快、下游周期叠加、地缘摩擦加剧，任何单一情景都难以捕捉全貌。本章采用"基准情景 + 风险情景"双轨叙述，以机构共识区间锚定规模预测，以结构性驱动因子研判增速分化。

基准情景的三项前提假设：其一，AI 算力投资在 2026–2028 年维持高增，2029 年后增速边际放缓但不崩塌；其二，中国新能源汽车渗透率持续向 50%–60% 区间爬升，域控制器与智能驾驶相关 PCB 需求随之线性释放；其三，IC 载板国产替代依托深南电路（002916）、兴森科技（002436）等先行者完成从试量产到规模量产的跨越，政策资金持续支撑。

风险情景的扰动项集中在四处：ABF 膜提价或供给收紧造成 IC 载板扩产成本超预期；美国出口管制范围扩大至激光直接成像（LDI）等关键制程设备；AI 资本开支于 2028 年前后提前触顶并快速回落；东南亚产能形成对中国中低端 PCB 出口的有效竞争。

11.2　全球 PCB 规模预测（2030E）

综合 Technavio、Lucintel、Mordor Intelligence 等机构判断，2026–2030 年全球 PCB 市场 CAGR 约 5%–7%，中枢约 6%。以 2024 年约 733 亿美元为基数，2030 年市场规模区间约 1100–1270 亿美元。

各机构预测区间的分歧主要来自 AI 服务器 PCB 纳入口径的差异，以及消费电子复苏节奏的不同假设。Technavio（2025）对 2025–2030 年给出 6.2% CAGR，是现有机构中较乐观的一端；Frost & Sullivan 则给出更保守的 4.8%。研究院认为，AI 服务器 PCB 的量价双升效应将持续拉高市场重心，基准情景下 6% 中枢是合理的。

从区域格局看，中国大陆仍将是最大单一产地，2030 年市场份额料维持在 54%–56% 区间；台湾依靠 IC 载板保持第二位；日本因 Ibiden、Shinko 深度绑定 AI 算力芯片封装，份额虽小但单位价值极高。东南亚份额将从 2024 年约 7%–8% 提升至约 10%–12%，承接部分中低端外迁产能。

11.3　中国 PCB 市场预测（2030E）

中国 PCB 市场 2024 年约 4156 亿元，综合艾媒咨询、中商产业研究院及研究院自身测算，2030 年区间约 5600–6600 亿元，对应 CAGR 约 7%–8%。

支撑 7%–8% CAGR（高于全球 6%）的三组逻辑如下：

• 国产替代加速：IC 载板、高速 CCL 等高价值环节的国产化，将持续提升中国 PCB 产值中的技术附加值比例，带来质比量更强的价值提升。
• AI 数据中心本土化：国内头部云厂（阿里云、腾讯云、华为云、字节跳动）持续扩建算力集群，高端服务器 PCB 采购向本土供应链倾斜，有效拉动高单价产品占比。
• 汽车 PCB 中国溢价：中国新能源汽车全球市占率持续上升，比亚迪、华为问界、小鹏等自主品牌智能化程度更高，单车 PCB 价值量高于全球均值，形成"中国份额 × 高价值量"双重乘数。

下行风险主要来自消费电子周期。若智能手机出货复苏低于预期，普通 HDI 与 FPC 市场将拖累整体增速向 6%–7% 区间下修。

11.4　AI 服务器 PCB：最高增速赛道（CAGR 15.5%）

AI 服务器 PCB 是本轮预测周期内增速最高、确定性最强的细分赛道。Verified Market Reports（2025）给出 2024–2033 年 CAGR 约 15.5%，以 2024 年约 12 亿美元为起点，2033 年市场规模将达约 35 亿美元。若将大型超大规模数据中心的 PCB 全系用量（主板、背板、交换机板等）统一口径计算，规模口径将更大。

驱动因子可分解为两层。第一层是单台价值量跃升：NVIDIA DGX H100 服务器单台 PCB 价值量约 2700 美元，是传统通用服务器的约 7 倍；GB200 NVL72 机柜整套 PCB 价值约 17.1 万美元，远超 CPU 成本。第二层是总量扩张：全球 AI 数据中心 GPU 出货量预计从 2024 年约 500 万颗升至 2028 年逾 2000 万颗，每个节点的 PCB 层数同步从 22 层（GB200 代）升至 32–40 层（Vera Rubin VR200/VR300 代），材料等级从 M7/M8 向 M9/M10 跃升，单位 PCB 成本随之翻倍。

两层驱动的乘积效应，使得 AI 服务器 PCB 产值增速在可见的三至四年内均会显著高于 PCB 行业整体。

沪电股份（002463）是国内最直接的受益者之一。沪电为英伟达供应 52 层高阶背板，28 层及以上高阶板已占其订单总量 40% 以上，2024 年营收同比增幅高达 49.26%，毛利率达 35.85%，验证了量价双升逻辑的有效性。胜宏科技（300476）在 AI 算力卡与 UBB（通用底板）领域全球市占位居前列，也是同一逻辑的落地样本。

风险边界同样需要清晰标注。若 AI 资本开支于 2027–2028 年前后触顶并出现超预期减速，高端 PCB 产能扩张将面临过剩压力——国内头部公司 2025–2026 年规划新增投资合计约 419 亿元，一旦需求端减速，爬坡中的新产线将承受较大的利用率压力。

11.5　IC 载板国产化路径：从约 4% 到 30%–40% 的长坡

IC 载板国产替代是本报告预测区间内最重要的结构性变量，也是判断力差异最大的命题。研究院梳理路径如下：

节点	国产化率	代表进展
2020 年	约 2%–3%	基本依赖进口，大陆厂商仅有小规模试产
2024 年	约 4%–10%（口径不同）	兴森 10+ 层 FCBGA 量产；深南 16 层量产，20 层客户认证
2027E	约 15%–20%	深南二期、兴森二期产能释放；ABF 国产替代材料进入试用
2030E	约 30%–40%	多家企业规模量产；FCBGA 良率向 90%+ 爬升

FCBGA 是最难攻克的子品类。2024 年国内厂商 ABF 载板量产良率约 80%–85%，与国际水平约 95% 仍有 10–15 个百分点差距，工艺代差约 2–3 代。深南电路广州知识城 FCBGA 项目总投资约 60 亿元，达产后年产能约 2 亿颗；兴森科技珠海 FCBGA 两期累计月产能 2000 万颗，两家合计资本开支超 130 亿元。研究院判断，FCBGA 国产化率 2030E 约 25%–30%，较整体 IC 载板略低，原因在于良率爬坡需要时间积累，且 CoWoS 等先进封装对载板精度要求仍在持续提高。

BT 载板（用于移动芯片和 DRAM 封装）的国产化则更接近完成：珠海越亚等厂商已在 BT 领域具备规模量产能力，国产化率已显著高于 FCBGA，预计 2030 年可达 40%–50%。

ABF 膜是卡脖子环节中最难逾越的门槛。日本味之素（Ajinomoto）垄断全球 ABF 膜供给超过 95%，2025 年已提价约 30%，国产化率仅约 4%。华正新材、宏昌电子正在推进联合开发，预计 2028 年前后可实现小批量替代，到 2030 年 ABF 膜国产化率有望从 4% 突破至 15% 以上，但仍远低于市场完全自主的水平。ABF 膜进展将是判断 IC 载板国产化路径能否兑现 30%–40% 目标的最关键单项变量。

从投入与产出的节奏来看，2026–2027 年是国产 IC 载板量产验证的关键窗口。深南电路广州知识城二期、兴森科技珠海二期均预计在此期间陆续投产，合计新增月产能约 3000 万颗以上。这一规模若能顺利爬坡至设计产能的 70%–80%，则国产化率从 10% 向 20%+ 的跨越将在 2028 年前基本完成。设备国产化同步推进中：大族激光钻孔机、正业科技 AOI 检测设备均在向 IC 载板精度规格延伸，部分环节的国产化可减少对美日设备的依赖，也有助于降低因出口管制带来的扩产不确定性。

11.6　国产化率路径全景表（2020 / 2024 / 2030E）

品类	2020 年	2024 年	2030E
通用多层板（4–12 层）	约 >90%	约 >95%	维持，竞争转向成本与效率
HDI 中端（消费/通信）	约 65%–70%	约 70%–75%	约 85%+
SLP 类载板	约 30%–40%	约 50%–60%	约 70%–75%
IC 载板（整体）	约 2%–3%	约 4%–10%	约 30%–40%
—其中 FCBGA	约 <1%	约 2%–4%	约 25%–30%
—其中 BT 载板	约 10%–15%	约 20%–25%	约 40%–50%
ABF 膜（关键材料）	约 <1%	约 4%	约 15%+
高速 CCL（M7/M8）	约 5%–10%	约 20%–30%	约 50%–60%
HVLP 铜箔	约 20%–30%	约 40%–50%	约 60%–70%

通用多层板的国产化早已过了"突破"阶段，后续竞争逻辑是成本、环保合规与自动化效率，而非技术国产替代。真正的结构性机会集中在 IC 载板与高速材料两个尚处于爬坡早期的品类。

11.7　汽车 PCB：增速最确定的长期赛道（CAGR 12.3%）

全球汽车 PCB 2024 年规模约 103 亿美元，行业预测 2030E CAGR 约 12.3%，是各主要 PCB 细分赛道中增速仅次于 AI 服务器 PCB 的赛道，且周期波动性更低——新能源汽车渗透率提升是结构性趋势，而非资本开支驱动的短期脉冲。

单车价值量是最核心的量化锚点。纯电动车（BEV）单车 PCB 价值量约为传统燃油车的 5–6 倍：传统燃油车约 400–600 元人民币，BEV 约 2000 元以上，搭载高算力域控制器的智能车型更可超过 5000 元。三电系统（电驱、电控、电池管理）贡献整车 PCB 价值量约 43%；ADAS 域控制器所需的高层数背板（20 层以上）是单价最高的车规品类之一。

向 2030 年看，中国汽车市场有两组乘数效应在同步运行：其一，新能源渗透率还有显著提升空间，BEV 的单车价值替代传统燃油车单车价值，每增加 100 万辆新能源车对应的 PCB 增量价值约为燃油车替代的 5 倍以上；其二，单台新能源车自身的智能化程度在快速提升，L2+ 至 L4 自动驾驶的渗透带动单车 PCB 价值量进一步上探，L4 车型单车 PCB 价值量已超过 1500 美元。

中国汽车 PCB 市场 2024 年约 216 亿元，预计 2029 年达约 785 亿元（中商产业研究院，2025），五年复合增速约 29%，远高于全球均值，说明中国在这一赛道存在系统性超越全球增速的基本面支撑。

值得关注的是，ADAS 域控制器渗透将进一步推高单车 PCB 价值量的上限。L2+ 辅助驾驶的域控制器主板层数通常在 16–20 层，而面向 L4 的高算力自动驾驶计算平台（华为 MDC 810、英伟达 DRIVE Orin 等）要求的主板已逼近 24 层以上，部分采用高频低损耗材料，单件价值可达普通车规板的 3–5 倍。预计 2026–2030 年 ADAS 相关 PCB 在汽车 PCB 总量中的占比将从现有约 30% 提升至 40% 以上，构成价值量提升的第二驱动力，叠加 BEV 渗透率提升，双重效应将共同拉动汽车 PCB 市场超越大盘均速增长。

胜宏科技、依顿电子（603328）、超颖电子等专注车规认证（AEC-Q100）的厂商正处于放量爬坡阶段，2026–2028 年将是其收入兑现的关键窗口期。

11.8　FPC 折叠屏与可穿戴：中速成长，受制于折叠屏渗透节奏

FPC 细分赛道的预测逻辑较为清晰：折叠屏手机是最大增量变量，可穿戴是稳定压舱石。

Prismark（2023）给出全球 FPC 市场 2022–2027 年 CAGR 约 3.5%，属于中速增长。但若折叠屏手机出货量按预期于 2025–2027 年实现快速放量——全球折叠屏 2025 年预计出货约 1.2 亿部——则 FPC 增速将明显高于上述基准，研究院判断阶段性 CAGR 约 8%–10% 是可以实现的，但持续性取决于折叠屏能否从旗舰溢价品类向大众市场渗透。

折叠屏对 FPC 的拉动是双重的：单机 FPC 用量约为普通智能手机的 3 倍以上（折叠铰链、内外屏连接等需要更多高弯折次数 FPC），单机 FPC 价值量约 50–120 元，远超普通手机的 15–30 元。因此折叠屏出货量每增加 1000 万部，对应的 FPC 增量价值约等同于 3000 万部普通手机产生的 FPC 需求。

可穿戴设备（智能手表、运动手环、医疗传感器）是增量更稳定的需求来源。可穿戴设备中 FPC 使用比例约 69%，随着健康监测功能密度持续上升，单件可穿戴的 FPC 层数和复杂度也在提高，构成温和但持续的量价提升逻辑。

11.9　结构性机会总结

从 2026–2030 年的视角综合来看，PCB 行业的结构性机会沿四条主线展开：

• AI 服务器 PCB：CAGR 约 15.5%，量价双升，受益于算力密度持续提升。层数、材料等级、单台价值量三重跃升，形成普通 PCB 无法比拟的价值成长空间。沪电股份、胜宏科技是国内最直接的受益公司。
• IC 载板国产替代：国产化率从约 4%–10% 向 30%–40% 爬升，是五年内最大的增量价值创造来源，也是技术难度和资本投入最高的赛道。深南电路、兴森科技是主要执行主体，ABF 膜替代进展是核心变量。
• 汽车 PCB：CAGR 约 12.3%，BEV 单车价值 5–6 倍于燃油车，叠加 L2+ 渗透带动单车价值进一步提升，是周期稳定性最优的成长赛道。
• FPC 折叠屏：阶段性 CAGR 约 8%–10%，但持续性依赖折叠屏大众化进程；可穿戴提供稳定底部支撑。

多层板与普通 HDI 构成市场的量大体量部分，增速将回归行业均值，约 4%–6%。这一细分的竞争将持续向头部集中，环保达标成本与自动化投入门槛共同筛选出合规龙头。

11.10　投资逻辑：α 与 β 的分野（研究院视角，非荐股）

在上述结构分析的基础上，研究院将 PCB 行业 2026–2030 年的投资逻辑归纳为两类回报来源的分野。

α 机会：IC 载板国产突破 + AI 服务器 PCB 高端产能。两者的共同特征是超越行业均值的成长性，且来自结构性技术升级而非纯粹周期弹性。IC 载板国产替代若顺利兑现，深南电路封装基板业务将从 2024 年 31.71 亿元爬升至百亿元量级，对应的估值重定价空间显著；沪电股份若维持 AI 服务器背板的龙头地位，也将持续享受行业均值两倍以上的增速。但两者均面临执行风险——IC 载板的良率爬坡和客户认证周期难以精确预判，AI 服务器 PCB 的扩产节奏需要与需求端保持高度同步。

β 机会：多层板/HDI 周期弹性。消费电子与通信基站建设周期决定了多层板与中端 HDI 的价格与利用率波动，鹏鼎控股、景旺电子等平台型公司的营收与利润具有明显的周期特征。在周期底部布局、在复苏弹性兑现阶段兑现，是这类公司的主要回报逻辑。

主要风险需要逐条标注：

• AI Capex 2027–2028 年提前过剩：若北美超大规模数据中心投资速度在 2027 年显著放缓，高端 PCB 扩产产能将面临利用率骤降风险，具体体现为 52 层及以上高阶板订单减少、M7/M8 CCL 需求软化。
• ABF 膜提价与供给管控：味之素已于 2025 年提价约 30%，若继续提价或对中国厂商实施供给限制，将直接推高 IC 载板生产成本并压缩毛利，延缓良率爬坡所需的试产耗材投入。
• 东南亚产能承接加速：全球前 40 强 PCB 企业中已有 33 家宣布 2026 年前在泰国、越南、马来西亚建厂。短期内因供应链配套不完整，中低端 PCB 受影响有限；但若东南亚供应链配套于 2028–2030 年趋于成熟，将对中国中低端 PCB 出口形成有效竞争压力。
• 美对华出口管制扩围：现有管制已波及部分激光钻孔、曝光设备；若未来扩展至更多 PCB 制程装备，将影响 IC 载板扩产节奏和高端 HDI 生产效率，核心影响面在于设备交付周期拉长与工艺等效性验证耗时。

综合以上分析，研究院判断 2026–2030 年 PCB 行业将呈现明确的"高端加速、中端整合、国产爬坡"三元格局：高端 AI 服务器 PCB 与 IC 载板驱动行业价值重心上移；中端多层板在环保与成本双重压力下加速集中；IC 载板国产化路径漫长但方向清晰，关键节点在 ABF 膜替代材料突破与 FCBGA 良率从 85% 向 90%+ 跃升这两个可观测指标。能否在这两个节点上率先取得进展，将是区分国产 IC 载板厂商中长期竞争地位的核心判断依据。

第十二章　结论与产业研究院判断

把全篇收拢到一句话，中国 PCB 行业的命题，是如何从制造的"骨架"做到价值的"皇冠"，把价值的高地从普通多层板与 HDI，一寸一寸推到 IC 载板这块最难啃的硬骨头上。

PCB 从不显眼。它藏在每一台手机、每一块服务器主板、每一个汽车域控制器的最里层，是一张张被铜箔和介电层反复叠压出来的薄板；可是从电子产业的视角看，没有 PCB，就没有信号在芯片与芯片之间穿行的那一条条路径。中国是全世界规模最大的 PCB 生产国与消费国，2023 年中国大陆的产值就占全球约 54%，鹏鼎控股以约 12% 的全球市占连续多年坐在世界第一的位置上。可是"最大"二字之下，一道刺眼的落差始终摆在那里：中国大陆的 IC 载板自给率只有约 4%–10%，味之素 ABF 膜全球垄断 95% 以上、2025 年再次提价 30%，FCBGA 的良率仍比国际顶级低十个百分点。规模的领先与高端的落后并存，正是这个行业最真实的写照。

这道落差的根子，不在 PCB 整厂的产能，而在再上游、再基础的几样东西上。FCBGA 用的 ABF 膜由日本味之素一家独供，BT 树脂由日本三菱瓦斯化学主导，HVLP 5 代铜箔的全球前列仍是日本三井金属，激光钻孔机的高端机型仍是德国 LPKF 和日本三菱电机。这些上游环节单点突破不难，难的是把材料、设备、工艺、良率四道关同时通过。深南电路把 FCBGA 14 层做到了量产、18/20 层做到了样品，兴森科技在广州知识城建出了月产 2000 万颗的产线却付出了 2024 年 -1.98 亿元的战略性亏损，这条路注定要烧很久的钱，也注定不会一两年内走完。

但变化的方向是明确的。AI 服务器把 PCB 单台价值量一下抬升到了普通服务器的 5–10 倍，把 M7/M8 高速覆铜板的需求从可有可无推到了不得不有；新能源汽车把 PCB 单车价值量从约 100–150 美元拉到 600 美元+；折叠屏与可穿戴把 FPC 推到了消费电子的新焦点。这些下游赛道，再叠加大基金三期 3440 亿元对集成电路与封装基板的政策助推，让国产 PCB 厂第一次有了"在 IC 载板上一搏"的底气。沪电股份 2024 年 71% 的净利增速、胜宏科技 72%、深南电路 34%，这些数字背后，是 AI 风口与国产替代两股力量的同频共振。

也正是在这样一个 PCB 中端通用板厂数以千计、产业带跨珠三角与长三角、上游 CCL/玻纤/铜箔/油墨/干膜/设备配套商分散在数百家中小企业里、近年又有大批厂往江西吉安和湖北黄石迁移的链条上，识别"哪家 PCB 厂真正在产、规模几何、做哪类板、配套谁的下游"，成了上游材料商、芯片设计公司、模组与终端厂、采购方共同面对的难题。天下工厂这类工厂数据平台，把约 480 万家在产真工厂从海量工商主体中识别出来，让"先看清工厂、再谈生意"这一步不必再靠人海去试错。在一个层层精细、却又信息高度分散的行业里，看得清本身就是一种竞争力。

PCB 的故事，说到底是中国电子制造业的一个缩影：把产量做到世界第一并不难，难的是在每一层铜箔、每一块覆铜板、每一颗封装基板里，把价值的高地一寸寸攻下来。这道"骨架"上的内功，正是中国电子产业从大到强必须修炼的功课。

回到 2026 这个观察坐标上看，行业格局的演化已经清晰可见。一方面，AI 服务器对高多层 PCB 与高速覆铜板的需求，让国产头部厂商在毛利率上完成了一次结构性跃升，沪电、胜宏、深南都不再只是周期股，而是带有结构性增长属性的成长品种；另一方面，IC 载板这块最难攻的高地，从兴森的烧钱期到深南的良率爬坡，从大基金三期 3440 亿元的弹药到全球 ABF 的反复短缺，都在把"国产替代"四个字推向真正的深水区。未来五年，谁能把 ABF 膜、BT 树脂、HVLP 5 代铜箔和超极薄电子玻纤这几样关键材料同时做出来，谁就能在国产化率从约 6% 向 30%–40% 攀升的过程里，真正吃到这道价值高地最厚的那一段。这场关于"骨架"的内功修炼，已经过了喊口号的阶段，剩下的是材料、工艺、设备与客户认证四道关里日复一日的硬仗。

数据来源

本报告的工厂主体识别与在产核验，基于天下工厂（www.tianxiagongchang.com）的工厂数据库；行业数据综合自以下公开来源，并经交叉印证：

• 行业研究机构：Prismark、NTI（N.T. Information）、IPC、TPCA（台湾电路板协会）、艾媒咨询、前瞻产业研究院、智研咨询、华经产业研究院、东吴证券、中信证券、华泰证券、国金证券、远瞻慧库等
• 上市公司年报与公告：鹏鼎控股（002938）、深南电路（002916）、沪电股份（002463）、景旺电子（603228）、兴森科技（002436）、胜宏科技（300476）、崇达技术（002815）、东山精密（002384）、超声电子（000823）、依顿电子（603328）、博敏电子（603936）、金安国纪（002636）、生益科技（600183）、宏和电子（603256）、大族数控（301200）、建滔积层板（1888.HK）
• 海外上市公司财报：欣兴电子（Unimicron）、Ibiden（4062.T）、AT&S（ATS.VI）、Samsung Electro-Mechanics（009150.KS）、LG Innotek（011070.KS）、TTM Technologies（TTMI）
• 政策文件：工业和信息化部《制造业可靠性提升实施意见》《机械行业稳增长工作方案》；国家集成电路产业投资基金（大基金）一/二/三期；国家发改委《产业结构调整指导目录（2024 年本）》；广东省特别排放限值与排污许可制相关文件
• 行业媒体：界面新闻、证券时报、新浪财经、和讯网、财联社、SemiAnalysis、GlobalTechResearch、MarketsandMarkets、Valuates Reports、Fortune Business Insights、semibay.cn

注：不同机构对同一指标存在口径差异（如全球 PCB 市场 733 亿美元 vs 第三方机构 800 亿+，含 PCBA 组装与否口径不同；中国 IC 载板国产化率 4%–10% 区间因细分品类而异），本报告已就主要分歧并列标注或采用区间表述。涉及未来预测的数字具有不确定性，仅供研究参考，不构成投资建议。
